文档
产品图纸

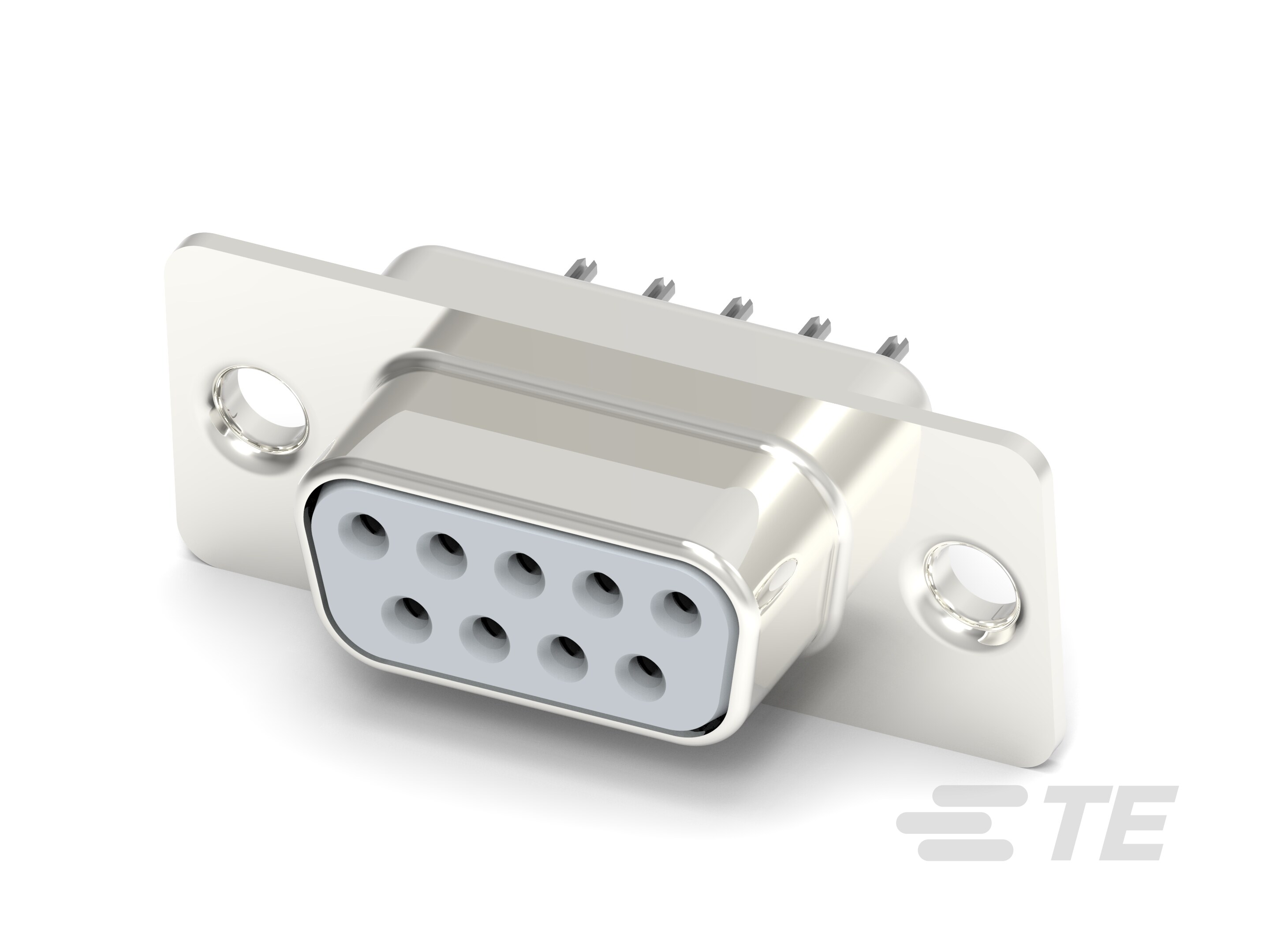

- D-Sub straight soldering pins female connector ENG_CD_7-1393483-1_K.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_8-1393483-7_A.pdf 3D
- 下载查看 ENG_CVM_CVM_8-1393483-7_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_8-1393483-7_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_8-1393483-7_A.3d_stp.zip 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和壳体类型 : 母端, 母端
-
连接器系统 : 缆到板
-
连接器壳体尺寸 : 1
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 9
主体特性
-
正面外壳材料 : 钢
-
正面外壳电镀材料 : 锡
-
背面外壳电镀材料 : 锡
-
背面外壳材料 : 钢
接触件特性
-
端子类型 : 插针
-
端子大小 : 尺寸 20
-
端子额定电流（最大值） (A): 3
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.74 mm [ .11 in ]
使用环境
-
工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : Signal
