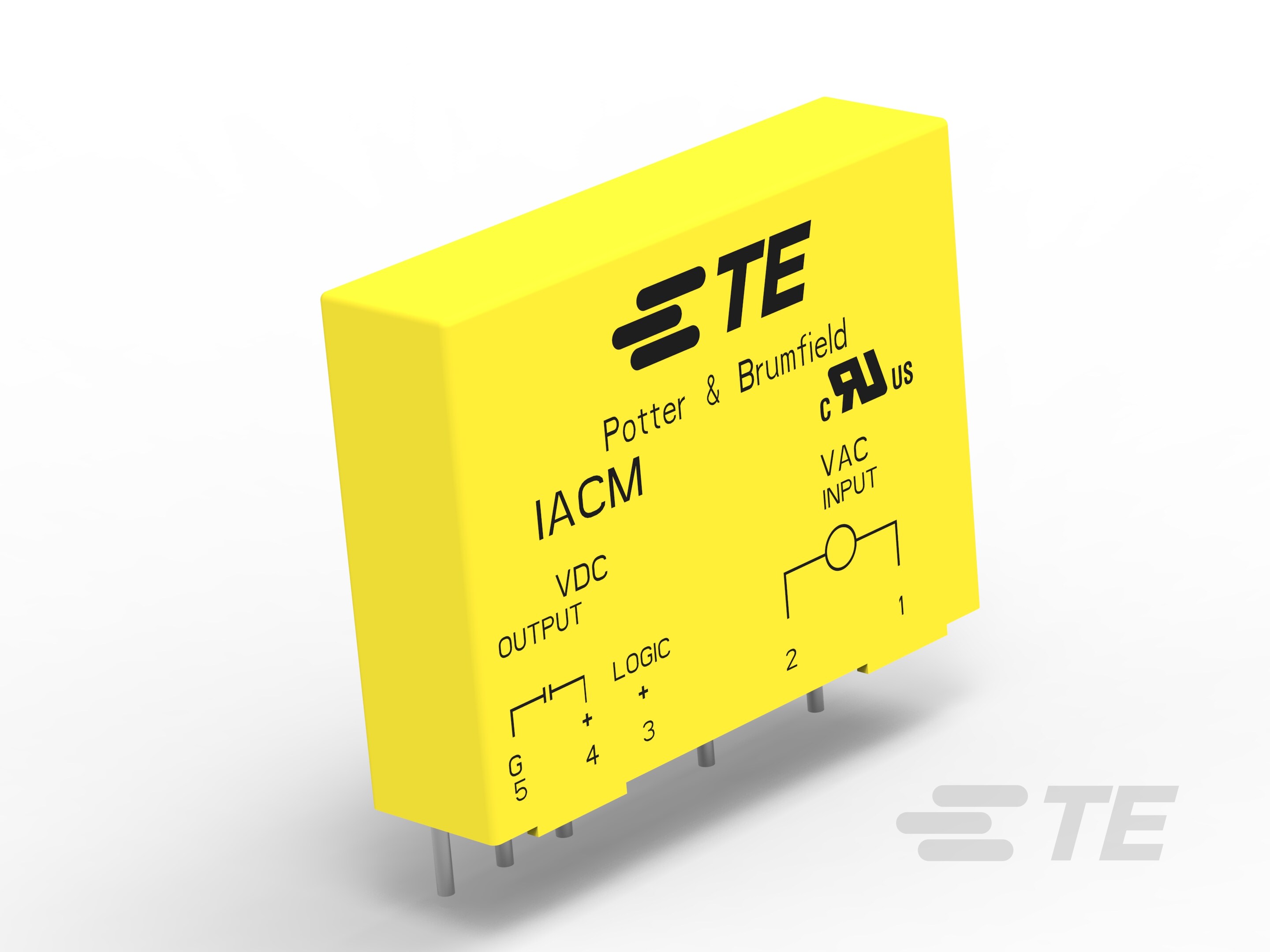

IACM-15E
AC Input Solid State Relay, 1 Form A SPST-NO, 18 – 36 VAC Input, 30 VDC Output, .05 A Contact Rating, DC Output, Board Mount, Yellow
IACM-15E
AC Input Solid State Relay, 1 Form A SPST-NO, 18 – 36 VAC Input, 30 VDC Output, .05 A Contact Rating, DC Output, Board Mount, Yellow
- TE 内部编号 8-1393028-3
- TE 内部产品描述 IACM-15E =SLIM PCB MONT,15VDC Logi-AC ip
-
输入电流类型 : 交流
-
端子排列方式 : 1 Form A SPST-NO
-
输入电压 (VAC): 18 – 36
-
额定输出电压 (VDC): 30
-
输出开关 : 零
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_8-1393028-3_C1.pdf 3D
- 下载查看 ENG_CVM_CVM_8-1393028-3_C1.3d_igs.zip 英文版本
- ENG_CVM_CVM_8-1393028-3_C1.3d_stp.zip 英文版本
- ENG_CVM_CVM_8-1393028-3_C1.2d_dxf.zip 英文版本
数据表/目录页
- IACM_Datasheet ENG_DS_IACM_1.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
结构特性
-
端子排列方式 : 1 Form A SPST-NO
电气特征
-
端子和线圈间绝缘初始电介质 (Vrms): 4000
-
输入电压 (VAC): 18 – 36
-
额定输出电压 (VDC): 30
-
触点额定电流 (A): .05
主体特性
-
主要产品颜色 : 黄色
-
产品重量 : 22.1 g [ .87 oz ]
端接特性
-
继电器连接类型 : PCB 端接
-
端子配置 : 焊针
机械附件
-
产品安装类型 : 板安装
尺寸
-
产品长度 : 43.5 mm [ 1.71 in ]
-
产品宽度 : 10.3 mm [ .405 in ]
-
产品高度 : 25.5 mm [ 1 in ]
使用环境
-
工组温度范围 : -30 – 80 °C [ -22 – 176 °F ]
操作/应用
-
输入电流类型 : 交流
-
输出开关 : 零
-
输出电流类型 : 直流
