796740-3

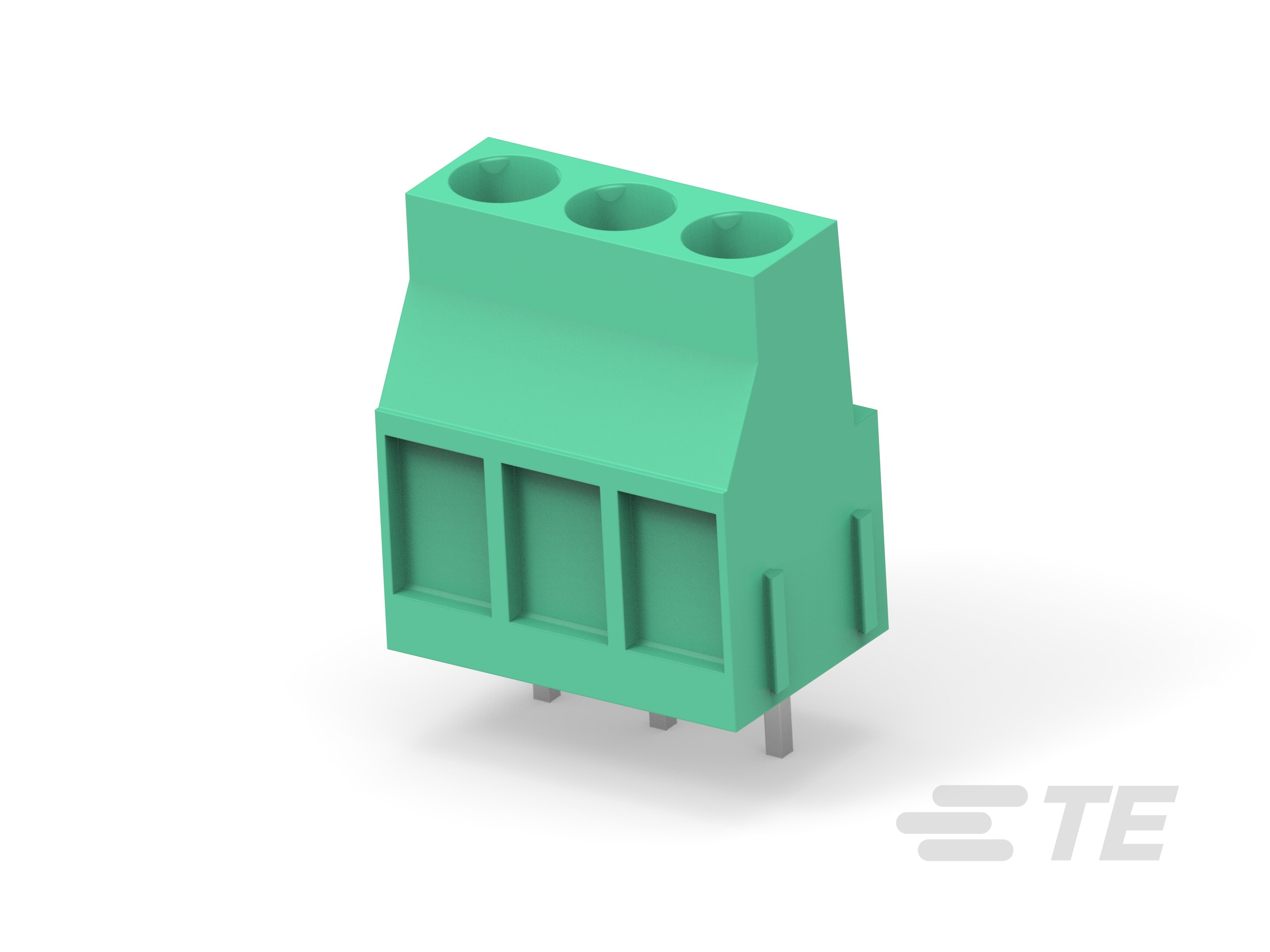

3 Position PCB Terminal Block, Header, Wire-to-Board, 6.35 mm [.25 in] Centerline, 1 Row, 90° Wire Entry Angle, 24 – 10 AWG, .2 – 6 mm² Wire, 300 VAC
796740-3
3 Position PCB Terminal Block, Header, Wire-to-Board, 6.35 mm [.25 in] Centerline, 1 Row, 90° Wire Entry Angle, 24 – 10 AWG, .2 – 6 mm² Wire, 300 VAC
-
- Buchanan
- TE 内部编号 796740-3
- TE 内部产品描述 3 POS PCB MT 6.35MM HI CRT TBK
-
位数 : 3
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
中心线（间距） : 6.35 mm [ .25 in ]
-
行数 : 1
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_796740-3_D.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_796740-3_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_796740-3_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_796740-3_D.3d_stp.zip 英文版本
数据表/目录页
- Eurostyle Terminal Blocks Focus Product Stock List ENG_CS_8-1773449-2_Eurostyle_Stock_List_0208.pdf 英文版本
- ENG_CS_1308389_EUROSTYLE_TERMINAL_BLOCKS_0607.pdf 英文版本
- 1-1773458-1_EURO_STYLE_TERMINAL_BLOCKS_QRG ENG_DS_1-1773458-1_EURO_STYLE_QRG_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-20079_F.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
电线保护 : 带有
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 3
-
行数 : 1
-
电线进入角度 : 90°
-
电线进入位置 : 侧
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 绿色
-
产品方向 : 垂直
接触件特性
-
端子基材 : 黄铜
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 30
端接特性
-
端接柱体和尾部长度 : 5 mm [ .197 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
螺纹尺寸 : M3
-
螺钉材料 : 黄铜
-
螺钉电镀材料 : 镍
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 聚酰胺 6.6 GF
-
中心线（间距） : 6.35 mm [ .25 in ]
尺寸
-
线径 (AWG): 24 – 10
-
线径 (mm²): .2 – 6
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 150
-
封装方法 : Carton
