794957-4

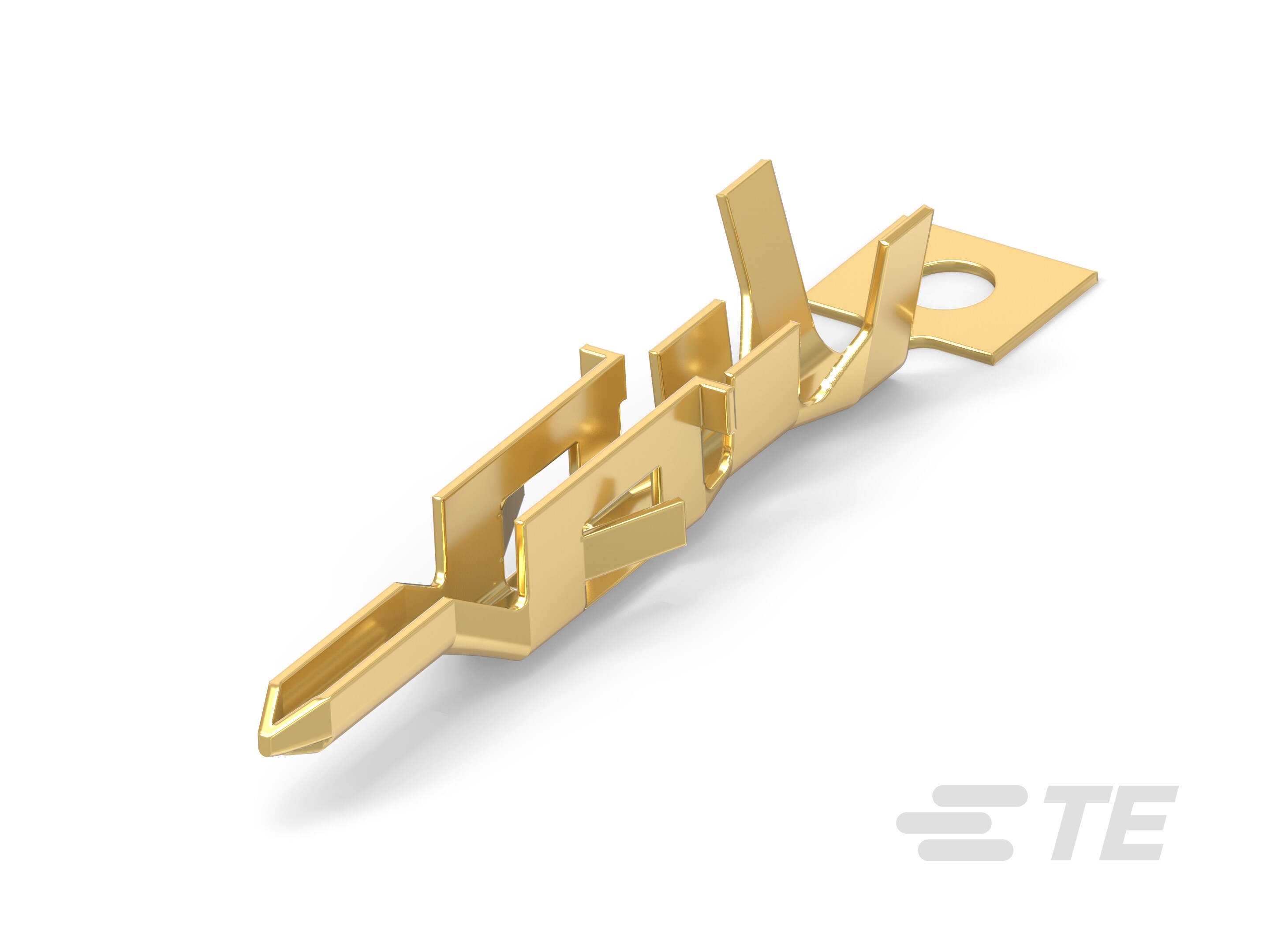

Pin Contact, Gold (Au), 250 VDC, Locking Lance Contact Retention, Discrete Wire, 26 – 22 AWG, .13 – .32 mm² Wire, Crimp, Phosphor Bronze, Signal
794957-4
Pin Contact, Gold (Au), 250 VDC, Locking Lance Contact Retention, Discrete Wire, 26 – 22 AWG, .13 – .32 mm² Wire, Crimp, Phosphor Bronze, Signal
-
- VAL-U-LOK
- TE 内部编号 794957-4
- TE 内部产品描述 VAL-U-LOK PIN PHBZ AU 22-26AWG
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
工作电压 (VDC): 250
-
壳体内的端子定位力 : 带有
文档
产品图纸
- TERMINAL PIN VAL-U-LOK(TM) ENG_CD_794957_F5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_794957-4_E.pdf 3D
- 下载查看 ENG_CVM_CVM_794957-4_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_794957-4_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_794957-4_E.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13172_W2.pdf 英文版本
- 产品规格 ENG_SS_108-2112_D2.pdf 英文版本
- 合格检测报告 ENG_SS_501-534_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VDC): 250
接触件特性
-
端子接合区域电镀材料厚度 : .76 µm [ 29.92 µin ]
-
端子类型 : 插针
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 金
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 9
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 1.2 – 1.75 mm [ .047 – .069 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .13 – .32
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
