794940-1

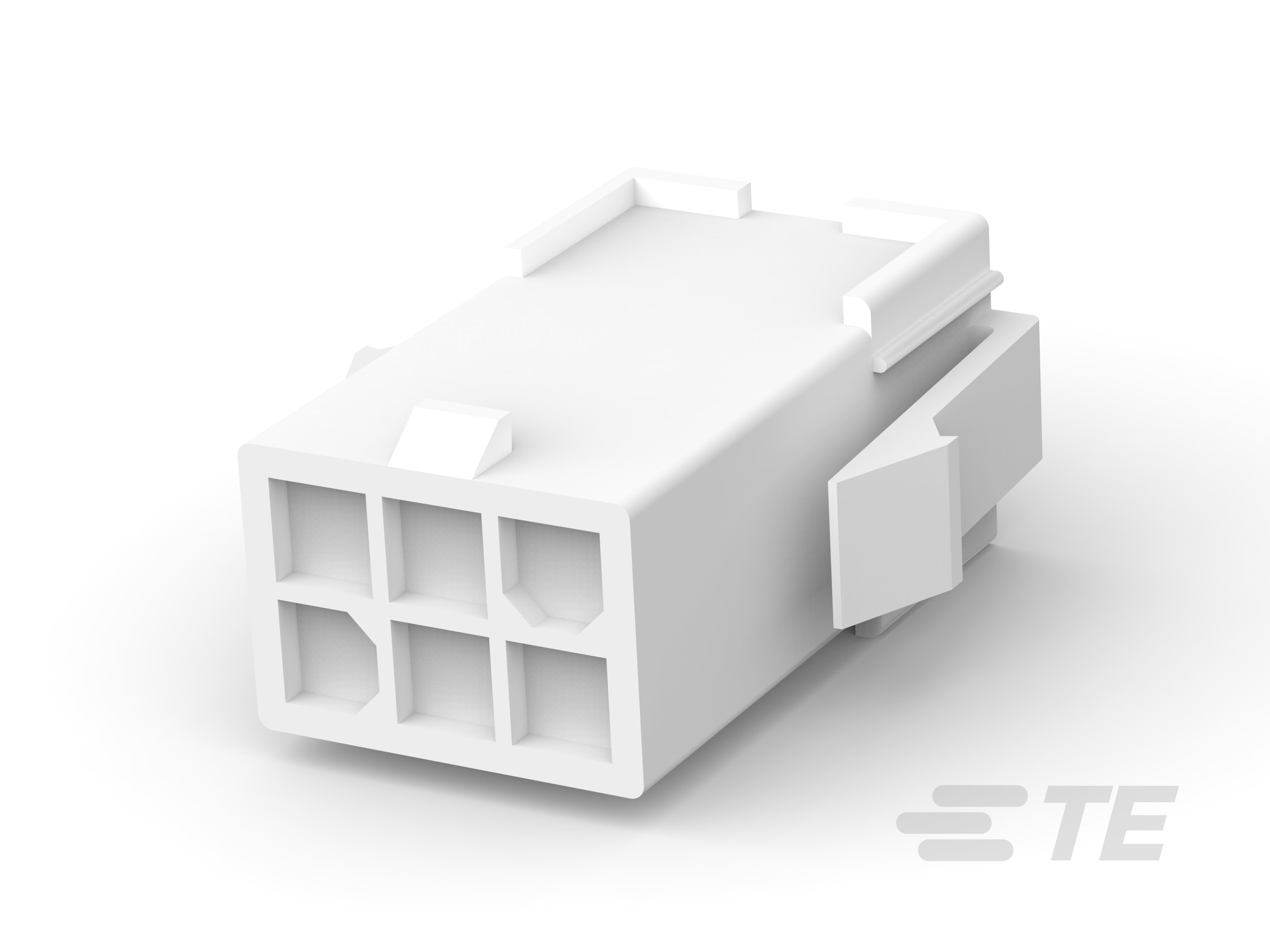

Rectangular Power Connectors, Housing, Receptacle, Wire-to-Wire / Wire-to-Panel, 6 Position, .162 in [4.14 mm] Centerline, Mini-Universal MATE-N-LOK

06P MINI UMNL CAP HSG-794940-1

794940-1

Rectangular Power Connectors, Housing, Receptacle, Wire-to-Wire / Wire-to-Panel, 6 Position, .162 in [4.14 mm] Centerline, Mini-Universal MATE-N-LOK

    • MATE-N-LOK
    • Mini-Universal MATE-N-LOK
  • TE 内部编号 794940-1
  • TE 内部产品描述 06P MINI UMNL CAP HSG

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 线到线, 线到面板, 线到面板

  • 位数 : 6

  • 中心线（间距） : 4.14 mm [ .162 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品环境合规性

使用说明书

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 线到线, 线到面板, 线到面板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 6

  • 行数 : 2

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 插针

  • 多端子类型 : 不带

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性类型 : 安装耳

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） : 4.14 mm [ .162 in ]

  • 壳体颜色 : 土黄色

  • 外壳材料 : 尼龙

尺寸

  • 行间距 : 4.14 mm [ .162 in ]

  • 面板厚度 : .8 – 2 mm [ .031 – .078 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

  • 组件集成特性 : 不带

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 经 VDE 测试 : 否

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 适用于 : 小型通用 MATE-N-LOK 密封插头护套
