794406-1

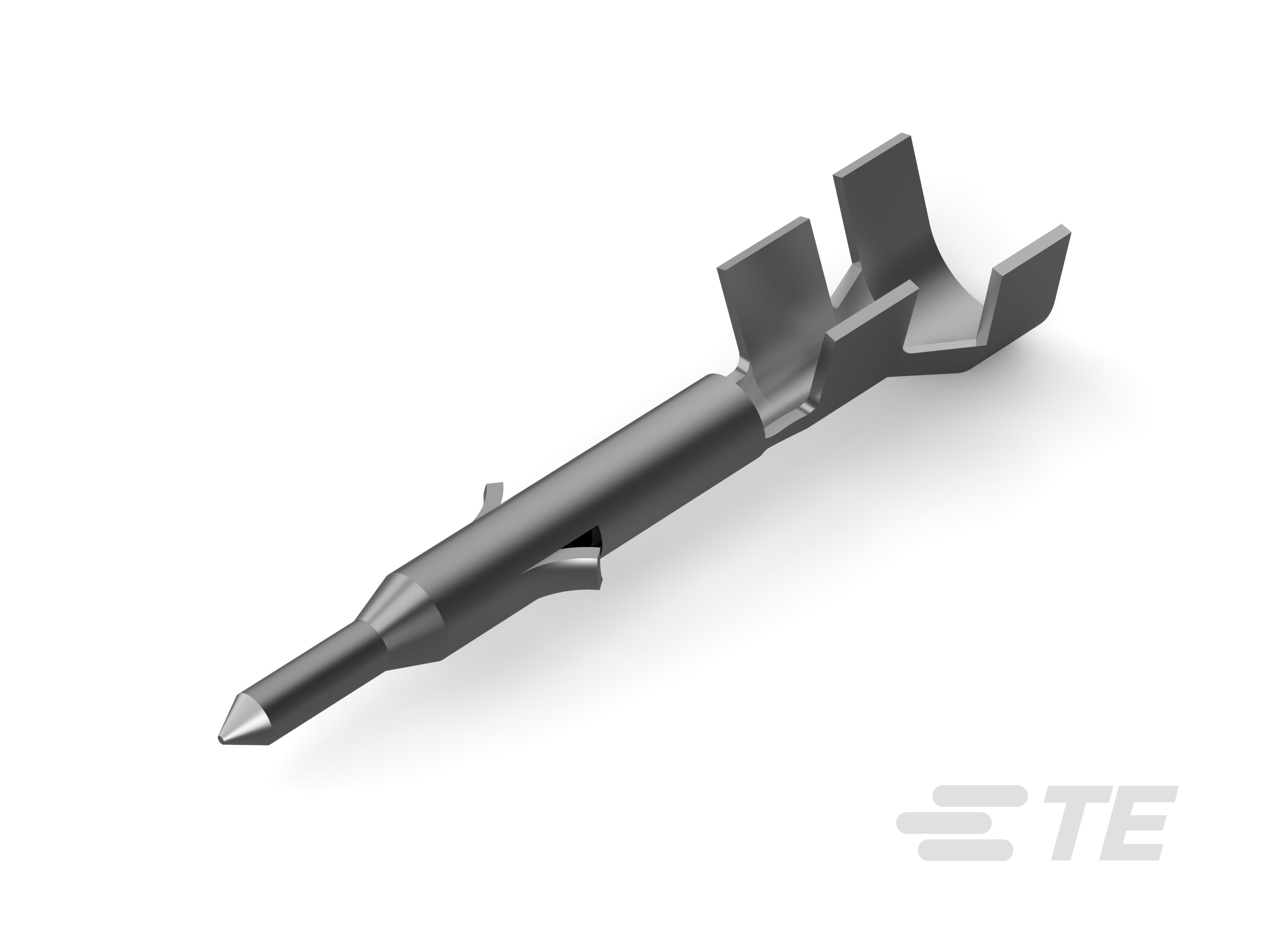

Pin Contact, Tin (Sn), 600 VAC, 600 VDC, 20 – 16 AWG, .5 – 1.4 mm² Wire, Crimp, Brass, Power, -55 – 105 °C [-67 – 221 °F], Mini-Universal MATE-N-LOK
794406-1
Pin Contact, Tin (Sn), 600 VAC, 600 VDC, 20 – 16 AWG, .5 – 1.4 mm² Wire, Crimp, Brass, Power, -55 – 105 °C [-67 – 221 °F], Mini-Universal MATE-N-LOK
-
- MATE-N-LOK
- 小型通用 MATE-N-LOK
- TE 内部编号 794406-1
- TE 内部产品描述 MINI UMNL CONT 20-16AWG SN
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
文档
产品图纸
- PIN, MINI UNIVERSAL MATE-N-LOK(TM) ENG_CD_794406_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_794406-1_B.pdf 英文版本
- 3D_CVM_CVM_794406-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_794406-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_794406-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_794406-1_D.3d_stp.zip 英文版本
- ENG_CVM_794406-1_B.3d_igs.zip 英文版本
- ENG_CVM_794406-1_B.3d_stp.zip 英文版本
- ENG_CVM_794406-1_B.2d_dxf.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
- CIRCULAR_SEALED_LIGHTING_CONNECTOR ENG_DS_9-1773454-9_CIRCULAR_SEALED_CONNECTOR_1109.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-1542_D.pdf 英文版本
- ENG_SS_108-1543_D.pdf 英文版本
- 合格检测报告 ENG_SS_501-589_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
接触件特性
-
导线端子端接区域电镀厚度 : 2.54 – 6.35 µm [ 100 – 250 µin ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
接合插针直径 : 1 mm [ .039 in ]
-
端子方向 : 直式
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 11.2
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
兼容的绝缘直径范围 : 2 – 3.2 mm [ .079 – .126 in ]
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.4
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : CSA, UL
包装特性
-
封装方法 : Reel
-
封装数量 : 4500
