794230-3

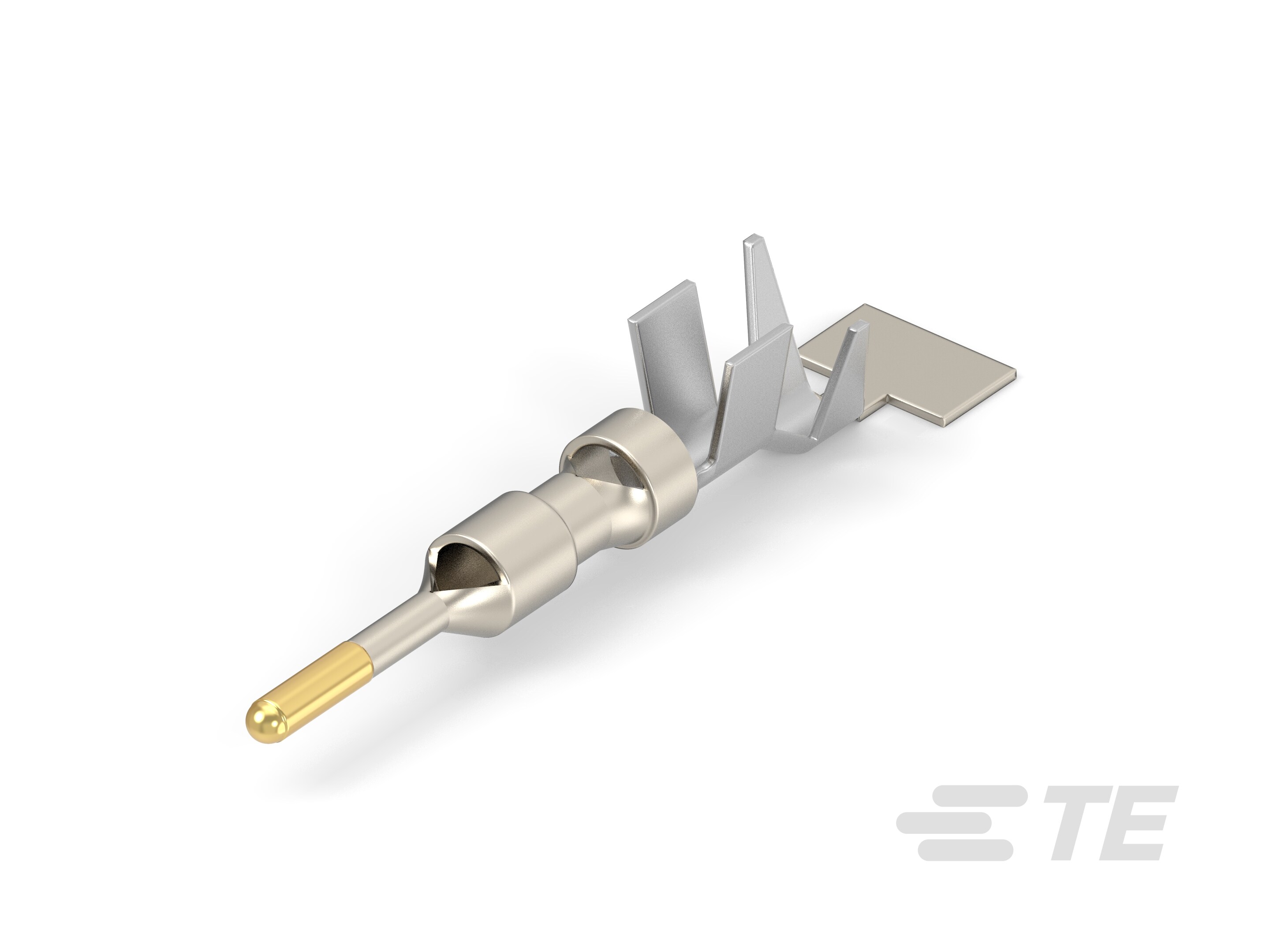

Pin Contact, 20 – 16 AWG, 600 VAC, 600 VDC, .5 – 1.4 mm² Wire, Gold (Au), Discrete Wire, Crimp, Brass, Power, Mini-Universal MATE-N-LOK 2

MINI UMNL2 PIN 20-16AWG LP AU-794230-3

794230-3

Pin Contact, 20 – 16 AWG, 600 VAC, 600 VDC, .5 – 1.4 mm² Wire, Gold (Au), Discrete Wire, Crimp, Brass, Power, Mini-Universal MATE-N-LOK 2

    • MATE-N-LOK
    • 小型通用 MATE-N-LOK 2
  • TE 内部编号 794230-3
  • TE 内部产品描述 MINI UMNL2 PIN 20-16AWG LP AU

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 金

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 分离式电线类型 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 端子直径 : .99 mm [ .039 in ]

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 导线端子端接区域电镀材料 : 金

  • 壳体内的端子定位力 : 不带

  • 端子基材 : 黄铜

  • 端子额定电流（最大值） (A): 10.5

  • 端子接合区域电镀材料厚度 : .76 µm [ 29.92 µin ]

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

尺寸

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1.4

  • 兼容的绝缘直径范围 : 2 – 3.2 mm [ .079 – .126 in ]

使用环境

  • 工组温度范围 : -20 – 105 °C [ -4 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 与机构/标准产品兼容 : CSA | UL | VDE

包装特性

  • 封装数量 : 1000

  • 封装方法 : Bag
