794209-1

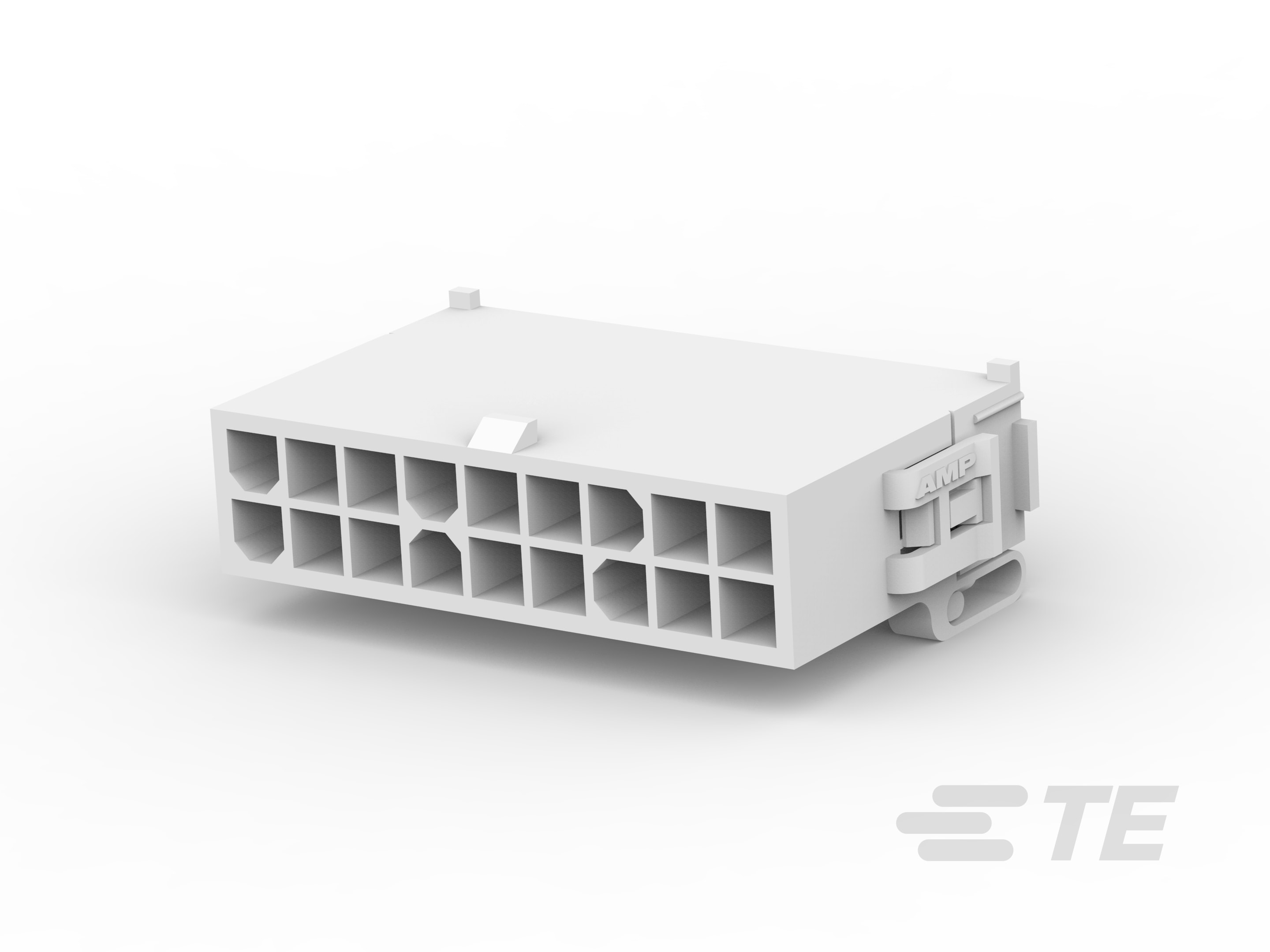

18 Position, Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-0, 4.14 mm [.162 in] Centerline, 2 Row, 600 VAC, Mini-Universal MATE-N-LOK 2
794209-1
18 Position, Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-0, 4.14 mm [.162 in] Centerline, 2 Row, 600 VAC, Mini-Universal MATE-N-LOK 2
-
- MATE-N-LOK
- 小型通用 MATE-N-LOK 2
- TE 内部编号 794209-1
- TE 内部产品描述 18P MINI UMNL2 CAP HSG UL94V0
-
位数 : 18
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_794209-1_A1.pdf 英文版本
- 3D_CVM_CVM_794209-1_E.pdf 3D
- 下载查看 ENG_CVM_794209-1_A1.3d_igs.zip 英文版本
- ENG_CVM_794209-1_A1.3d_stp.zip 英文版本
- ENG_CVM_794209-1_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_794209-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_794209-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_794209-1_E.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1111_J.pdf 英文版本
- 产品规格 ENG_SS_108-1693_B1.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-3393_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 18
-
行数 : 2
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插针
-
多端子类型 : 不带
-
壳体内的端子定位力 : 不带
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 4.14 mm [ .162 in ]
尺寸
-
行间距 : 4.14 mm [ .162 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
与已批准的标准产品兼容 : UL E28476
-
UL 等级 : 获得认可
-
与机构/标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Bag
-
封装数量 : 100
