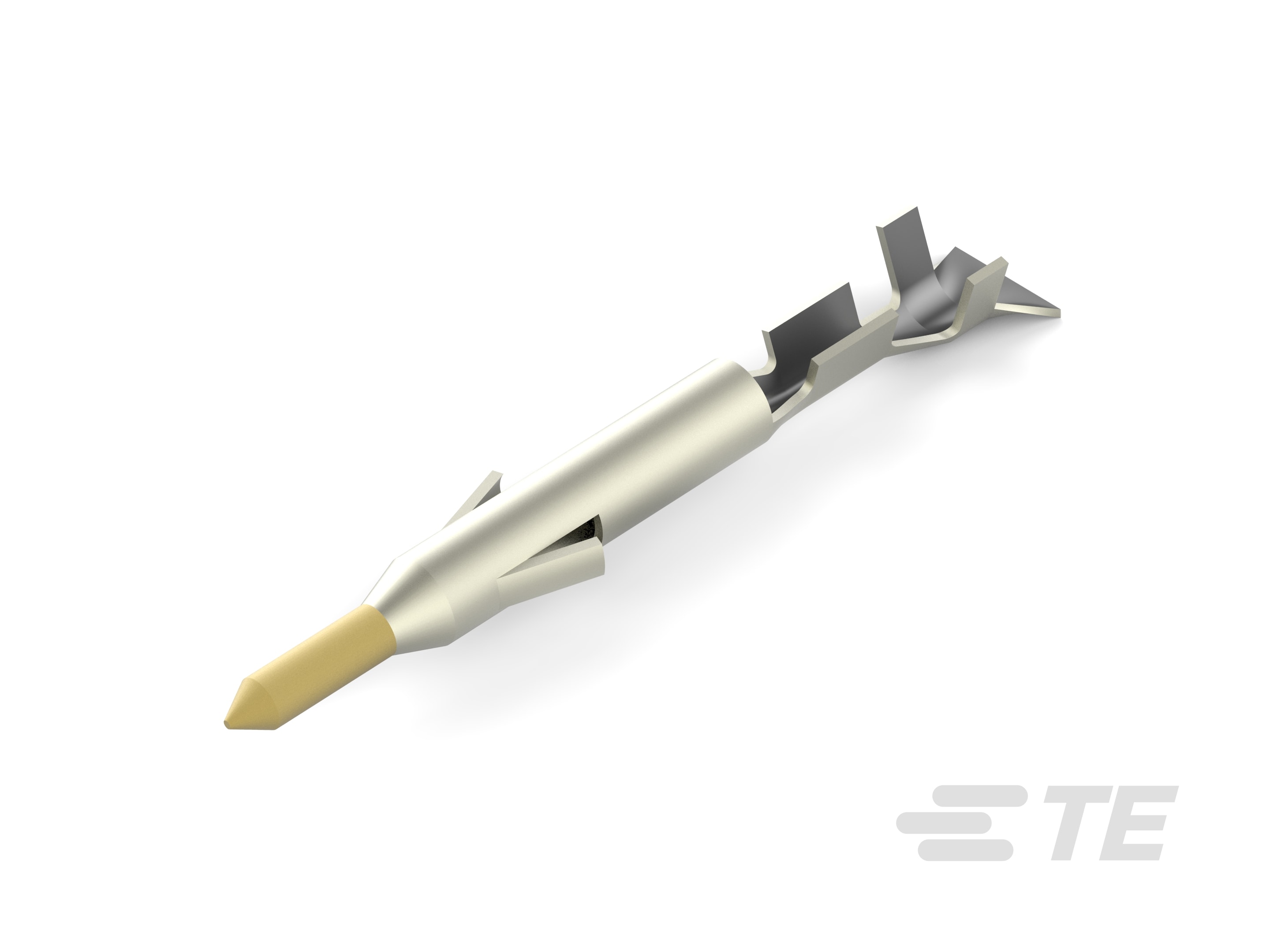

794059-3

Power Contacts, Contact, 600 VAC, 600 VDC, Gold, 30 – 26 AWG Wire Size, .05 – .15 mm² Wire Size, Wire-to-Wire, Wire & Cable, Mini-Universal MATE-N-LOK

MINI UMNL PIN L/P-794059-3

794059-3

Power Contacts, Contact, 600 VAC, 600 VDC, Gold, 30 – 26 AWG Wire Size, .05 – .15 mm² Wire Size, Wire-to-Wire, Wire & Cable, Mini-Universal MATE-N-LOK

    • MATE-N-LOK
    • Mini-Universal MATE-N-LOK
  • TE 内部编号 794059-3
  • TE 内部产品描述 MINI UMNL PIN L/P

  • 电源端子类型 : 端子

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

  • 端子接触部电镀材料 : 金

  • 线径 (AWG): 30 – 26

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电源端子类型 : 端子

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): 9.5

  • 端子类型 : 插针

  • 壳体内的端子定位力 : 带有

  • 接合插针直径 : 1 mm [ .039 in ]

  • 端子基材 : 黄铜

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 导线端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]

  • 导线端子端接区域电镀材料 : 锡铅

  • 导线端子端接区域电镀材料表面涂层 : 哑光

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 30 – 26

  • 线径 (mm²): .05 – .15

  • 适用的电线绝缘层直径范围 : .89 – 1.27 mm [ .035 – .05 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

识别标记

  • 颜色代码 : 黑色

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 文件号 : E28476

  • UL 防火等级 : UL 94V-0

  • UL 等级 : 获得认可

  • CSA 文件号 : LR 7189

  • 机构/标准 : CSA, UL

  • 经 VDE 测试 : 否

  • CSA 等级 : 已认证

包装特性

  • 封装方法 : Bag

  • 封装数量 : 1000

其他

  • 适用于 : 插头或帽护套

  • 电线类型 : 绞线

  • 线缆类型 : 分离式导线
