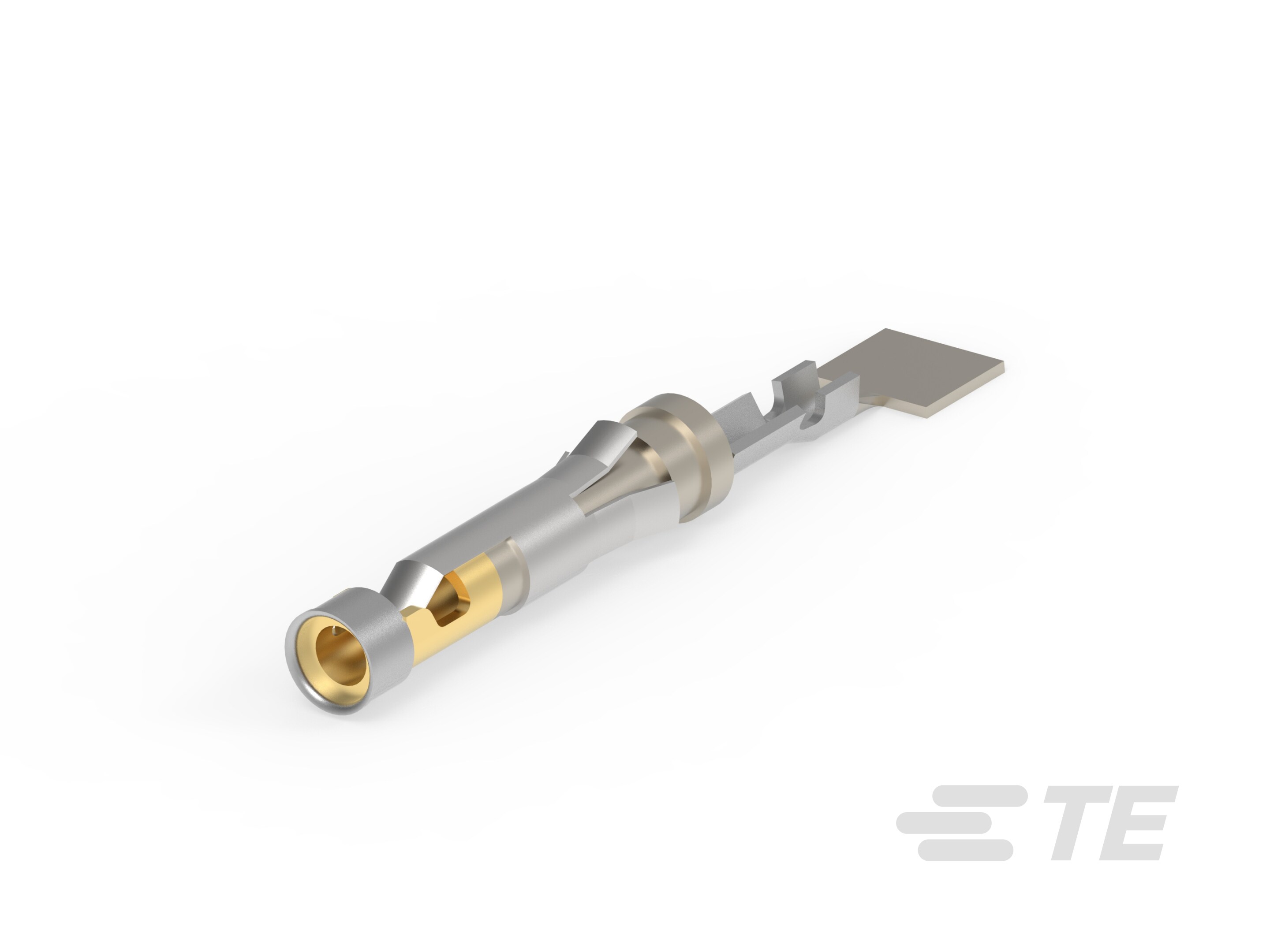

TYPE III+ SOCKET ASSEMBLY,.062

TYPE III+ SOCKET ASSEMBLY,.062-788088-1

  • TYPE III+ SOCKET ASSEMBLY,.062

    • AMP
    • Type III+

  • 产品类型 : 端子

  • 线缆尺寸 (AWG): 30 – 28

  • 线缆尺寸 (mm²): .05 – .09

  • 连接器和端子端接到 : 电线和电缆

  • 电路应用 : Signal

查看所有特性
更多 更少

文档

产品  描述

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS STRIP (55)

产品图纸

CAD 文件

目录页/数据表

产品规格

产品环境合规性

特性

产品  描述

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS STRIP (55)

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 测试电流 (A): 13

接触件特性

  • 端子类型 : 插座

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 : 金

  • 端子接触部位电镀厚度 (µin): 30

  • 端子端接区域电镀材料 : 镍打底镀锡

  • 端子大小 : 16

  • 端子端接区域电镀涂层 : 哑光

端接特性

  • 线缆尺寸 (AWG): 30 – 28

  • 线缆尺寸 (mm²): .05 – .09

  • 端接类型 : 压接

机械附件

  • 壳体中的端子保持力 : 带有

  • 壳体内端子定位力类型 : 锁定枪

尺寸

  • 接受导线绝缘直径范围 : 3.81 – 7.62 mm [ .015 – .03 in ]

使用环境

  • 工组温度范围 (°C): -55 – 105

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : 卷, 带

  • 封装数量 : 4000

其他

  • 适用于 : CPC 连接器, G 系列连接器, M 系列连接器

  • 线缆类型 : 分离式导线
