Name: 68 50SR R/A RCPT ASSY,REDESIGN
Brand: AMPLIMITE

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

壳体材料配置 : 全部金属外壳
连接器和壳体类型 : 母端
连接器系统 : 缆到板
连接器和端子端接到 : 印刷电路板

结构特性

位数 : 68
行数 : 2
PCB 安装方向 : 直角

主体特性

主要产品颜色 : 黑色
外壳电镀材料 : 铜打底镀镍
外壳电镀涂层 : 亮光
装配过程特性材料 : 铜合金
连接器外形 : 标准

接触件特性

端接特性

端接柱体和尾部长度 : 2.54 mm [ .1 in ]
PCB 端接方法 : 通孔 - 焊接
矩形端接柱体和尾部厚度 : .3 mm [ .011 in ]
矩形端接柱体和尾部宽度 : .41 mm [ .016 in ]

机械附件

壳体特性

外壳材料 : 碳钢
外壳材料 : 热塑性
中心线（间距） : 1.27 mm [ .05 in ]

尺寸

PCB 厚度（建议） : 1.57 mm [ .062 in ]
行间距 : 2.54 mm [ .1 in ]

使用环境

工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

屏蔽 : 是
电路应用 : Signal

行业标准

与已批准的标准产品兼容 : UL E28476
UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : Tube
封装数量 : 8

787170-7

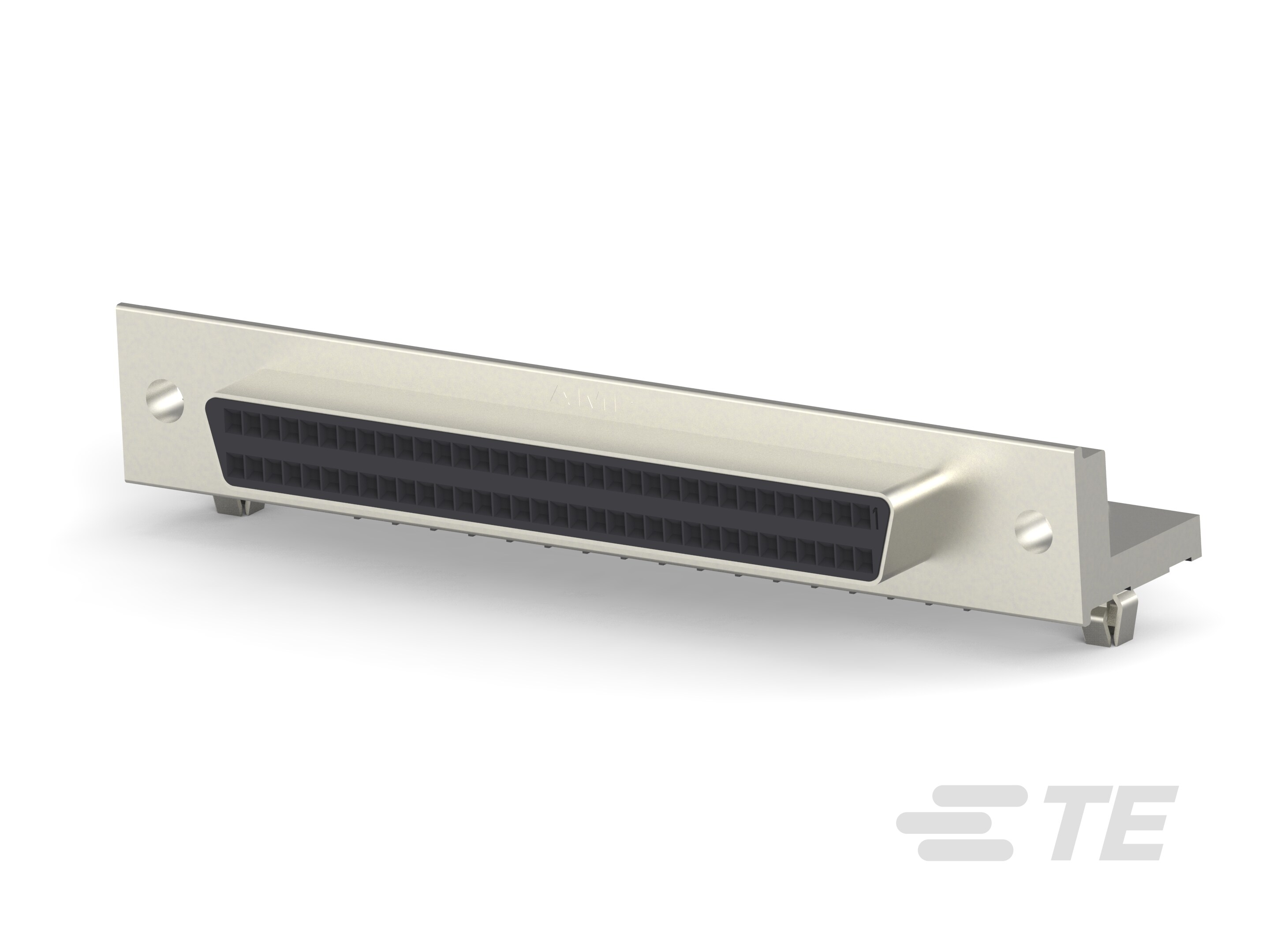

68 Position D-Shaped Connector, Receptacle, Cable-to-Board, Board Mount, 1.27 mm [.05 in] Centerline, Printed Circuit Board, AMPLIMITE 0.50 Series

787170-7

68 Position D-Shaped Connector, Receptacle, Cable-to-Board, Board Mount, 1.27 mm [.05 in] Centerline, Printed Circuit Board, AMPLIMITE 0.50 Series

位数 : 68

连接器和壳体类型 : 母端

连接器系统 : 缆到板

连接器安装类型 : 板安装

中心线（间距） : 1.27 mm [ .05 in ]

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

产品类型特性

壳体材料配置 : 全部金属外壳

连接器和壳体类型 : 母端

连接器系统 : 缆到板

连接器和端子端接到 : 印刷电路板

结构特性

位数 : 68

行数 : 2

PCB 安装方向 : 直角

主体特性

主要产品颜色 : 黑色

外壳电镀材料 : 铜打底镀镍

外壳电镀涂层 : 亮光

装配过程特性材料 : 铜合金

连接器外形 : 标准

接触件特性

端子接合区域电镀材料厚度 (µin): 30

PCB 端子端接区域电镀材料 : 锡铅 | 镍打底镀锡铅

端子基材 : 磷青铜

端子接触部电镀材料 : 薄金或镀金

端子底板材料 : 钯镍

端子额定电流（最大值） (A): 1

端子选项 : 已安装

端接特性

端接柱体和尾部长度 : 2.54 mm [ .1 in ]

PCB 端接方法 : 通孔 - 焊接

矩形端接柱体和尾部厚度 : .3 mm [ .011 in ]

矩形端接柱体和尾部宽度 : .41 mm [ .016 in ]

机械附件

安装孔直径 (in): .109

装配过程特性电镀材料 : 镍打底镀锡铅

PCB 安装对准 : 不带

接合对准 : 不带

安装特性材料 : 锌

安装特性电镀材料 : 铜打底镀镍

连接器安装类型 : 板安装

PCB 安装固定 : 带有

PCB 安装固定类型 : 板锁

接合固定 : 不带

壳体特性

外壳材料 : 碳钢

外壳材料 : 热塑性

中心线（间距） : 1.27 mm [ .05 in ]

尺寸

PCB 厚度（建议） : 1.57 mm [ .062 in ]

行间距 : 2.54 mm [ .1 in ]

使用环境

工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

屏蔽 : 是

电路应用 : Signal

行业标准

与已批准的标准产品兼容 : UL E28476

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : Tube

封装数量 : 8
