776433-2

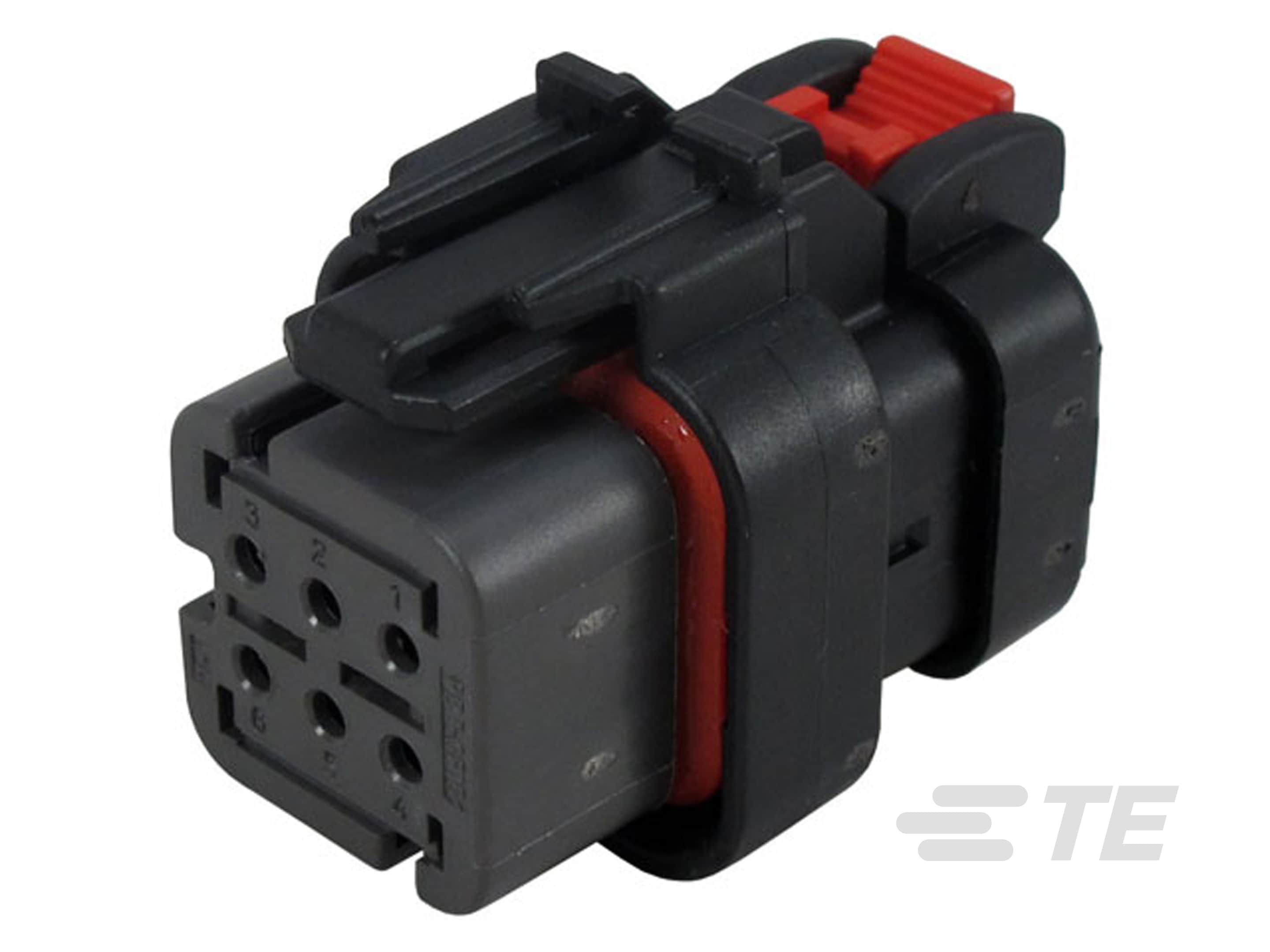

12 V / 24 V / 48 V, 6 Position, Automotive Plug, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Sealable, Black, Wire & Cable, Power, AMPSEAL 16
776433-2
12 V / 24 V / 48 V, 6 Position, Automotive Plug, Wire-to-Wire, 4.5 mm [.177 in] Centerline, Sealable, Black, Wire & Cable, Power, AMPSEAL 16
文档
产品图纸
- PLUG ASSEMBLY, 6 POSITION, DUAL ROW, AMPSEAL 16 ENG_CD_776433_F_776433_c_drw.pdf 英文版本
CAD 文件
数据表/目录页
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13065_D.pdf 英文版本
- 产品规格 ENG_SS_108-2184_B2.pdf 英文版本
- 合格检测报告 ENG_SS_501-708_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-8623_C.pdf 英文版本
产品变更通知
- 查看产品变更通知 需要登录才能访问产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 插头
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 2
电气特征
-
工作电压 (VDC): 250
-
标称电压架构 (V): 12 | 24 | 48 | 240
主体特性
-
出线角度 (°): 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 插座
-
端子大小 : 尺寸 16
-
接合插针直径 : 1.5 mm [ .062 in ]
-
端子额定电流（最大值） (A): 13
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 4.5 mm [ .177 in ]
尺寸
-
线径 (AWG): 20 – 14
-
线径 (mm²): .5 – 2
-
连接器高度 : 31 mm [ 1.22 in ]
-
产品长度 : 25.3 mm [ .997 in ]
-
产品宽度 : 36.6 mm [ 1.44 in ]
-
兼容的绝缘直径范围 : 1.3 – 3.3 mm [ .051 – .131 in ]
-
行间距 : 5.3 mm [ .209 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94HB
-
IP 等级 : IP67
包装特性
-
封装方法 : Tube
-
封装数量 : 22
其他
-
可维修 : 是
-
能够保证连接器位置 : 是
