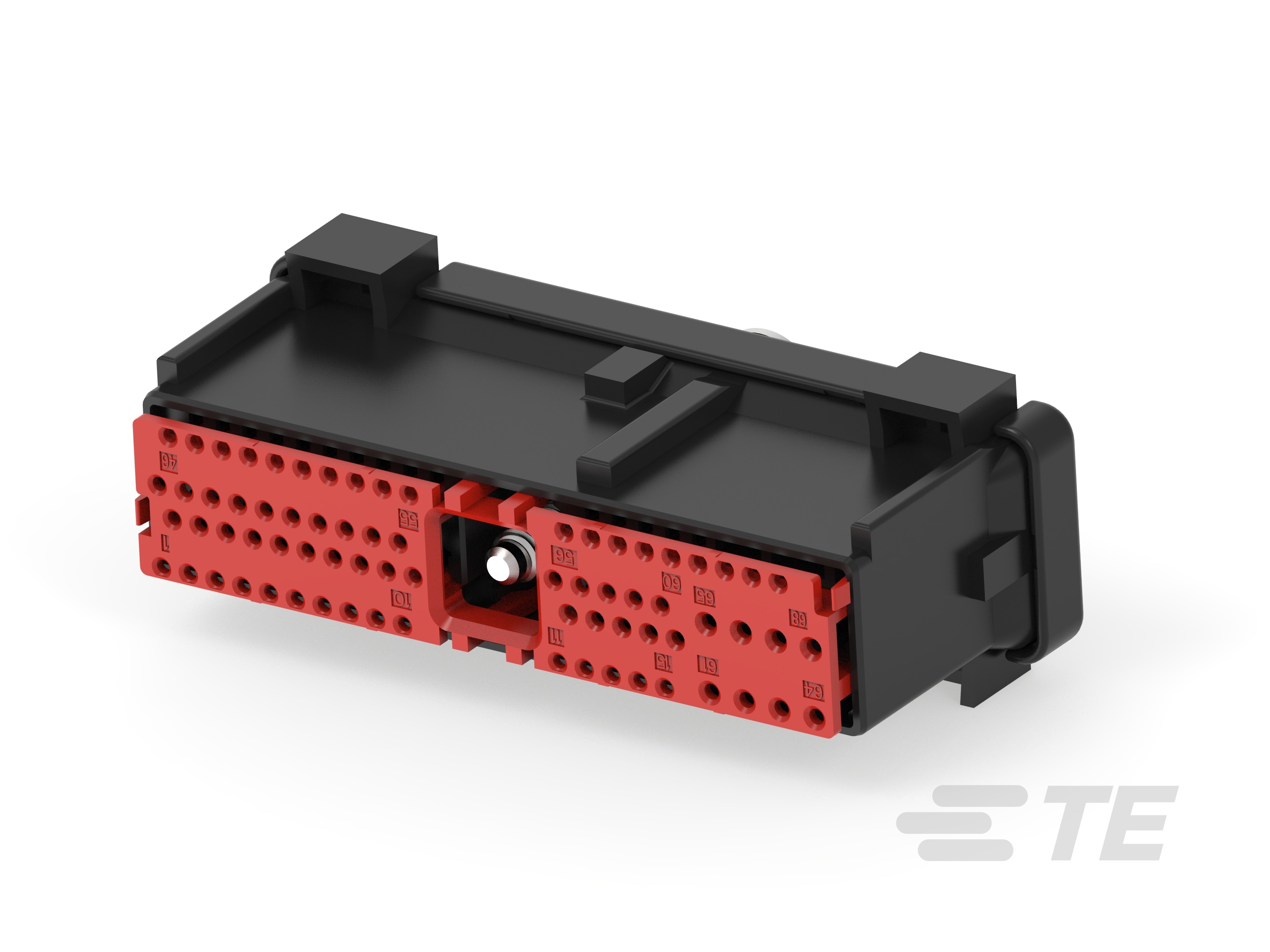

776315-2
68 Position Housing, Housing for Female Terminals, Wire-to-Board, 3.4 mm / 4.44 mm [.133 in / .175 in] Centerline, Sealable, Round Connector System
776315-2
68 Position Housing, Housing for Female Terminals, Wire-to-Board, 3.4 mm / 4.44 mm [.133 in / .175 in] Centerline, Sealable, Round Connector System
-
- AMP
- 圆形连接器系统
- TE 内部编号 776315-2
- TE 内部产品描述 68 POSITION PLUG ASSEMBLY
-
连接器和壳体类型 : 母端子护套
-
位数 : 68
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
主要锁定特性 : 触点固定器
文档
产品图纸
- 1.0mm Solid Socket Assembly, 68 Pos Hybrid ENG_CD_2338063_C_2.pdf 英文版本
- ASSEMBLY, HYBRID PLUG, SEALED, 68 POSITION, COMMERCIAL HEAVY DUTY 英文版本
- ASSEMBLY, HYBRID PLUG, SEALED, 68 POSITION, COMMERCIAL HEAVY DUTY ENG_CD_776315_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_776315-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_776315-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_776315-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_776315-2_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13053_C.pdf 英文版本
- 产品规格 S_108-1945_O11.tif 英文版本
- S_108-1945_O11.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 触点固定器
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 68
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 48
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插座
-
端子大小 : 尺寸 16 | 尺寸 20
-
接合插针直径 (mm): 1 | 1.59
-
接合插针直径 (in): .039 | .062
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚苯硫醚 (PPS)
-
中心线（间距） (mm): 3.4 | 4.44
-
中心线（间距） (in): .133 | .175
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 72
-
封装方法 : 托盘/盒
