776279-2

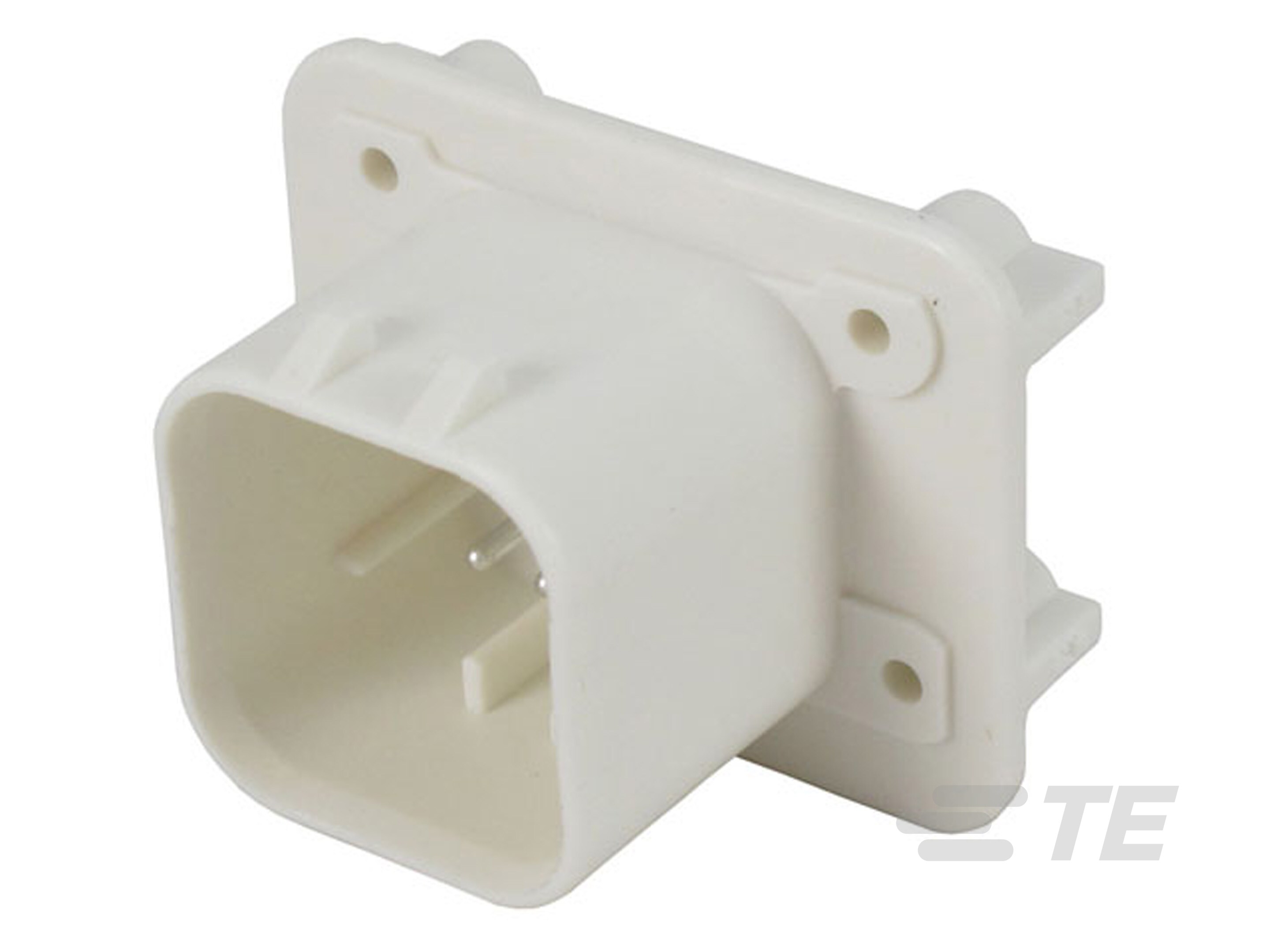

Right Angle, Wire-to-Board, 8 Position, 3 Rows, 4mm [.157in] Centerline, Tin (Sn), Sealable, Printed Circuit Board, AMPSEAL
776279-2
Right Angle, Wire-to-Board, 8 Position, 3 Rows, 4mm [.157in] Centerline, Tin (Sn), Sealable, Printed Circuit Board, AMPSEAL
-
- AMP
- AMPSEAL
- TE 内部编号 776279-2
- TE 内部产品描述 8POS,PIN DIA 1.3,HDR ASSY,90DEG,COD 2
- 所有 AMPSEAL PCB Right-Angle Headers (63)
-
PCB 安装方向 : 直角
-
端子额定电流（最大值） (A): 8
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
中心线（间距） : 4 mm [ .157 in ]
文档
产品图纸
- HEADER ASSEMBLY, 8 POSITION, RIGHT ANGLE, AMPSEAL ENG_CD_776279_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_776279-2_F.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_776279-2_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_776279-2_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_776279-2_F.3d_stp.zip 英文版本
数据表/目录页
- AMPSEAL Connector Series ENG_CS_ict_ampseal_cat_a4_1-1773979-2_en_A.pdf 英文版本
- AMPSEAL Connector Catalog ENG_DS_1-1773979-2_A.pdf 英文版本
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-16016_S3.pdf 英文版本
- 产品规格 ENG_SS_108-1329_E1.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19920617_C1_F.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_CERT_164196_1062842_623301_C1_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
接头类型 : 全部带罩
-
可密封 : 是
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 直角
-
位数 : 8
-
行数 : 3
主体特性
-
连接器和键控代码 : 2
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 8
-
端子接触部电镀材料 : 锡 (Sn)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 4 mm [ .157 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
