776001-2

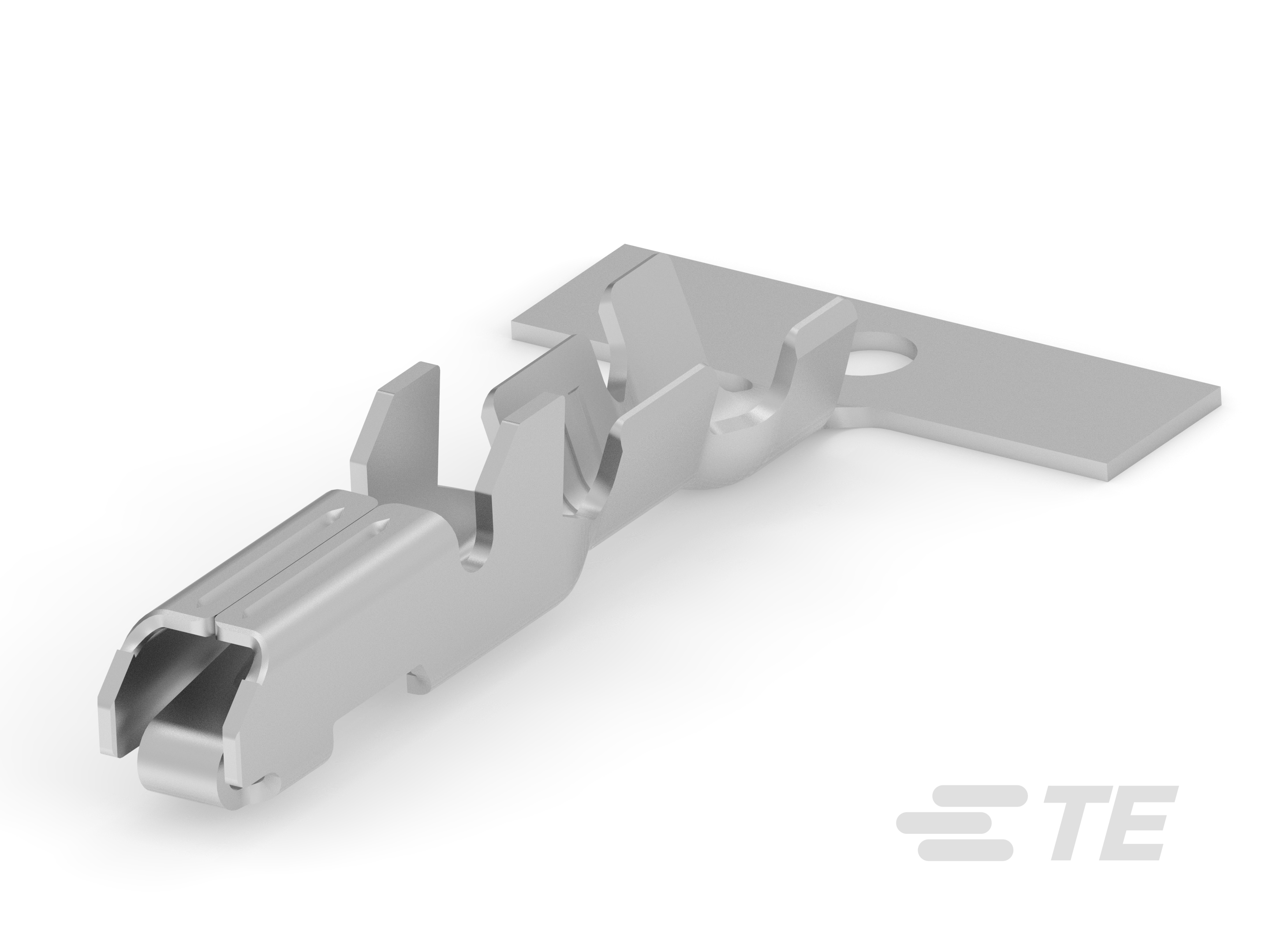

Receptacle Terminal, 18 – 22 AWG, .82 – .32 mm² Wire, 1.5 mm [.06 in] Tab Width, Tin (Sn), 1.5 mm [.06 in] Tab Thickness, Unsealed
776001-2
Receptacle Terminal, 18 – 22 AWG, .82 – .32 mm² Wire, 1.5 mm [.06 in] Tab Width, Tin (Sn), 1.5 mm [.06 in] Tab Thickness, Unsealed
-
- AMP
- TE 内部编号 776001-2
- TE 内部产品描述 RECEPTACLE TERMINAL 1.5MM SERIES OBD CON
-
端子类型 : 母端
-
线径 (AWG): 18 – 22
-
线径 (mm²): .82 – .32
-
对接公端宽度 : 1.5 mm [ .06 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- 1.5MM SERIES OBD CONNECTOR RECEPTACLE TERMINAL JPN_CD_776001-2_A1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_776001-2_L1.pdf 3D
- 下载查看 ENG_CVM_CVM_776001-2_L1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_776001-2_L1.3d_igs.zip 英文版本
- ENG_CVM_CVM_776001-2_L1.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-2136-1_A2.pdf 日语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : 1.5 mm [ .06 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : 1.5 mm [ .06 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
兼容的绝缘直径范围 : 1.1 – 2.25 mm [ .043 – .088 in ]
-
线径 (AWG): 18 – 22
-
线径 (mm²): .82 – .32
-
线径查找 (mm²): .3 | .4 | .5 | .6 | .8
-
线径查找 (AWG): 18 | 19 | 20 | 21 | 22
-
公端长度 : 15.7 mm [ .61 in ]
使用环境
-
工作温度（最大值） : 85 °C [ 185 °F ]
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
其他
-
端子传导 : 0 – 24 A（低功率）
