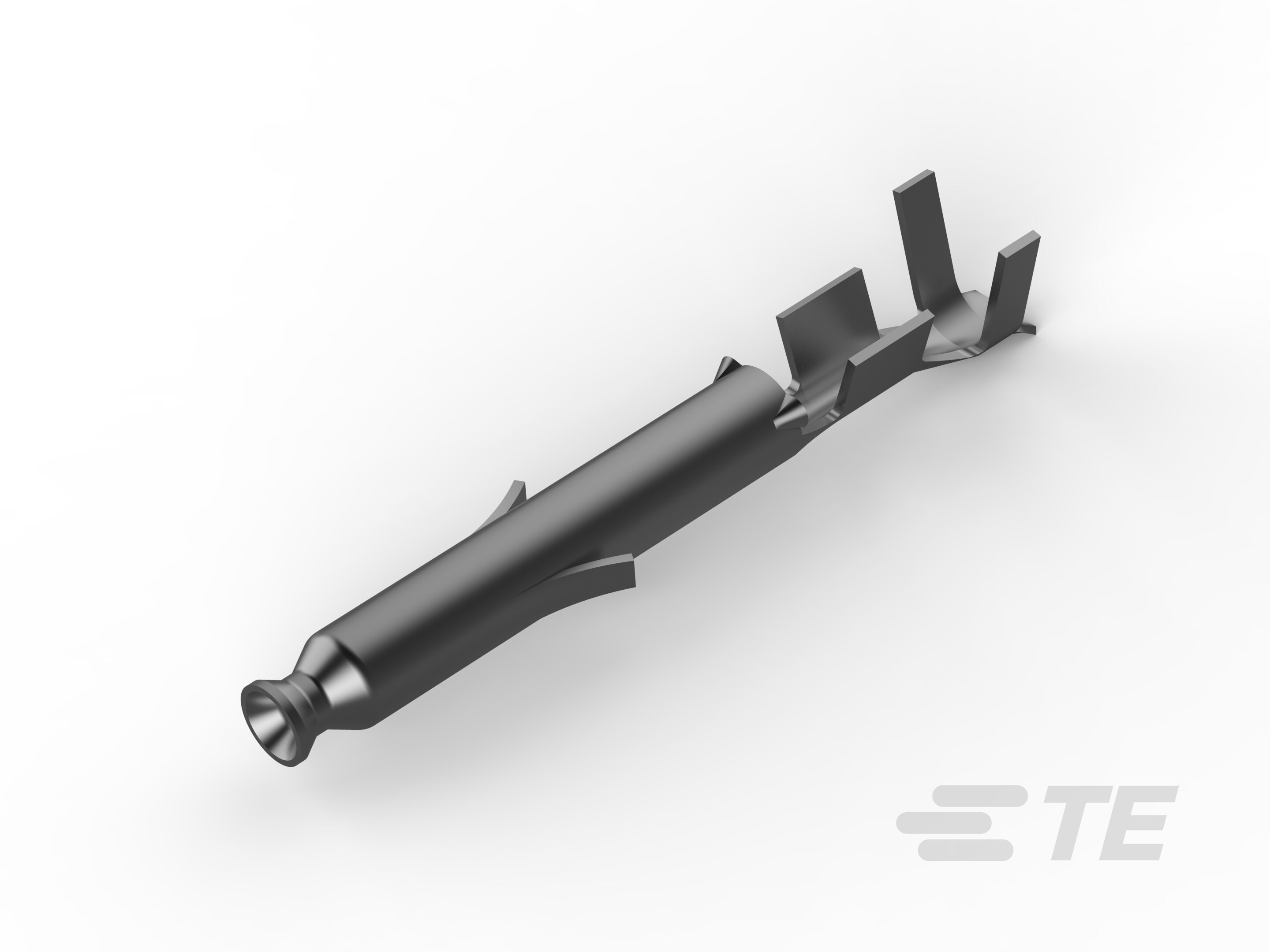

770902-1

Power Contacts, Contact, 600 VAC, 600 VDC, Tin, 26 – 22 AWG Wire Size, .12 – .4 mm² Wire Size, Wire-to-Wire, Wire & Cable, Mini-Universal MATE-N-LOK

MINI UMNL SOCK 26-22 AWG SN-770902-1

770902-1

Power Contacts, Contact, 600 VAC, 600 VDC, Tin, 26 – 22 AWG Wire Size, .12 – .4 mm² Wire Size, Wire-to-Wire, Wire & Cable, Mini-Universal MATE-N-LOK

    • MATE-N-LOK
    • Mini-Universal MATE-N-LOK
  • TE 内部编号 770902-1
  • TE 内部产品描述 MINI UMNL SOCK 26-22 AWG SN

  • 电源端子类型 : 端子

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

  • 端子接触部电镀材料 : 锡

  • 线径 (AWG): 26 – 22

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品环境合规性

使用说明书

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 电源端子类型 : 端子

  • 连接器系统 : 线到线

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 端子接触部电镀材料 : 锡

  • 端子额定电流（最大值） (A): 11.2

  • 端子类型 : 插座

  • 壳体内的端子定位力 : 带有

  • 接合插针直径 : 1 mm [ .039 in ]

  • 端子基材 : 黄铜

  • 导线端子端接区域电镀厚度 : 2.54 µm [ 100 µin ]

  • 导线端子端接区域电镀材料 : 预镀锡

  • 导线端子端接区域电镀材料表面涂层 : 亮光

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 26 – 22

  • 线径 (mm²): .12 – .4

  • 适用的电线绝缘层直径范围 : 1.19 – 1.75 mm [ .047 – .069 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 文件号 : E28476

  • UL 防火等级 : UL 94V-0

  • UL 等级 : 获得认可

  • CSA 文件号 : LR 7189

  • 机构/标准 : CSA, UL

  • 经 VDE 测试 : 否

  • CSA 等级 : 已认证

包装特性

  • 封装方法 : Reel

  • 封装数量 : 7000

其他

  • 适用于 : 插头护套

  • 电线类型 : 绞线

  • 注释 : 料号尾数为 -3 的 HDM 模具用在带有 T 或 G 端接器的 AMPOMATOR CLS 机器上，尾数为 -4 的模具用在 AMP-O-LECTRIC 型号 K 机器上，尾数为 -5 的模具用在 AMP-O-LECTRIC 型号 G 机器上。

  • 线缆类型 : 分离式导线
