770835-3

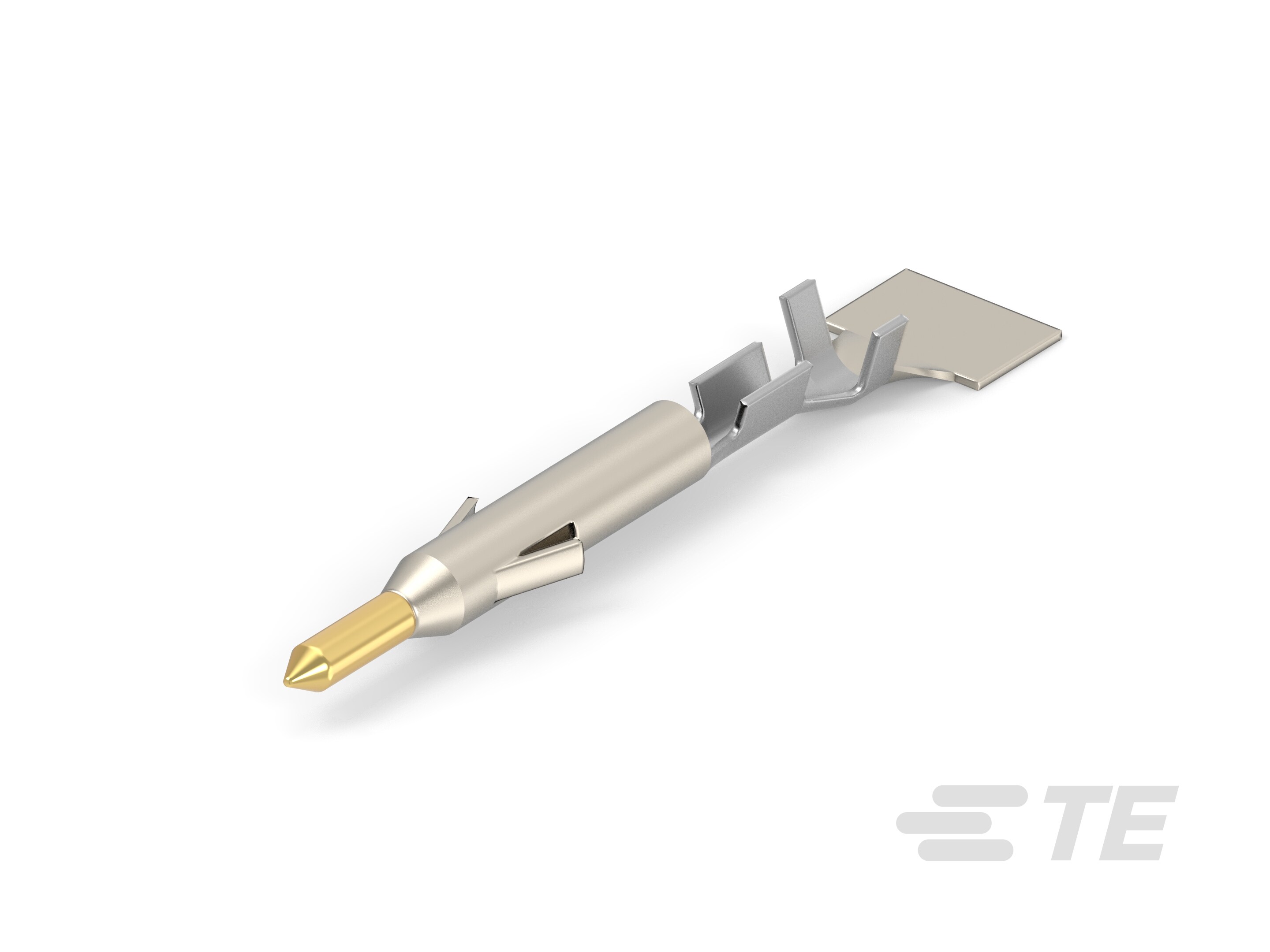

Pin Contact, Gold, 600 VAC, 600 VDC, Locking Lance Contact Retention, Discrete Wire, 30 – 26 AWG Wire Size, Mini-Universal MATE-N-LOK

MINI UMNL PIN AU-770835-3

770835-3

Pin Contact, Gold, 600 VAC, 600 VDC, Locking Lance Contact Retention, Discrete Wire, 30 – 26 AWG Wire Size, Mini-Universal MATE-N-LOK

    • MATE-N-LOK
    • Mini-Universal MATE-N-LOK
  • TE 内部编号 770835-3
  • TE 内部产品描述 MINI UMNL PIN AU

  • 端子类型 : 插针

  • 产品端接到 : 线缆

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

  • 端子接触部电镀材料 : 金

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 分离式电线类型 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): 9.5

  • 壳体内的端子定位力 : 带有

  • 端子基材 : 黄铜

  • 端子接合区域电镀材料厚度 : .76 µm [ 29.92 µin ]

  • 导线端子端接区域电镀材料 : 锡铅

  • 端子底板材料 : 镍

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子直径 : .99 mm [ .039 in ]

端接特性

  • 产品端接到 : 线缆

  • 线缆端接方法 : 压接

机械附件

  • 壳体内的端子定位器类型 : 锁定枪

尺寸

  • 线径 (AWG): 30 – 26

  • 线径 (mm²): .05 – 1.2

  • 兼容的绝缘直径范围 : .89 – 1.27 mm [ .035 – .05 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 与机构/标准产品兼容 : CSA, UL, VDE

包装特性

  • 封装数量 : 10000

  • 封装方法 : Reel
