请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

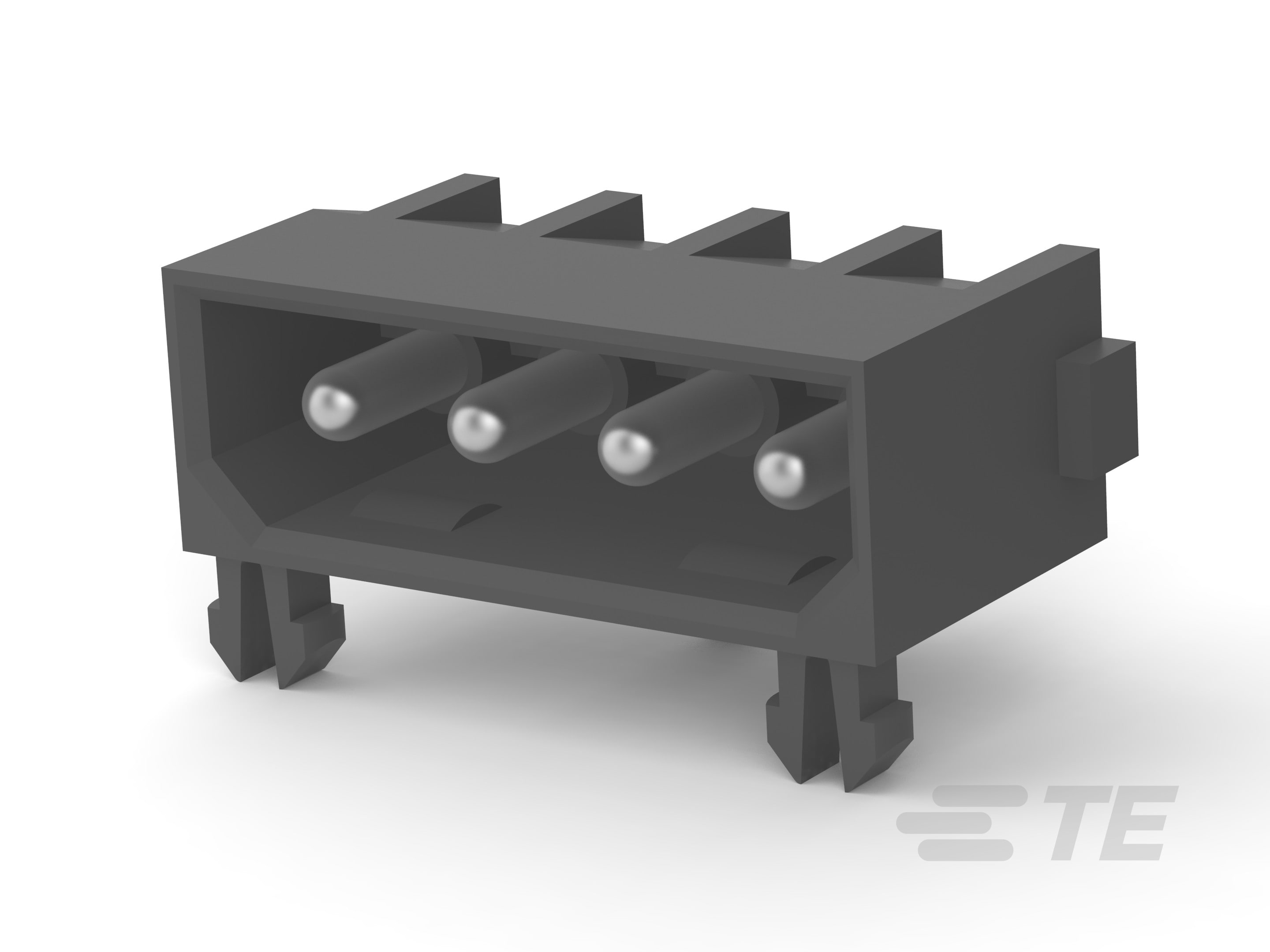

• 连接器形状 : 矩形

• 混合板端连接器 : 否

• PCB 连接器类型 : PCB 安装接头

• 连接器系统 : 线到板

• 接头类型 : 全部带罩

• 可密封 : 否

• 连接器和端子端接到 : 印刷电路板

• 连接器产品类型 : 连接器组件

• 连接器端子负载状态 : 满载

• 电源位置数量 : 4

• 装载位置数量 : 4

• 列数 : 4

• PCB 安装方向 : 直角

• 位数 : 4

• 行数 : 1

• 工作电压 (VAC): 250

• 主要产品颜色 : 黑色

• PCB 端子端接区域电镀材料 : 预镀锡

• 端子基材 : 磷青铜

• 端子布局 : 直插式

• 端子形状和构造 : 圆形

• PCB 端子端接区域电镀材料厚度 : 2.54 – 3.81 µm [ 100 – 150 µin ]

• 端子接合区域电镀材料厚度 : 2.54 – 3.81 µm [ 100 – 150 µin ]

• 端子大小 : 2.18mm

• 接合插针直径 : 2.18 mm [ .086 in ]

• 端子接触部电镀材料 : 预镀锡

• 端子类型 : 插针

• 端子额定电流（最大值） (A): 12

• 端接柱体和尾部长度 : 3.05 mm [ .12 in ]

• PCB 端接方法 : 表面贴装

• PCB 安装对准类型 : 定位柱

• PCB 安装固定类型 : 板锁

• 接合对准类型 : 极化

• 接合固定 : 带有

• 接合固定类型 : 制动器锁

• 面板安装特性 : 不带

• PCB 安装固定 : 带有

• PCB 安装对准 : 带有

• 连接器安装类型 : 板安装

• 接合对准 : 带有

• 外壳材料 : 尼龙

• 接合入口位置 : 侧

• 中心线（间距） : 5.08 mm [ .2 in ]

• 连接器长度 : 25.4 mm [ 1 in ]

• 连接器高度 : 8.38 mm [ .33 in ]

• PCB 厚度（建议） : 1.57 mm [ .062 in ]

• 连接器宽度 : 12.29 mm [ .484 in ]

• 工作温度（最大值） : 105 °C [ 221 °F ]

• 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

• 电路应用 : 电源

• 灼热丝额定值 : 标准件 - 非灼热丝

• 与已批准的标准产品兼容 : UL E28476

• UL 等级 : 已认证, 获得认可

• 与机构/标准产品兼容 : CSA, UL

• UL 阻燃性等级 : UL 94V-2
