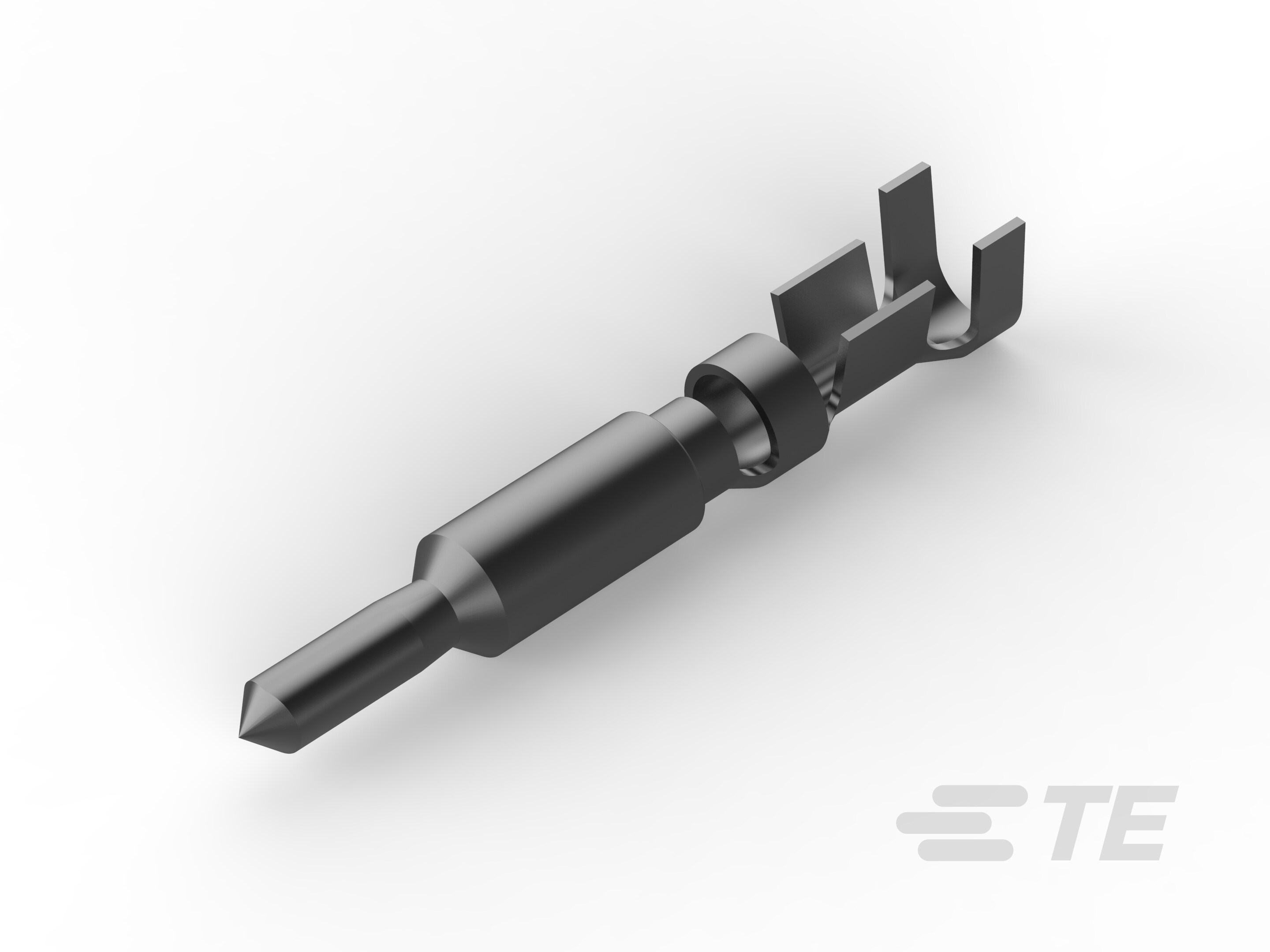

770250-1
Pin Contact, 20 – 14 AWG, 600 VAC, .5 – 2 mm² Wire, Tin (Sn), Crimp, Brass, Power, -55 – 120 °C [-67 – 248 °F], Universal MATE-N-LOK
770250-1
Pin Contact, 20 – 14 AWG, 600 VAC, .5 – 2 mm² Wire, Tin (Sn), Crimp, Brass, Power, -55 – 120 °C [-67 – 248 °F], Universal MATE-N-LOK
-
- MATE-N-LOK
- 通用 MATE-N-LOK
- TE 内部编号 770250-1
- TE 内部产品描述 UMNL II PIN PTPBR LP 20-14
- 别名 ID CJ5629-000 AMP-0-0770250-1
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 600
-
壳体内的端子定位力 : 不带
文档
产品图纸
- PIN, LOOSE PIECE, UNIVERSAL MATE-N-LOK(TM) II ENG_CD_770250_F_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_770250-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_770250-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_770250-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_770250-1_E.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_SOCKET_CONNECTORS_STANDARD_DENSITY ENG_CS_82181_SOFTSHELL_STANDARD_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1043_E.pdf 英文版本
- 产品规格 ENG_SS_108-1091_O1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
工作电压 (VAC): 600
接触件特性
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 不带
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 7
-
接合插针直径 : 2.18 mm [ .086 in ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 20 – 14
-
线径 (mm²): .5 – 2
-
兼容的绝缘直径范围 : 1.52 – 3.3 mm [ .06 – .13 in ]
使用环境
-
工组温度范围 : -55 – 120 °C [ -67 – 248 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : CSA | UL | VDE
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
