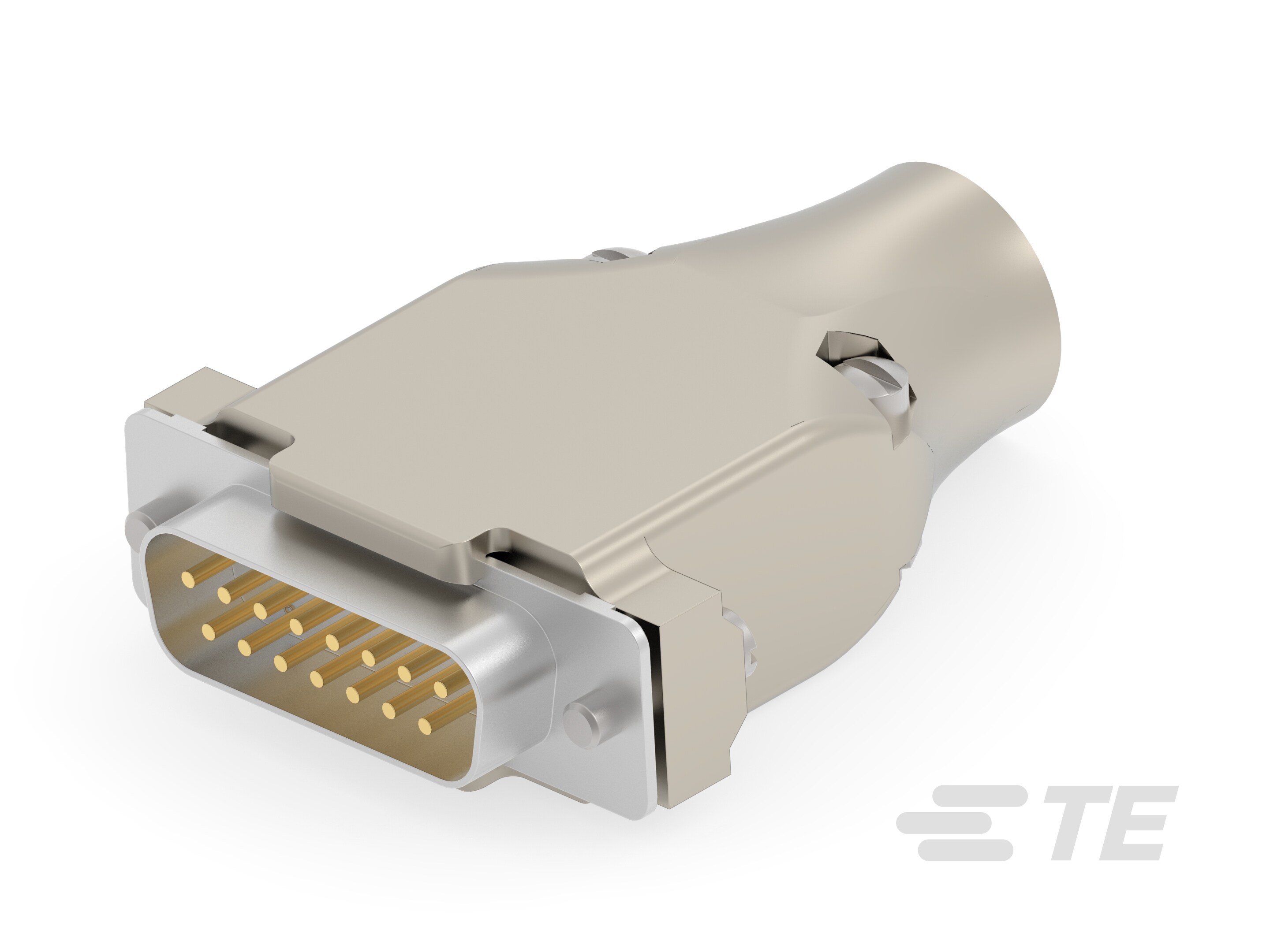

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 外壳类型 : 全部金属外壳

  • 连接器种类 : 插头

  • 屏蔽 :

  • 连接器系统 : 缆到缆

  • 外壳尺寸 : 2

  • 线缆类型 : 环状护套电缆

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 垫圈 : 带有

  • 产品类型 : 连接器

  • 电缆支撑门材料 : 聚丙烯

  • 接地凹痕 : 带有

  • 等级 : 标准

结构特性

  • Number of Positions : 15

  • 行数 : 2

  • 预装 :

主体特性

  • 线夹类型 : 一体式快照

  • 外壳电镀材料 : 铜镀锡

  • 外壳材料 :

  • 固定夹材料 : 不锈钢

  • 电缆出口角度 : 180°

  • 主体材料 : 聚丙烯

  • 应力消除夹材料 : 不锈钢

接触件特性

  • 端子基材 : 磷青铜, 黄铜

  • PCB 端子端接区域电镀材料 :

  • 端子大小 : 20

  • 端子额定电流(最大值) (A): 1.5, 2.4

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 镀薄金

端接特性

  • 线缆端接方法 : 刺破式压接 (IDC)

机械附件

  • 螺丝/孔螺纹尺寸 : 4-40

  • PCB 安装固定类型 :

  • 接合连接器锁扣类型 : 安装孔

  • 接合连接器锁扣 : 带有

  • 连接器安装类型 : 电缆安装(自由悬挂)

  • 螺钉材料 :

  • 螺钉和固定夹 : 带有

  • 螺钉电镀材料 :

  • 安装螺钉材料 :

  • 安装角度 : 直式

  • 安装螺钉电镀材料 :

壳体特性

  • 外壳 : 带有

  • 中心线(间距) : 2.77 mm [ .109 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 尼龙 GF, 聚酯 GF

尺寸

  • 电缆绝缘层直径 : 4.7 – 8.13 mm [ .185 – .32 in ]

  • 实芯线径 (AWG): 26 – 22

  • 实芯线径 (mm²): .13 – .32

  • Wire Size (AWG): 26 – 22

  • Wire Size (mm²): .15 – .4

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 1

  • 封装方法 : 包装

产品合规性
