Name: 09 MSFL RCPT RA 318 (SL,FM,BL)
Brand: AMPLIMITE

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 9
行数 : 2
PCB 安装方向 : 直角

主体特性

接触件特性

端接特性

端接柱体和尾部长度 : 3.18 mm [ .125 in ]
PCB 端接方法 : 通孔 - 焊接
端接柱体和尾部直径 : .66 mm [ .026 in ]

机械附件

壳体特性

外壳材料 : 钢
外壳材料 : 热塑性
中心线（间距） : 2.74 mm [ .108 in ]

尺寸

PCB 厚度（建议） : 1.57 mm [ .062 in ]
行间距 : 2.84 mm [ .112 in ]

使用环境

工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

屏蔽 : 是
电路应用 : Signal

行业标准

与已批准的标准产品兼容 : UL E28476
UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : 包装
封装数量 : 130

747844-6

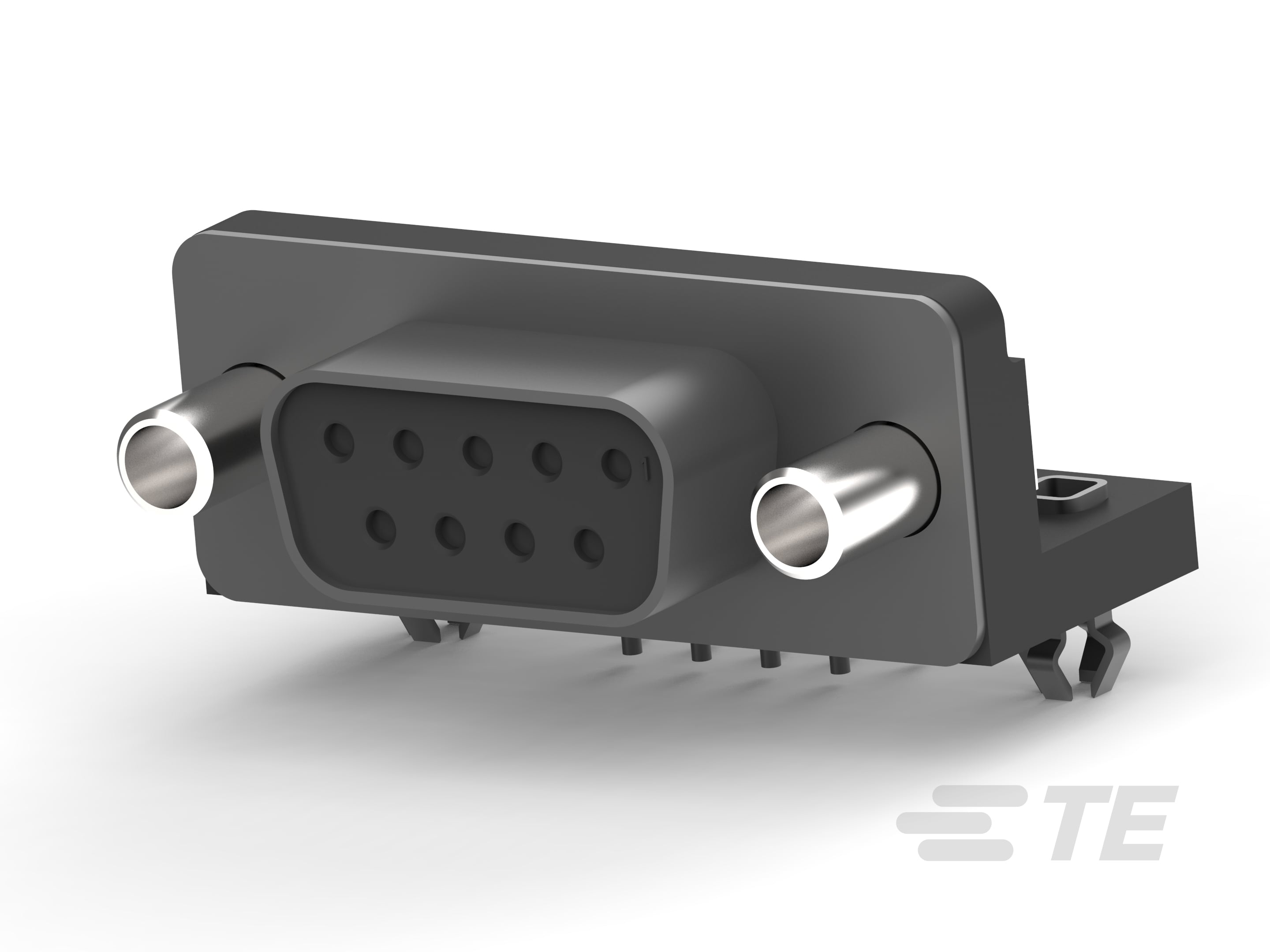

9 Position D-Shaped Connector, Receptacle, Board-to-Board, Board Mount, 1 Shell Size, 2.74 mm [.108 in] Centerline, AMPLIMITE HD-20

747844-6

9 Position D-Shaped Connector, Receptacle, Board-to-Board, Board Mount, 1 Shell Size, 2.74 mm [.108 in] Centerline, AMPLIMITE HD-20

位数 : 9

连接器和壳体类型 : 母端

连接器系统 : 板对板

连接器安装类型 : 板安装

连接器壳体尺寸 : 1

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

壳体材料配置 : 正面金属外壳

接地特定类型 : 接地汇流条

连接器和壳体类型 : 母端

连接器系统 : 板对板

连接器壳体尺寸 : 1

连接器和端子端接到 : 印刷电路板

结构特性

位数 : 9

行数 : 2

PCB 安装方向 : 直角

主体特性

主要产品颜色 : 黑色

接合特性电镀材料 : 透明铬酸盐

接合特性材料 : 锌

外壳电镀材料 : 锡

插针材料 : 锌

装配过程特性材料 : 铜合金

连接器外形 : 标准

接触件特性

端子接合区域电镀材料厚度 (µin): 30

PCB 端子端接区域电镀材料 : 锡铅

端子基材 : 磷青铜

端子接触部电镀材料 : 金 (Au)

端子底板材料 : 镍

端子形状和构造 : 圆形

端子额定电流（最大值） (A): 6

端子选项 : 已安装

端接特性

端接柱体和尾部长度 : 3.18 mm [ .125 in ]

PCB 端接方法 : 通孔 - 焊接

端接柱体和尾部直径 : .66 mm [ .026 in ]

机械附件

装配过程特性电镀材料 : 锡铅

安装孔直径 : 3.18 mm [ .125 in ]

安装特性材料 : 黄铜

安装特性电镀材料 : 锡

连接器安装类型 : 板安装

PCB 安装固定 : 带有

PCB 安装固定类型 : 板锁

接合固定 : 带有

接合固定类型 : 母端螺钉锁，固定

壳体特性

外壳材料 : 钢

外壳材料 : 热塑性

中心线（间距） : 2.74 mm [ .108 in ]

尺寸

PCB 厚度（建议） : 1.57 mm [ .062 in ]

行间距 : 2.84 mm [ .112 in ]

使用环境

工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

屏蔽 : 是

电路应用 : Signal

行业标准

与已批准的标准产品兼容 : UL E28476

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : 包装

封装数量 : 130
