745488-1

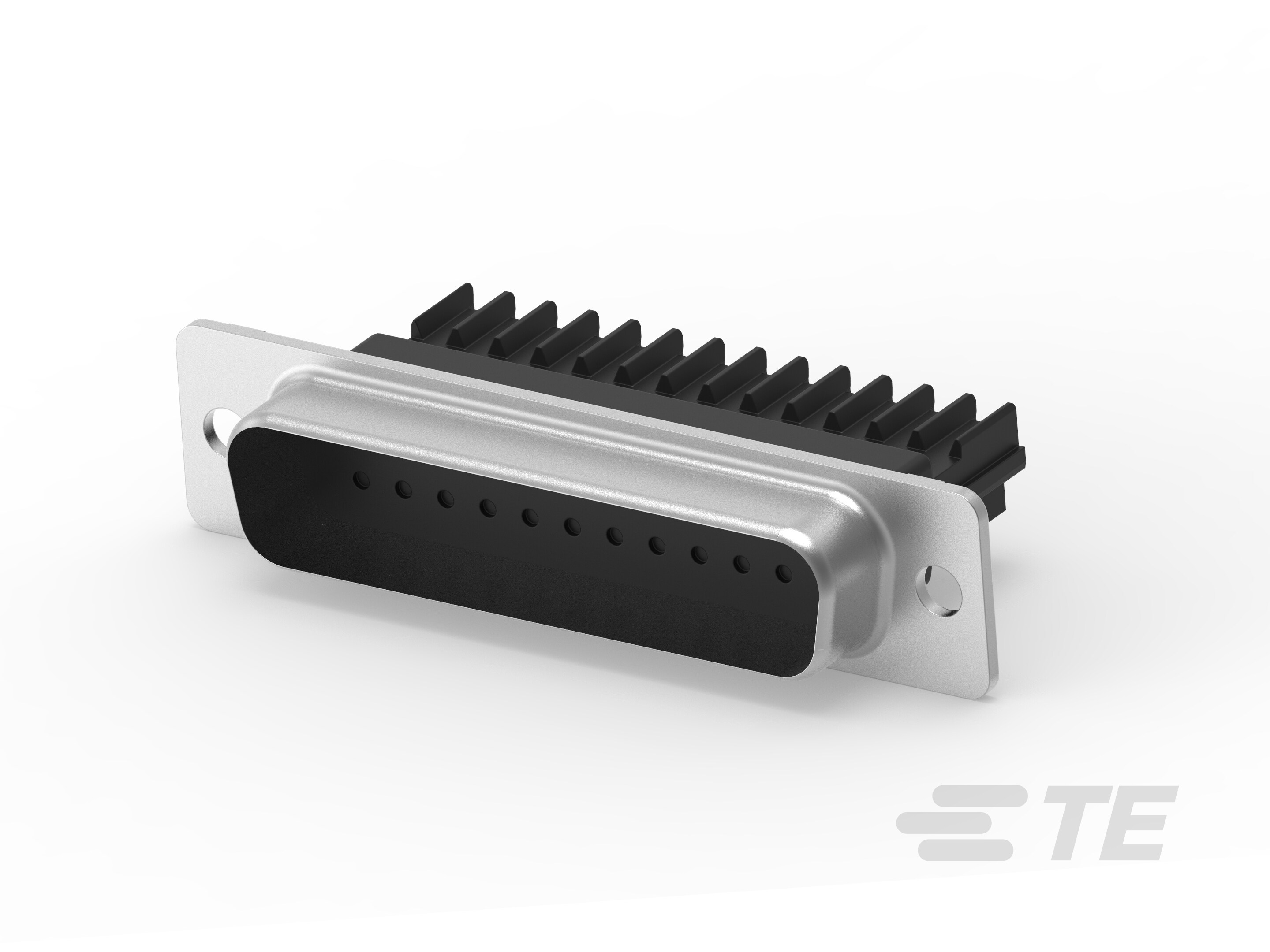

25 Position D-Shaped Connector, Plug, Cable-to-Panel, Panel Mount, 3 Shell Size, 2.77 mm [.109 in] Centerline, Wire & Cable
745488-1
25 Position D-Shaped Connector, Plug, Cable-to-Panel, Panel Mount, 3 Shell Size, 2.77 mm [.109 in] Centerline, Wire & Cable
-
- AMPLIMITE
- TE 内部编号 745488-1
- TE 内部产品描述 25 HDE MS PLUG SUB-ASSY
-
位数 : 25
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板
-
连接器安装类型 : 面板安装
-
连接器壳体尺寸 : 3
文档
产品图纸
- SUB-ASSEMBLY, PLUG, METAL SHELL, HDE, SIZE 3, 25 POSN WITHOUT CONTACTS 英文版本
- SUB-ASSEMBLY, PLUG, METAL SHELL, HDE, SIZE 3, 25 POSN WITHOUT CONTACTS C_745488_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_745488-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_745488-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_745488-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_745488-1_E.3d_stp.zip 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 护套配件
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板
-
连接器壳体尺寸 : 3
-
连接器和端子端接到 : 电线和电缆
结构特性
-
行数 : 2
-
与线缆类型兼容 : 分离式导线, 圆形护套电缆
-
位数 : 25
接触件特性
-
端子大小 : 尺寸 20
-
端子选项 : 单独订购
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 2.77 mm [ .109 in ]
操作/应用
-
屏蔽 : 是
