745202-1

9 Position D-Shaped Connector, Plug, Cable-to-Panel, Panel Mount, Shell Size 1, 2.74 mm [.108 in] Centerline, Wire & Cable, Signal

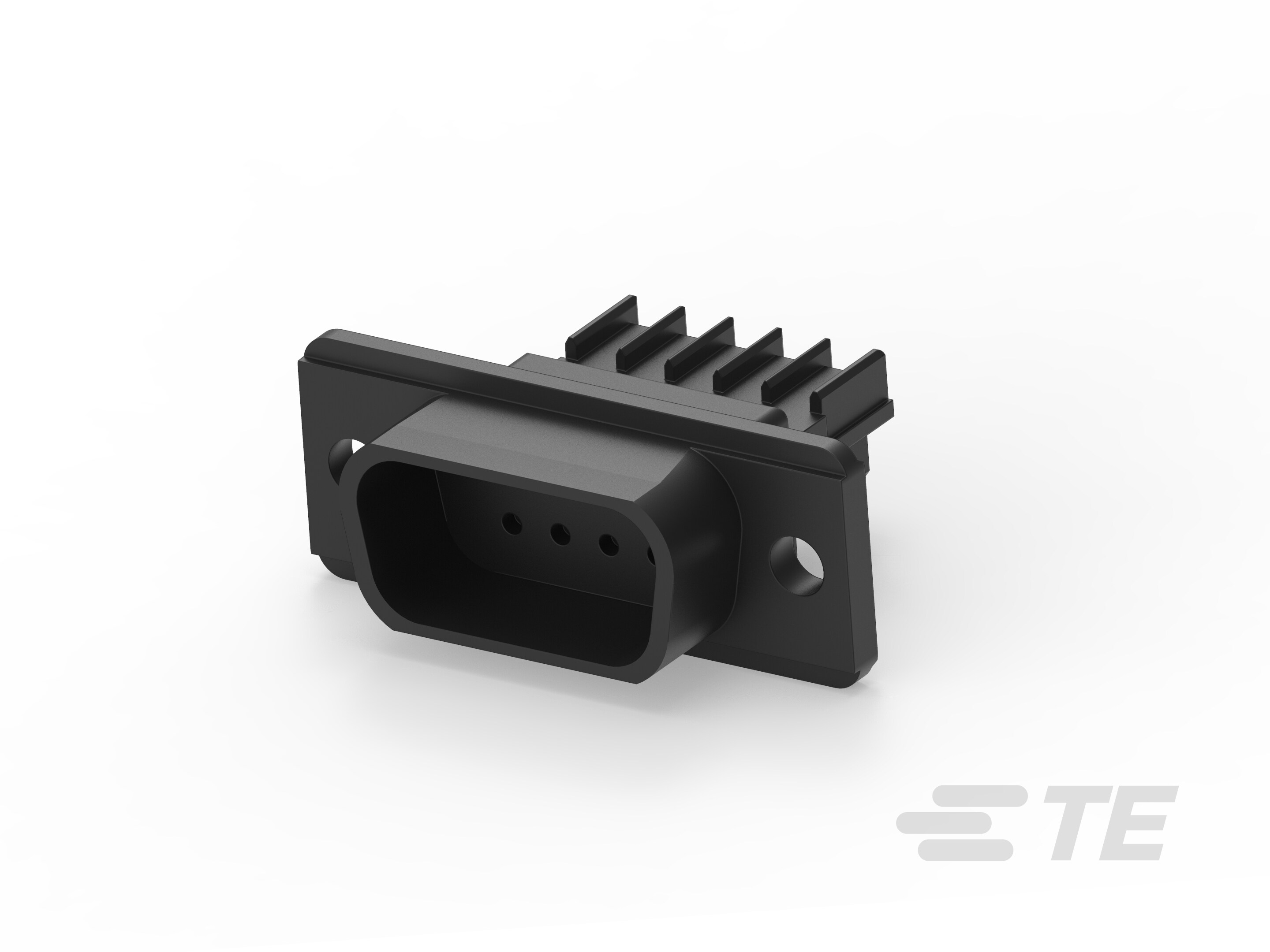

09 HDE AP PLUG HSG-745202-1

745202-1

9 Position D-Shaped Connector, Plug, Cable-to-Panel, Panel Mount, Shell Size 1, 2.74 mm [.108 in] Centerline, Wire & Cable, Signal

    • AMPLIMITE
  • TE 内部编号 745202-1
  • TE 内部产品描述 09 HDE AP PLUG HSG

  • 位数 : 9

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到面板

  • 连接器安装类型 : 面板安装

  • 连接器壳体尺寸 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 线到面板

  • 连接器壳体尺寸 : 1

  • 连接器产品类型 : 连接器组件

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 9

  • 行数 : 2

  • 与线缆类型兼容 : 分离式导线 | 圆形护套电缆

接触件特性

  • 端子大小 : 尺寸 20

  • 端子额定电流（最大值） (A): 3

  • 端子选项 : 单独订购

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） : 2.74 mm [ .108 in ]

尺寸

  • 线径 (AWG): 22 – 18 | 26 – 22

  • 线径 (mm²): .12 – .32 | .326 – .823

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0
