Name: 09 HDE AP RECEPT, LEAD FREE
Brand: AMPLIMITE

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 9
行数 : 2
与线缆类型兼容 : 分离式导线 | 圆形护套电缆

主体特性

出线角度 (°): 180°

接触件特性

端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]
端子类型 : 插座
端子大小 : 尺寸 20
端子额定电流（最大值） (A): 2.4
端子选项 : 已安装

端接特性

线缆端接方法 : 绝缘刺破 (IDC)

机械附件

接合固定类型 : 安装孔
接合固定 : 带有
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 热塑性
中心线（间距） : 1.38 mm [ .054 in ]

尺寸

实芯线径 (mm²): .13 – .32
实芯线径 (AWG): 26 – 22
线径 (AWG): 25 – 22
线径 (mm²): .15 – .4

使用环境

工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

屏蔽 : 否
电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装数量 : 140
封装方法 : 包装

745201-7

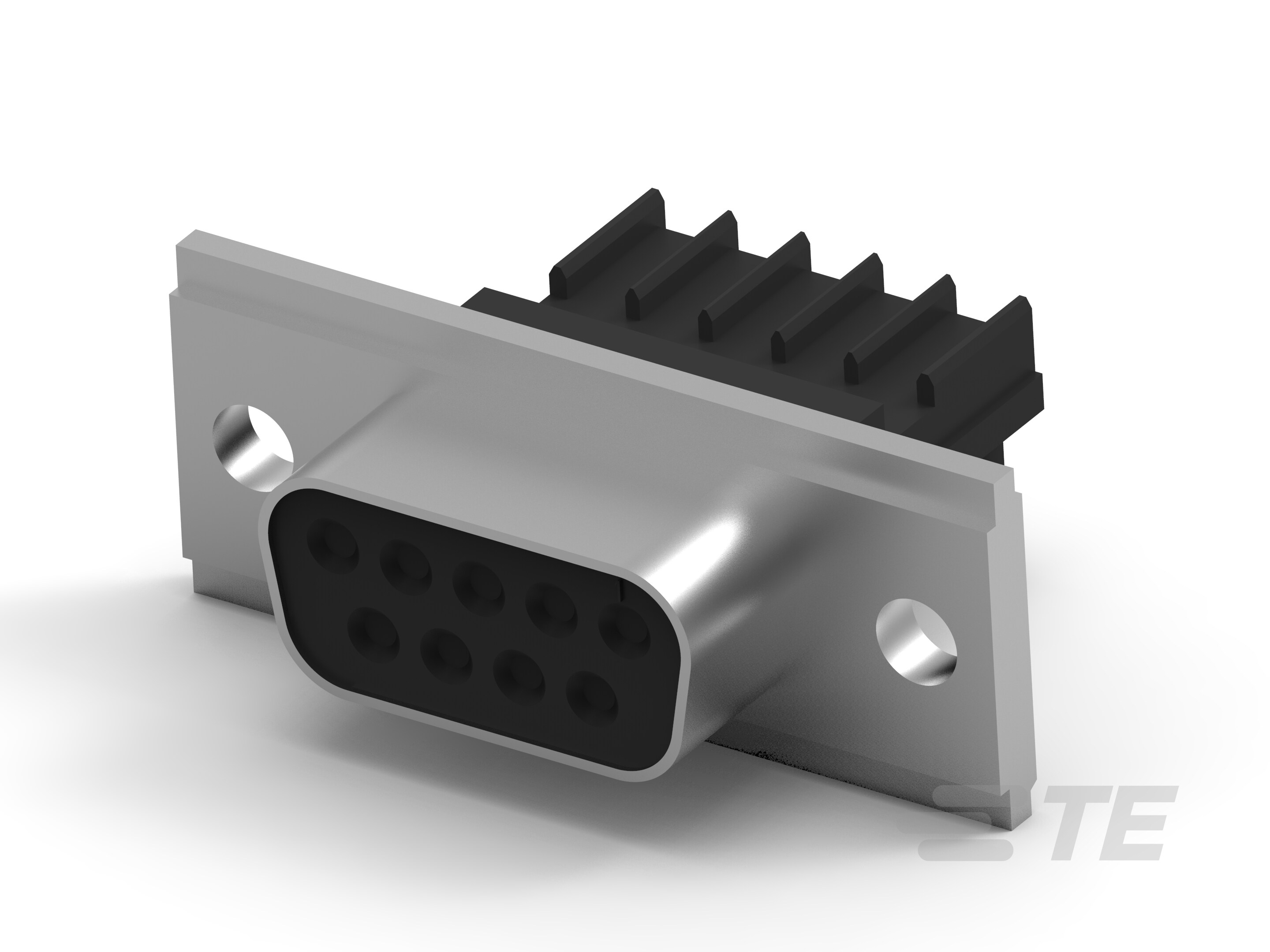

9 Position, Receptacle, Wire-to-Wire, Cable Mount (Free-Hanging), Shell Size 1, 1.38 mm [.054 in] Centerline, Wire & Cable, Signal, AMPLIMITE HDE

745201-7

9 Position, Receptacle, Wire-to-Wire, Cable Mount (Free-Hanging), Shell Size 1, 1.38 mm [.054 in] Centerline, Wire & Cable, Signal, AMPLIMITE HDE

位数 : 9

连接器和壳体类型 : 母端

连接器系统 : 线到线

连接器安装类型 : 电缆安装（自由悬挂）

连接器壳体尺寸 : 1

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

产品类型特性

壳体材料配置 : 全塑料

与分离式电线类型兼容 : 实芯 | 绞线

连接器和壳体类型 : 母端

连接器系统 : 线到线

连接器壳体尺寸 : 1

连接器产品类型 : 连接器组件

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 9

行数 : 2

与线缆类型兼容 : 分离式导线 | 圆形护套电缆

主体特性

出线角度 (°): 180°

接触件特性

端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]

端子类型 : 插座

端子大小 : 尺寸 20

端子额定电流（最大值） (A): 2.4

端子选项 : 已安装

端接特性

线缆端接方法 : 绝缘刺破 (IDC)

机械附件

接合固定类型 : 安装孔

接合固定 : 带有

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 热塑性

中心线（间距） : 1.38 mm [ .054 in ]

尺寸

实芯线径 (mm²): .13 – .32

实芯线径 (AWG): 26 – 22

线径 (AWG): 25 – 22

线径 (mm²): .15 – .4

使用环境

工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

屏蔽 : 否

电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装数量 : 140

封装方法 : 包装

产品合规性
