文档
产品图纸

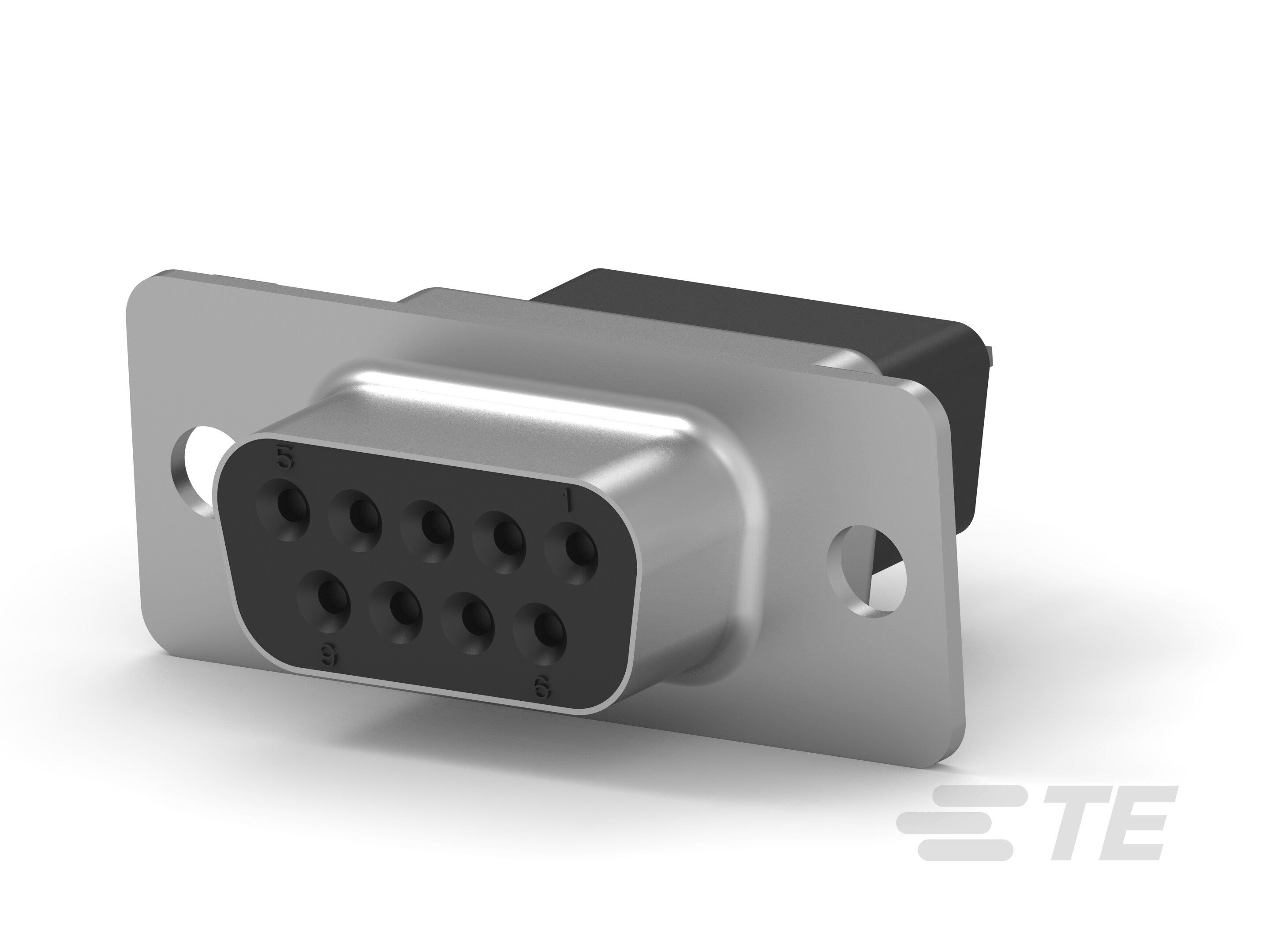

- RECEPTACLE ASSY, SIZE 1, 9 POS, VERTICAL, AMPLIMITE HDP 英文版本
- RECEPTACLE ASSY, SIZE 1, 9 POS, VERTICAL, AMPLIMITE HDP ENG_CD_745183_L.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_745183-1_M.pdf 3D
- 下载查看 ENG_CVM_CVM_745183-1_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_745183-1_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_745183-1_M.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-40023_D.pdf 英文版本
- 产品规格 ENG_SS_108-40025_C.pdf 英文版本
- 合格检测报告 ENG_SS_501-168_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
壳体材料配置 : 全部金属外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板
-
连接器壳体尺寸 : 1
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 9
-
行数 : 2
-
PCB 安装方向 : 垂直
主体特性
-
主要产品颜色 : 黑色
-
外壳电镀材料 : 锡
-
插针材料 : 热塑塑料
-
连接器外形 : 高
接触件特性
-
端子接合区域电镀材料厚度 (µin): 30
-
PCB 端子端接区域电镀材料 : 锡铅
-
端子基材 : 磷青铜
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 钯镍
-
端子形状和构造 : 正方形
-
端子额定电流（最大值） (A): 6
-
端子选项 : 已安装
端接特性
-
方形端接柱体和尾部尺寸 : .63 mm [ .025 in ]
-
端接柱体和尾部长度 : 3.18 mm [ .125 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
安装孔直径 : 3.05 mm [ .12 in ]
-
连接器安装类型 : 板安装
-
PCB 安装固定 : 带有
-
PCB 安装固定类型 : 安装孔
-
接合固定 : 不带
壳体特性
-
外壳材料 : 碳钢
-
外壳材料 : 热塑性
-
中心线（间距） : 2.74 mm [ .108 in ]
尺寸
-
PCB 厚度（建议） : 1.57 – 2.36 mm [ .062 – .093 in ]
-
行间距 : 2.84 mm [ .112 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
与已批准的标准产品兼容 : UL E28476
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tube
-
封装数量 : 17
选择您想要保留的属性以查看类似产品。
