735427-2

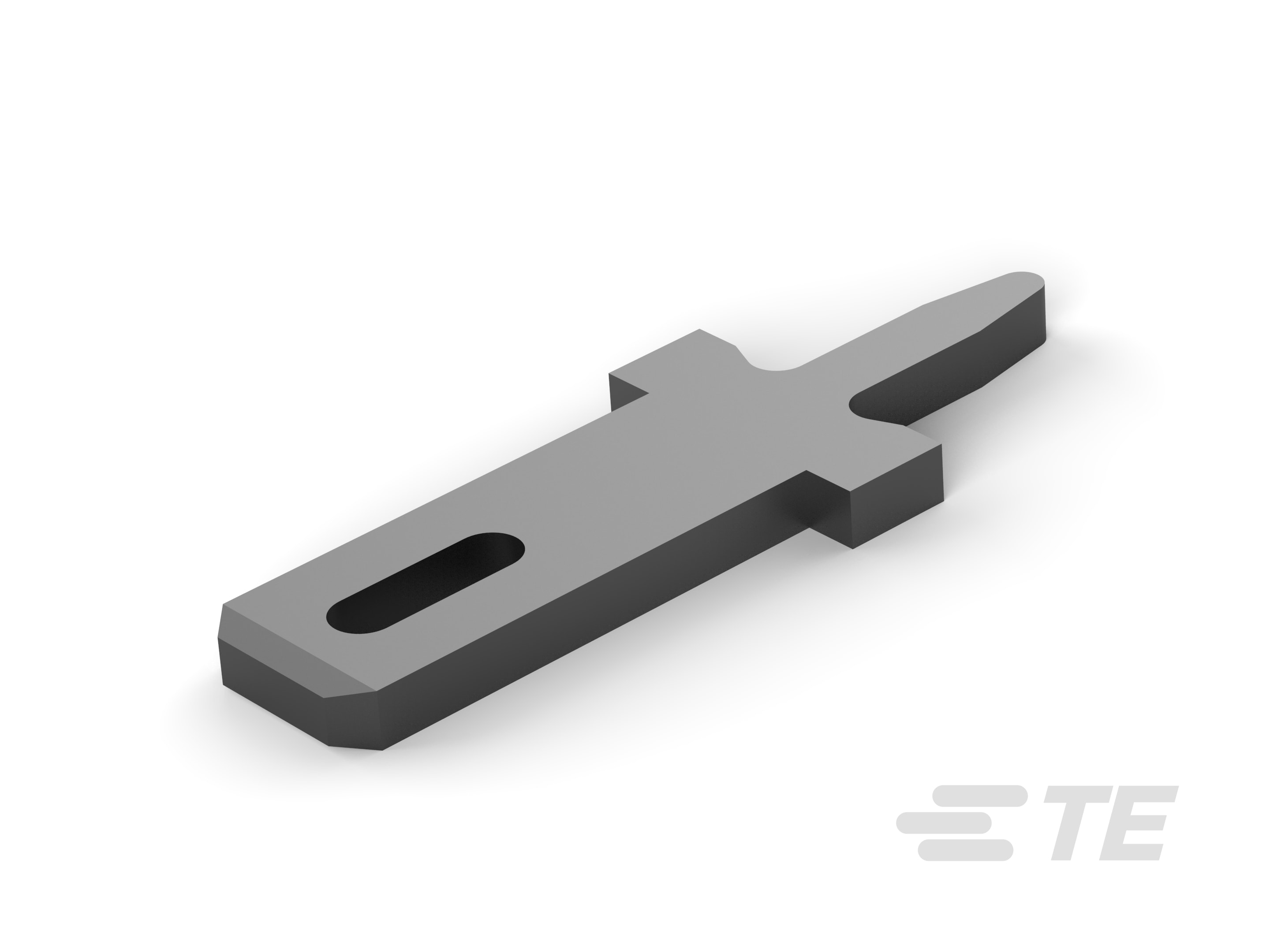

Tab PCB Terminal, 2.79 mm [.11 in] Tab Width, 1.1 mm [.043 in] PCB Hole, Through Hole - Solder, Tin Plating, Bag, FASTON 110
735427-2
Tab PCB Terminal, 2.79 mm [.11 in] Tab Width, 1.1 mm [.043 in] PCB Hole, Through Hole - Solder, Tin Plating, Bag, FASTON 110
-
- FASTON
- FASTON 快接端子 110
- TE 内部编号 735427-2
- TE 内部产品描述 110 FASTON TAB TPBR
-
PCB 端子类型 : 公端
-
PCB 厚度（建议） : 1.57 – 2.36 mm [ .062 – .093 in ]
-
对接公端宽度 : 2.79 mm [ .11 in ]
-
对接公端厚度 : .79 mm [ .031 in ]
-
PCB 孔直径 : 1.1 mm [ .043 in ]
文档
产品图纸
- LENGUETA FASTON 2,8mm PARA C.I. 英文版本
- LENGUETA FASTON 2,8mm PARA C.I. ENG_CD_735427_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_735427-2_K.pdf 3D
- 下载查看 ENG_CVM_CVM_735427-2_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_735427-2_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_735427-2_K.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 : 3.8 – 10.1 µm [ 150 – 397.63 µin ]
-
端子底板材料厚度 : 1.3 µm [ 51.18 µin ]
-
PCB 端子端接区域电镀材料厚度 : 3.8 – 10.1 µm [ 150 – 397.63 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 2.79 mm [ .11 in ]
-
对接公端厚度 : .79 mm [ .031 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 黄铜
-
端子尺寸 : 2.8
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
板下延伸 : 3.8 mm [ .149 in ]
-
PCB 厚度（建议） : 1.57 – 2.36 mm [ .062 – .093 in ]
-
PCB 孔直径 : 1.1 mm [ .043 in ]
-
PCB 的外形高度 : 8.6 mm [ .343 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
