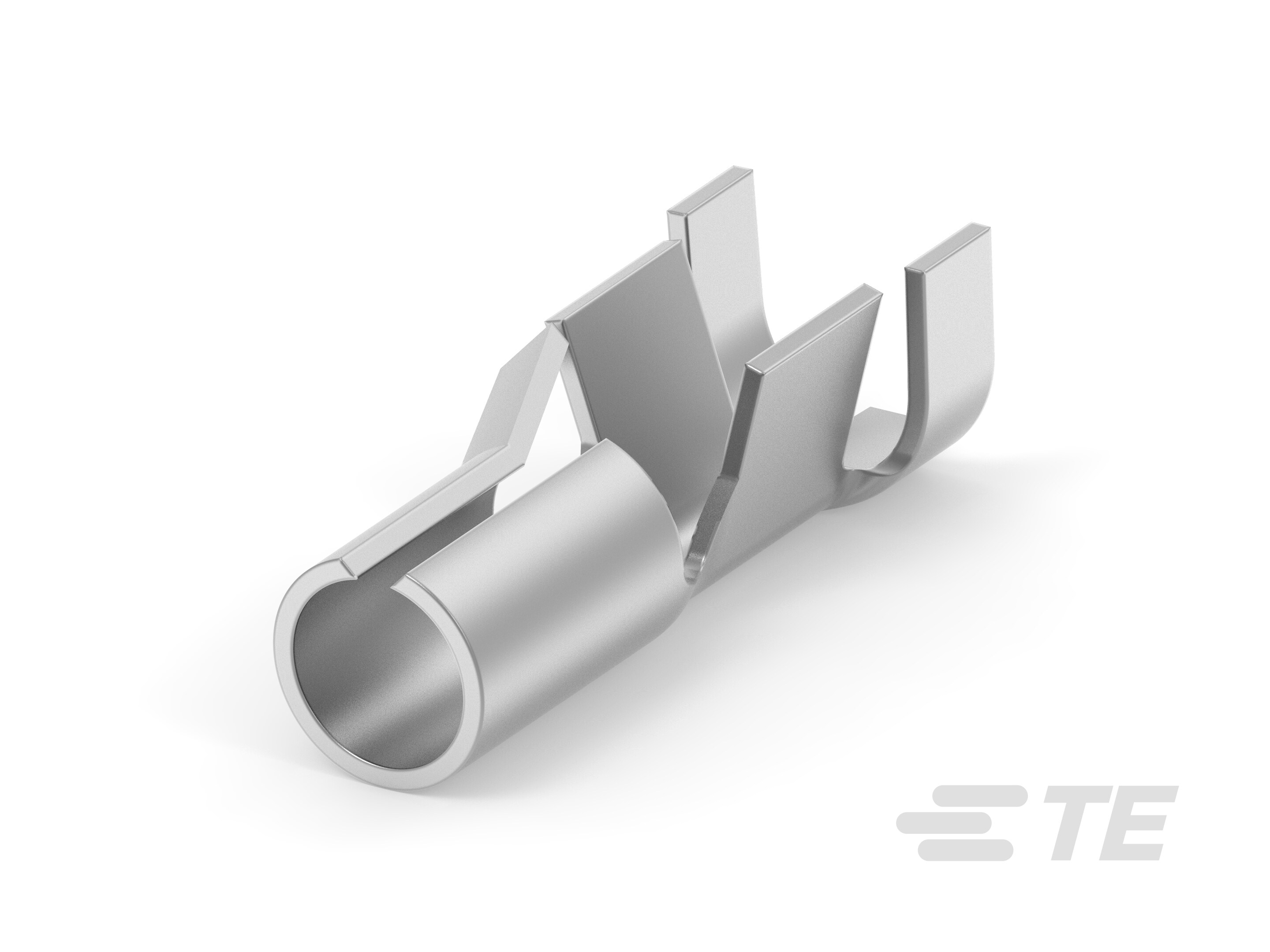

735202-2
Receptacle, 3.96 mm [.156 in] Pin Diameter, 20 – 15 AWG, .5 – 1.5 mm² Wire, 1021 – 3256 CMA, Open Barrel, Tin Plating, AMPLIVAR
735202-2
Receptacle, 3.96 mm [.156 in] Pin Diameter, 20 – 15 AWG, .5 – 1.5 mm² Wire, 1021 – 3256 CMA, Open Barrel, Tin Plating, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 735202-2
- TE 内部产品描述 AMPLIVAR RECEPTACLE FOR .156 D
-
压接导线端子类型 : 母端
-
接合插针直径 : 3.96 mm [ .156 in ]
-
兼容的绝缘直径范围 (mm): 2.8 – 4.6, 4.6
-
兼容的绝缘直径范围 (in): .11 – .181, .181
-
线径 (AWG): 20 – 15
-
线径 (mm²): .5 – 1.5
文档
产品图纸
- recept. amplivar espigo de amp ENG_CD_735202_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_735202-2_K.pdf 3D
- 下载查看 ENG_CVM_CVM_735202-2_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_735202-2_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_735202-2_K.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2080_O.pdf 英文版本
- S_114-2080_O.tif 英文版本
- 产品规格 ENG_SS_108-143150_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯
-
电线绝缘支持固定类型 : 绝缘支撑
接触件特性
-
压接导线端子类型 : 母端
-
接合插针直径 : 3.96 mm [ .156 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 2.8 – 4.6, 4.6
-
兼容的绝缘直径范围 (in): .11 – .181, .181
-
线径 (AWG): 20 – 15
-
线径 (mm²): .5 – 1.5
-
线径 (CMA): 1021 – 3256
-
压线筒内径 (mm): 1.65, 4.8
-
压线筒内径 (in): .065, .19
-
端子材料厚度 : .46 mm [ .018 in ]
-
产品总长度 : 18.54 mm [ .73 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装方法 : 带
