该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

数据表/目录页

使用说明书

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 绝缘连接器技术 : 剥线

  • 穿孔(主线和公端) :

  • 穿孔和剥线(对侧) :

  • 剥线(主线和公端) :

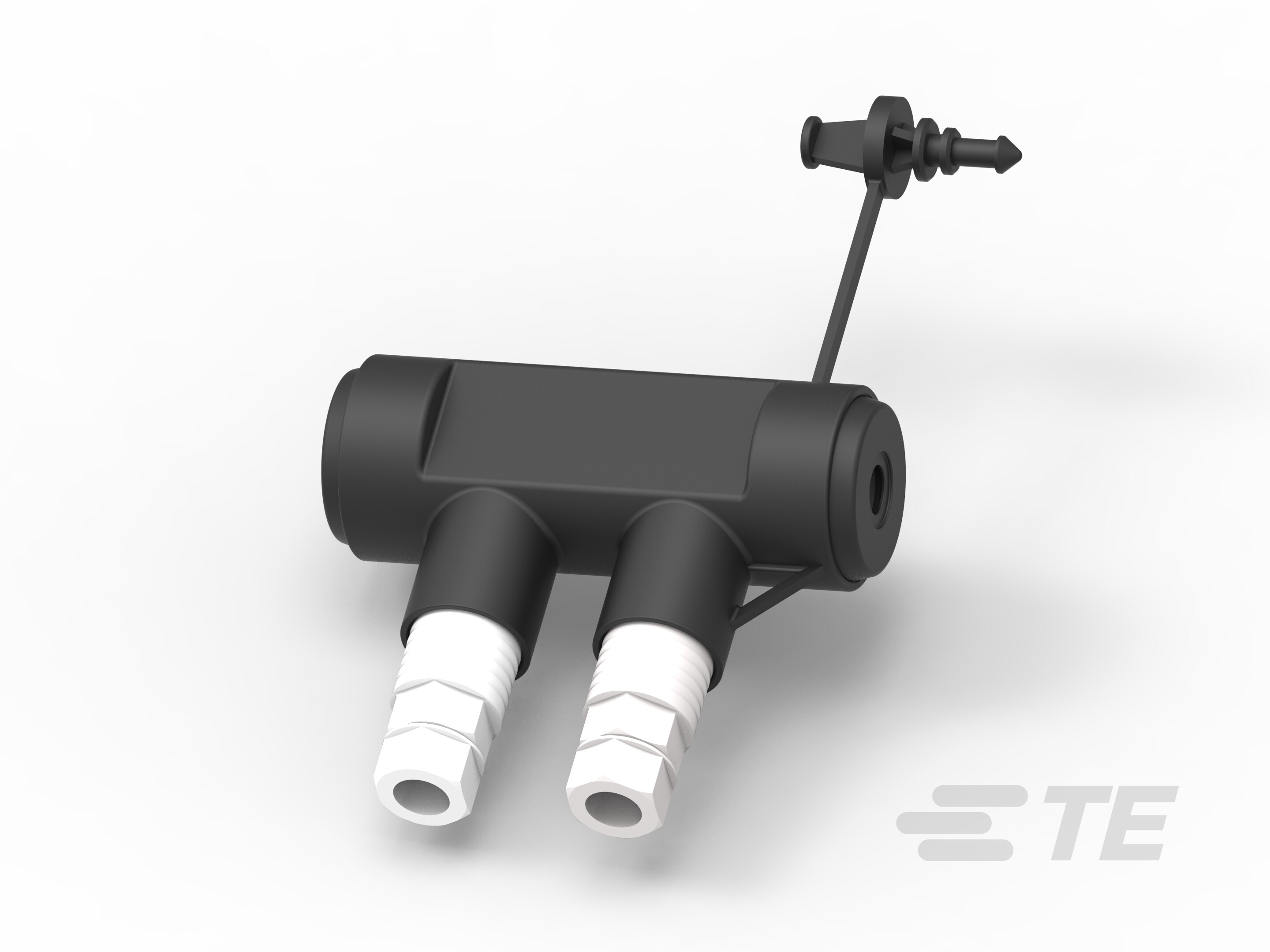

  • 产品系列 : 螺栓预绝缘套管

电气特征

  • 绝缘连接器电压等级 (kV): ≤ 1

  • 导线绝缘 : XLPE

  • 负载下连接(最大 90A) :

  • 额定电流 (A): 90

主体特性

  • 产品重量 (g): 85

机械附件

  • 剪床头断裂扭矩 (Nm): 10

  • 剪床头系统 :

尺寸

  • 导体线径范围(铝/铜) (mm²): 4 – 35

  • 导线绝缘厚度(最大值) : 2 mm [ .079 in ]

  • 剪床头尺寸(对边) (mm): 13

操作/应用

  • 开销 :

  • 应用类型 : 绝缘服务线路

行业标准

  • 标准参考 : NFC 33 020

产品供货情况

  • 绝缘连接器产品供货情况 : ANZPAC, ASIA, EMEA, 中国, 美洲

  • 最小订货量 : 30

包装特性

  • 最小封装单元 : 10

产品合规性
