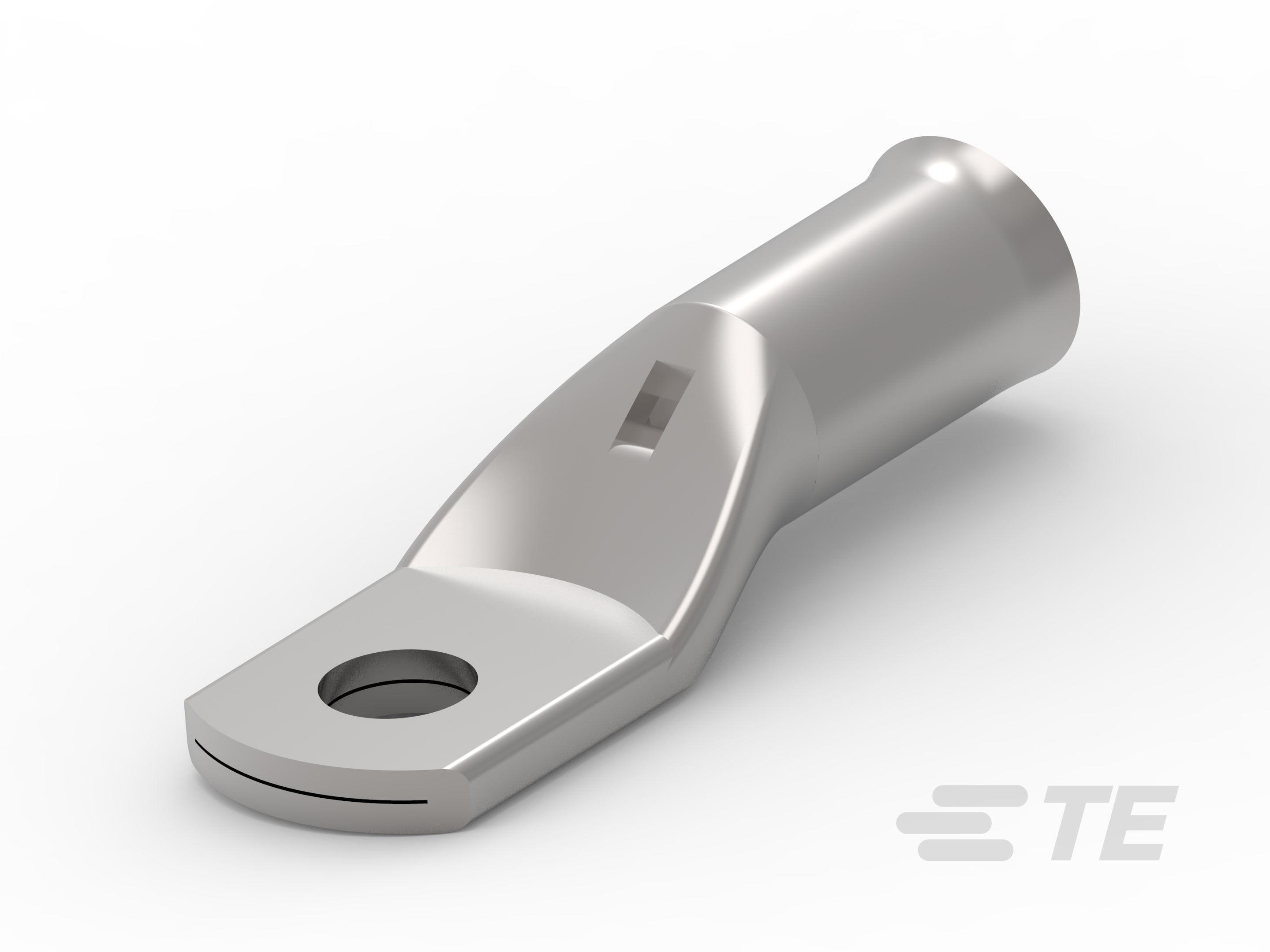

710032-6
Crimp, ≤ 1 kV, Copper, Hexagonal or Indent Crimping, Copper, Indoor / Outdoor, Copper, 10 – 10 AWG/kcmil Conductor, SIMEL XCT, Compression Connectors
710032-6
Crimp, ≤ 1 kV, Copper, Hexagonal or Indent Crimping, Copper, Indoor / Outdoor, Copper, 10 – 10 AWG/kcmil Conductor, SIMEL XCT, Compression Connectors
-
- SIMEL
- SIMEL XCT
- TE 内部编号 710032-6
- TE 内部产品描述 XCT 6-8
- 别名 ID 588770-000 SIML-0-0710032-6
-
产品供货情况 : 欧洲、中东和非洲
-
安装技术 : 压接
-
电压等级 (kV): ≤ 1
-
兼容导体材料 : 铜
-
压接类型 : 六角形或凹痕压接
文档
产品图纸
- XCT 6-.. ENG_CD_710032_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_710032-6_D.pdf 3D
- 下载查看 ENG_CVM_CVM_710032-6_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_710032-6_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_710032-6_D.3d_stp.zip 英文版本
数据表/目录页
- XCT-COPPER-TUBULAR-TERMINALS-FITTINGS ENG_DS_EPP-2322-XCT_1910.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
安装技术 : 压接
结构特性
-
孔数 : 1
电气特征
-
电压等级 (kV): ≤ 1
主体特性
-
压缩压线筒类型 : 标准
-
兼容导体材料 : 铜
-
主要产品材料 : 铜
-
面板端子材料 : 铜
接触件特性
-
压接类型 : 六角形或凹痕压接
尺寸
-
压线筒外径 : 5.6 mm [ .22 in ]
-
压线筒内径 : 3.3 mm [ .129 in ]
-
掌孔直径 : 8.3
-
兼容导体直径范围 (AWG/kcmil): 10 – 10
-
兼容的导体截面范围 (mm²): 6
操作/应用
-
电源元件应用类型 : 室内, 室外
-
压缩连接器产品类型 : 终端盒
行业标准
-
与已批准的标准产品兼容 : 旨在满足 NFC 20-130 要求
产品供货情况
-
产品供货情况 : 欧洲、中东和非洲
