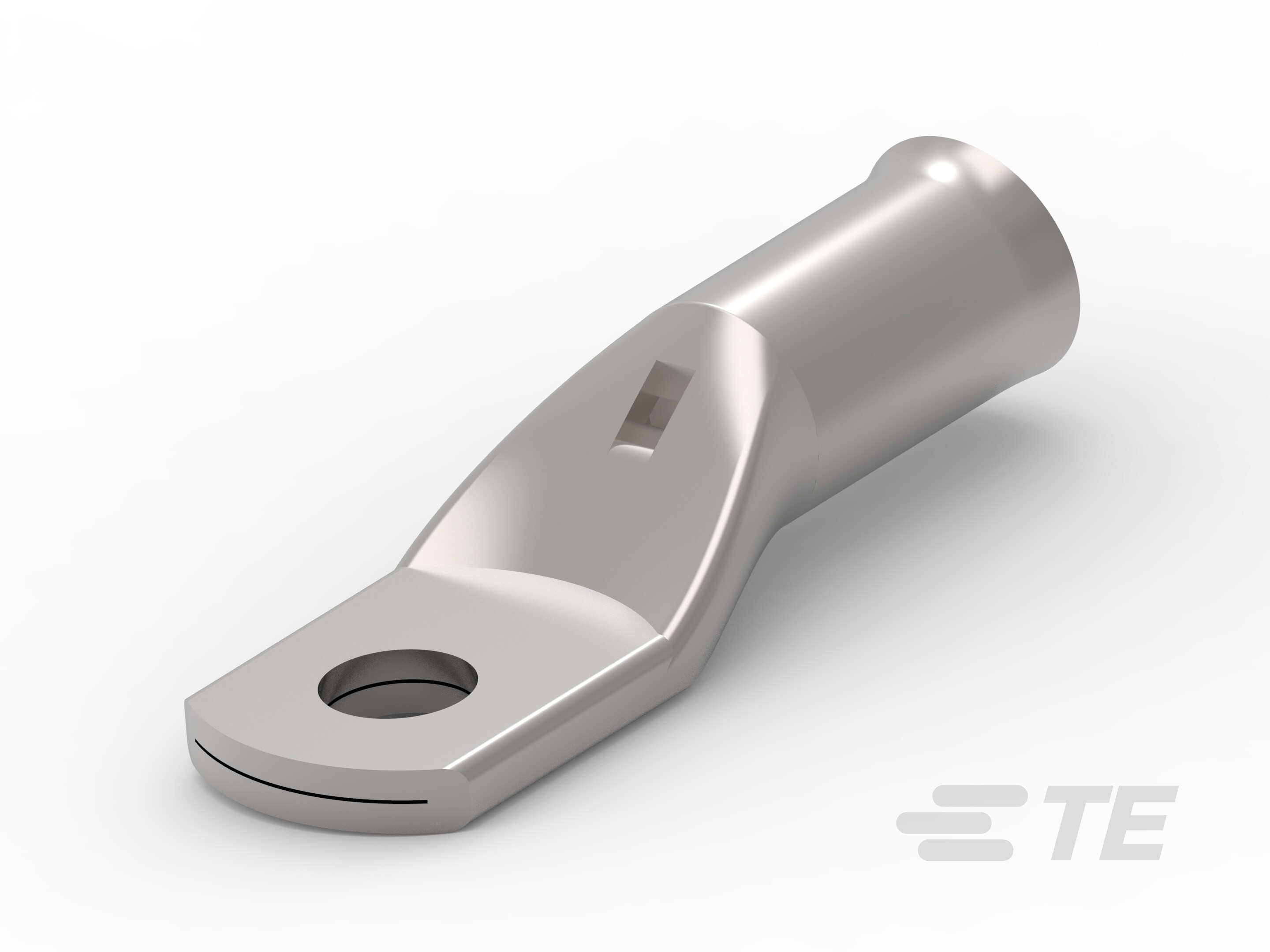

710026-8
Europe, Middle East & Africa, Crimp, ≤ 1 kV, Copper, Hexagonal or Indent Crimping, Copper, SIMEL XCT, Compression Connectors
710026-8
Europe, Middle East & Africa, Crimp, ≤ 1 kV, Copper, Hexagonal or Indent Crimping, Copper, SIMEL XCT, Compression Connectors
-
- SIMEL
- SIMEL XCT
- TE 内部编号 710026-8
- TE 内部产品描述 XCT 25-12
- 别名 ID 081140-000 SIML-0-0710026-8
-
产品供货情况 : 欧洲、中东和非洲
-
安装技术 : Crimp
-
电压等级 (kV): ≤ 1
-
Compatible Conductor Material : Copper
-
压接类型 : 六角形或凹痕压接
文档
产品图纸
- XCT 25-.. ENG_CD_710026_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_710026-8_F.pdf 英文版本
- 下载查看 ENG_CVM_710026-8_F.2d_dxf.zip 英文版本
- ENG_CVM_710026-8_F.3d_igs.zip 英文版本
- ENG_CVM_710026-8_F.3d_stp.zip 英文版本
数据表/目录页
- XCT-COPPER-TUBULAR-TERMINALS-FITTINGS ENG_DS_EPP-2322-XCT_1910.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
安装技术 : Crimp
结构特性
-
孔数 : 1
电气特征
-
电压等级 (kV): ≤ 1
主体特性
-
Compatible Conductor Material : Copper
-
主要产品材料 : 铜
-
Palm Terminal Material : Copper
-
Compression Barrel Type : Standard
接触件特性
-
压接类型 : 六角形或凹痕压接
尺寸
-
压线筒内径 : 6.6 mm [ .259 in ]
-
掌孔直径 : 12
-
兼容导体直径范围 (AWG/kcmil): 3 – 3
-
兼容的导体截面范围 (mm²): 25
-
Barrel Outside Diameter : 9.5 mm [ .374 in ]
操作/应用
-
电源元件应用类型 : 室内, 室外
-
Compression Connector Product Type : Terminal Lug
行业标准
-
与已批准的标准产品兼容 : Designed to Meet NFC 20-130 Requirements
产品供货情况
-
产品供货情况 : 欧洲、中东和非洲
