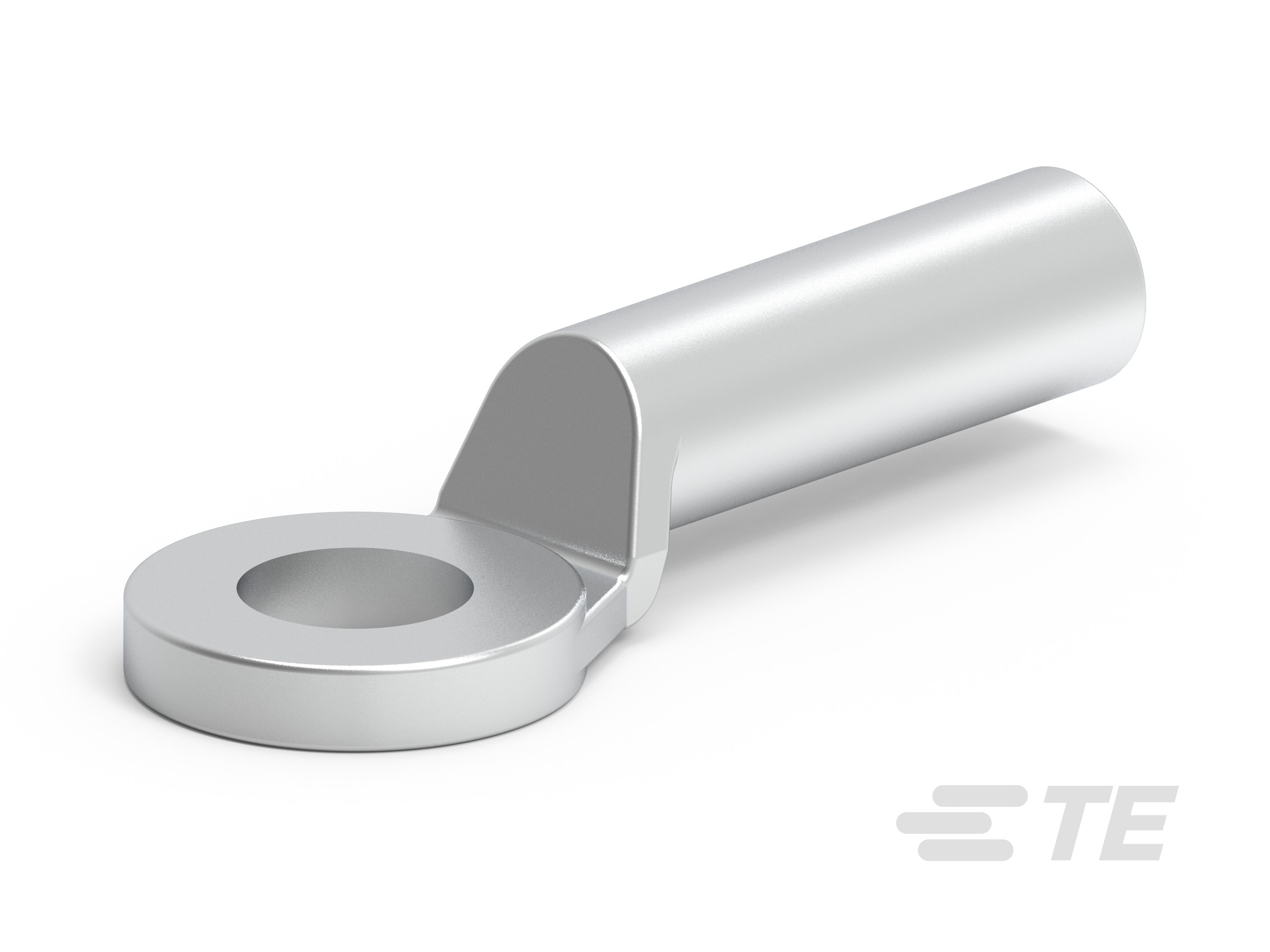

709217-1

Compression, ≤ 36 kV, Copper, Hexagonal Crimping, Copper, Indoor / Outdoor, Copper, 3/0 – 3/0 AWG/kcmil Conductor, Compression Connectors

DPD7-95-709217-1

709217-1

Compression, ≤ 36 kV, Copper, Hexagonal Crimping, Copper, Indoor / Outdoor, Copper, 3/0 – 3/0 AWG/kcmil Conductor, Compression Connectors

    • SIMEL
  • TE 内部编号 709217-1
  • TE 内部产品描述 DPD7-95
  • 别名 ID 207728-000 SIML-0-0709217-1

  • 产品供货情况 : 欧洲、中东和非洲

  • 安装技术 : 压力

  • 电压等级 (kV): ≤ 36

  • 兼容导体材料 : 铜

  • 压接类型 : 六角形压接

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 安装技术 : 压力

  • 螺钉尺寸 : M20

结构特性

  • 孔数 : 1

电气特征

  • 电压等级 (kV): ≤ 36

主体特性

  • 压缩压线筒类型 : 标准

  • 导体类型 : 绞线

  • 兼容导体材料 : 铜

  • 主要产品材料 : 铜

  • 面板端子材料 : 铜

接触件特性

  • 压接类型 : 六角形压接

尺寸

  • 压线筒内径 : 13.5 mm [ .531 in ]

  • 接线片宽度 : 30 mm [ 1.181 in ]

  • 压线筒长度 : 33 mm [ 1.299 in ]

  • 压线筒外径 : 21 mm [ .826 in ]

  • 接线片长度 : 79 mm [ 3.11 in ]

  • 掌孔直径 : 12.8

  • 兼容导体直径范围 (AWG/kcmil): 3/0 – 3/0

  • 兼容的导体截面范围 (mm²): 95

操作/应用

  • 电源元件应用类型 : 室内, 室外

  • 压缩连接器产品类型 : 终端盒

产品供货情况

  • 产品供货情况 : 欧洲、中东和非洲
