709034-1

Europe, Middle East & Africa, Crimp, ≤ 1 kV, Aluminum, Hexagonal Crimping, Aluminum / Copper, SIMEL ACX, Compression Connectors

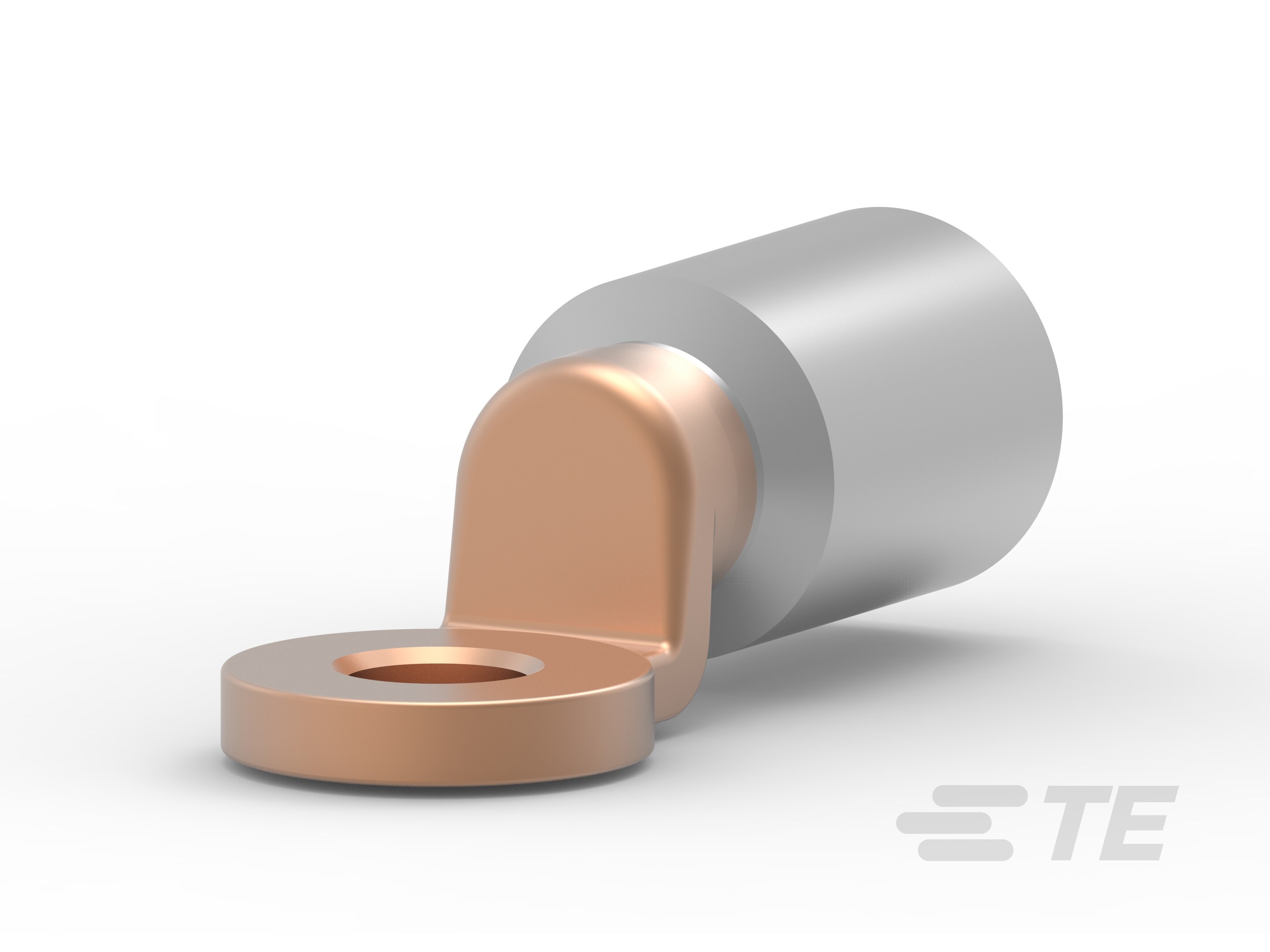

ACX 150-709034-1

709034-1

Europe, Middle East & Africa, Crimp, ≤ 1 kV, Aluminum, Hexagonal Crimping, Aluminum / Copper, SIMEL ACX, Compression Connectors

    • SIMEL
    • SIMEL ACX
  • TE 内部编号 709034-1
  • TE 内部产品描述 ACX 150
  • 别名 ID 539560-000 SIML-0-0709034-1

  • 产品供货情况 : 欧洲、中东和非洲

  • 安装技术 : Crimp

  • 电压等级 (kV): ≤ 1

  • Compatible Conductor Material : Aluminum

  • 压接类型 : 六角形压接

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 安装技术 : Crimp

结构特性

  • 孔数 : 1

电气特征

  • 电压等级 (kV): ≤ 1

主体特性

  • Compatible Conductor Material : Aluminum

  • 主要产品材料 : 铜, 铝

  • Palm Terminal Material : Copper

  • Compression Barrel Type : Standard

接触件特性

  • 压接类型 : 六角形压接

尺寸

  • 压线筒内径 : 15.5 mm [ .61 in ]

  • 掌孔直径 : 12.8

  • 兼容导体直径范围 (AWG/kcmil): 300 – 300

  • 兼容的导体截面范围 (mm²): 150

  • Barrel Outside Diameter : 27 mm [ 1.06 in ]

  • 压线筒长度 : 30 mm [ 1.181 in ]

操作/应用

  • 电源元件应用类型 : 室内

  • Compression Connector Product Type : Terminal Lug

行业标准

  • 与已批准的标准产品兼容 : Designed to Meet NFC 63-061 Class B Requirements

产品供货情况

  • 产品供货情况 : 欧洲、中东和非洲
