该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

708366-3

Europe, Middle East & Africa, Compression, ≤ 36 kV, Copper, Hexagonal Crimping, Copper, Compression Connectors

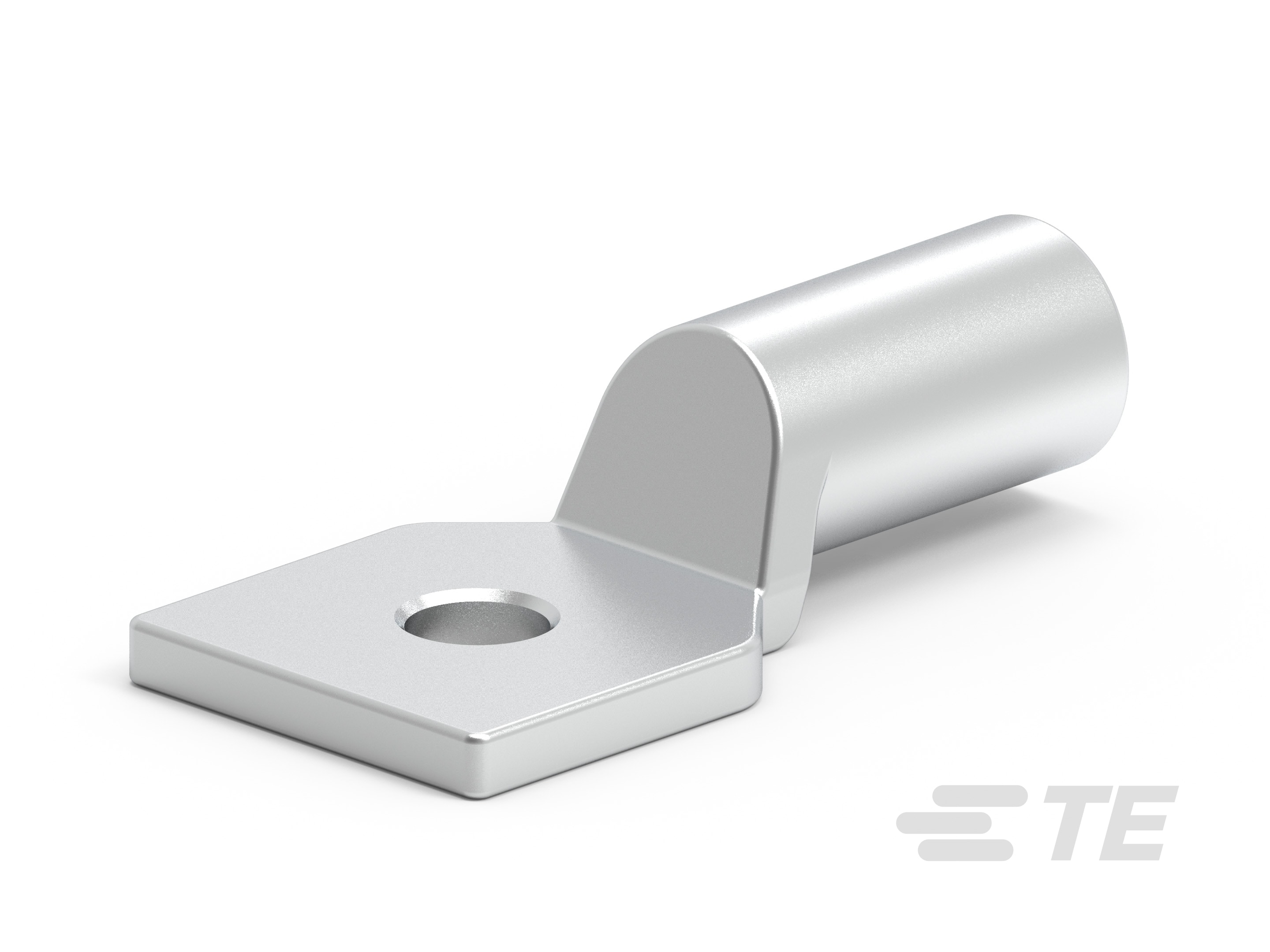

DPD7 95/50X40 D16.5 E-708366-3

708366-3

Europe, Middle East & Africa, Compression, ≤ 36 kV, Copper, Hexagonal Crimping, Copper, Compression Connectors

  • TE 内部编号 708366-3
  • TE 内部产品描述 DPD7 95/50X40 D16.5 E
  • 别名 ID 286504-000 SIML-0-0708366-3

  • 产品供货情况 : 欧洲、中东和非洲

  • 安装技术 : Compression

  • 电压等级 (kV): ≤ 36

  • Compatible Conductor Material : Copper

  • 压接类型 : 六角形压接

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 安装技术 : Compression

  • 螺钉尺寸 : M16

结构特性

  • 孔数 : 1

电气特征

  • 电压等级 (kV): ≤ 36

主体特性

  • 导体类型 : 绞线

  • Compatible Conductor Material : Copper

  • 主要产品材料 : 铜

  • Palm Terminal Material : Copper

  • Compression Barrel Type : Standard

接触件特性

  • 压接类型 : 六角形压接

尺寸

  • 压线筒内径 : 13.5 mm [ .531 in ]

  • 掌孔直径 : 16.5

  • 兼容导体直径范围 (AWG/kcmil): 2 – 2

  • 兼容的导体截面范围 (mm²): 35

  • Barrel Outside Diameter : 21 mm [ .826 in ]

  • 接线片长度 : 83 mm [ 3.267 in ]

  • 压线筒长度 : 33 mm [ 1.299 in ]

  • 接线片宽度 : 35 mm [ 1.377 in ]

操作/应用

  • 电源元件应用类型 : 室内, 室外

  • Compression Connector Product Type : Terminal Lug

产品供货情况

  • 产品供货情况 : 欧洲、中东和非洲

产品合规性
