7-2337939-4

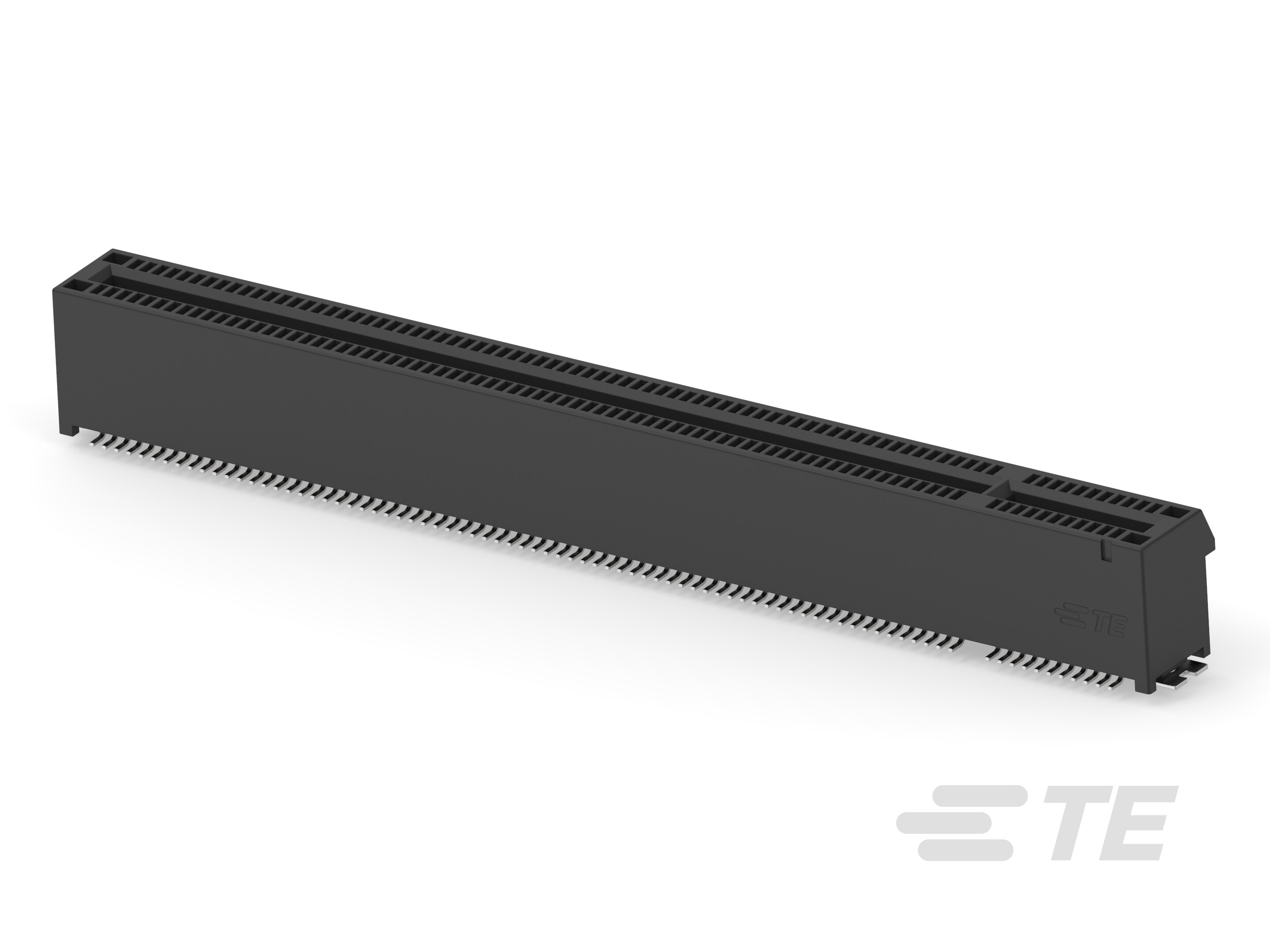

Board-to-Board, 164 Position, 1 mm [.039 in] Centerline, Vertical, Black, 11.25 mm [.442 in] Height, PCI & PCI Express Connectors

PCIE GEN4 CON,SMT,164POS,30u

7-2337939-4

Board-to-Board, 164 Position, 1 mm [.039 in] Centerline, Vertical, Black, 11.25 mm [.442 in] Height, PCI & PCI Express Connectors

  • TE 内部编号 7-2337939-4
  • TE 内部产品描述 PCIE GEN4 CON,SMT,164POS,30u",MYLAR,HT

  • 连接器系统 : 板对板

  • 位数 : 164

  • PCI 世代 : IV

  • 中心线（间距） : 1 mm [ .039 in ]

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

查看所有特性
更多 更少

文档

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

  • 可密封 : 否

结构特性

  • 位数 : 164

  • PCB 安装方向 : 垂直

  • 弹射器 : 不带

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金 (Au)

  • 端子底板材料 : 镍

  • PCB 端子端接区域电镀材料厚度 : 2.54 µm [ 100 µin ]

  • 端子额定电流（最大值） (A): 1.1

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装固定类型 : SMT 压具

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : 含 30% G.F 的 LCP

  • 中心线（间距） : 1 mm [ .039 in ]

尺寸

  • 连接器长度 : 89 mm [ 3.503 in ]

  • PCB 厚度（已接受） (mm): 1.57

  • 连接器高度 : 11.25 mm [ .442 in ]

  • 连接器宽度 : 8.75 mm [ .345 in ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 总线类型 : PCI Express

  • PCI 世代 : IV

包装特性

  • 封装方法 : 盒和托盘
