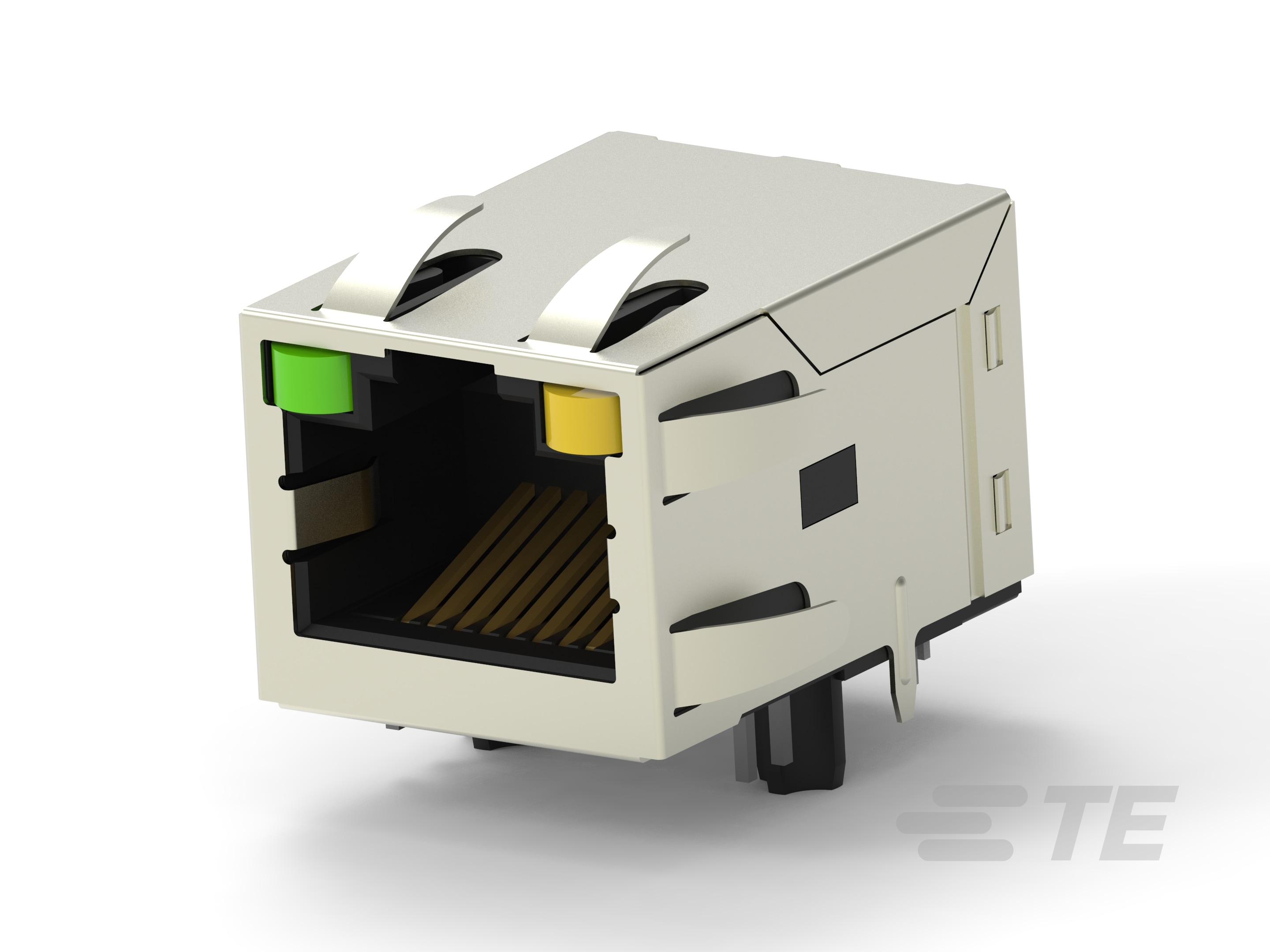

RJ45 with Integrated Magnetics Connector, Single Port, 1 x 1, Standard Connector Contact Density, Jack, Shielded, Cat 5e, Industrial RJ45 Mag Jack
7-2301994-7
RJ45 with Integrated Magnetics Connector, Single Port, 1 x 1, Standard Connector Contact Density, Jack, Shielded, Cat 5e, Industrial RJ45 Mag Jack
-
- 工业 RJ45 Mag Jack
- TE 内部编号 7-2301994-7
- TE 内部产品描述 RJ45 JACK INT.MAG. 1GB LED 1X1 INV.
-
模块化插座和插头接口类型 : 带集成磁体的 RJ45
-
端口配置 : 单端口
-
端口矩阵配置 : 1 x 1
-
模块化插座和插头产品 : RJ 型插座和插头
-
连接器端子密度 : 标准
文档
产品图纸
- RJ45 JACK INT.MAG. 1Gb LED 1x1 INV. ENG_CD_7-2301994-7_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_7-2301994-7_A.pdf 3D
- 下载查看 ENG_CVM_CVM_7-2301994-7_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_7-2301994-7_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_7-2301994-7_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94447_A5.pdf 英文版本
- 产品规格 ENG_SS_108-94552_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
模块化插座和插头接口类型 : 带集成磁体的 RJ45
-
模块化插座和插头产品 : RJ 型插座和插头
-
模块化连接器种类 : 插座
-
接地选项 : PCB 和面板接地
-
连接器和端子端接到 : 印刷电路板
结构特性
-
端口配置 : 单端口
-
端口矩阵配置 : 1 x 1
-
连接器端子密度 : 标准
-
位数 : 8
-
装载位置数量 : 8
-
PCB 安装方向 : 直角
-
PCB 接地片数量 : 2
-
面板接地片数量 : 6
-
面板接地位置 : 顶部和侧面
信号特征
-
数据速率 (Mb/s): 1000
主体特性
-
屏蔽材料 : 黄铜
-
屏蔽电镀材料 : 镍
-
模块化插座插销方向 : 反向 - 闭锁
-
连接器外形 : 标准
-
LED 颜色（右下角） : 无
-
LED 颜色（左下角） : 无
-
PCB 接地片位置 : 3.05 mm [ .12 in ]
-
屏蔽电镀涂层 : 哑光
-
绝缘子材料 : LCP
-
LED 颜色（右上角） : 绿色/黄色
-
PCB 保持特性材料 : LCP
-
LED 颜色（左上角） : 绿色/黄色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子底板材料 : 镍
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
端子接触部电镀材料 : 金
-
端子基材 : 铜合金
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 板锁
壳体特性
-
接合入口位置 : 侧
-
壳体颜色 : 黑色
-
外壳材料 : LCP（液晶聚合物）
尺寸
-
连接器高度 : 13.8 mm [ .544 in ]
使用环境
-
工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
指示器类型 : LED
-
屏蔽 : 是
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
性能类别 : 5e 类
包装特性
-
封装数量 : 50
-
封装方法 : Tray
其他
-
屏蔽层面板接地类型 : 屏蔽层带有底部面板接地。
