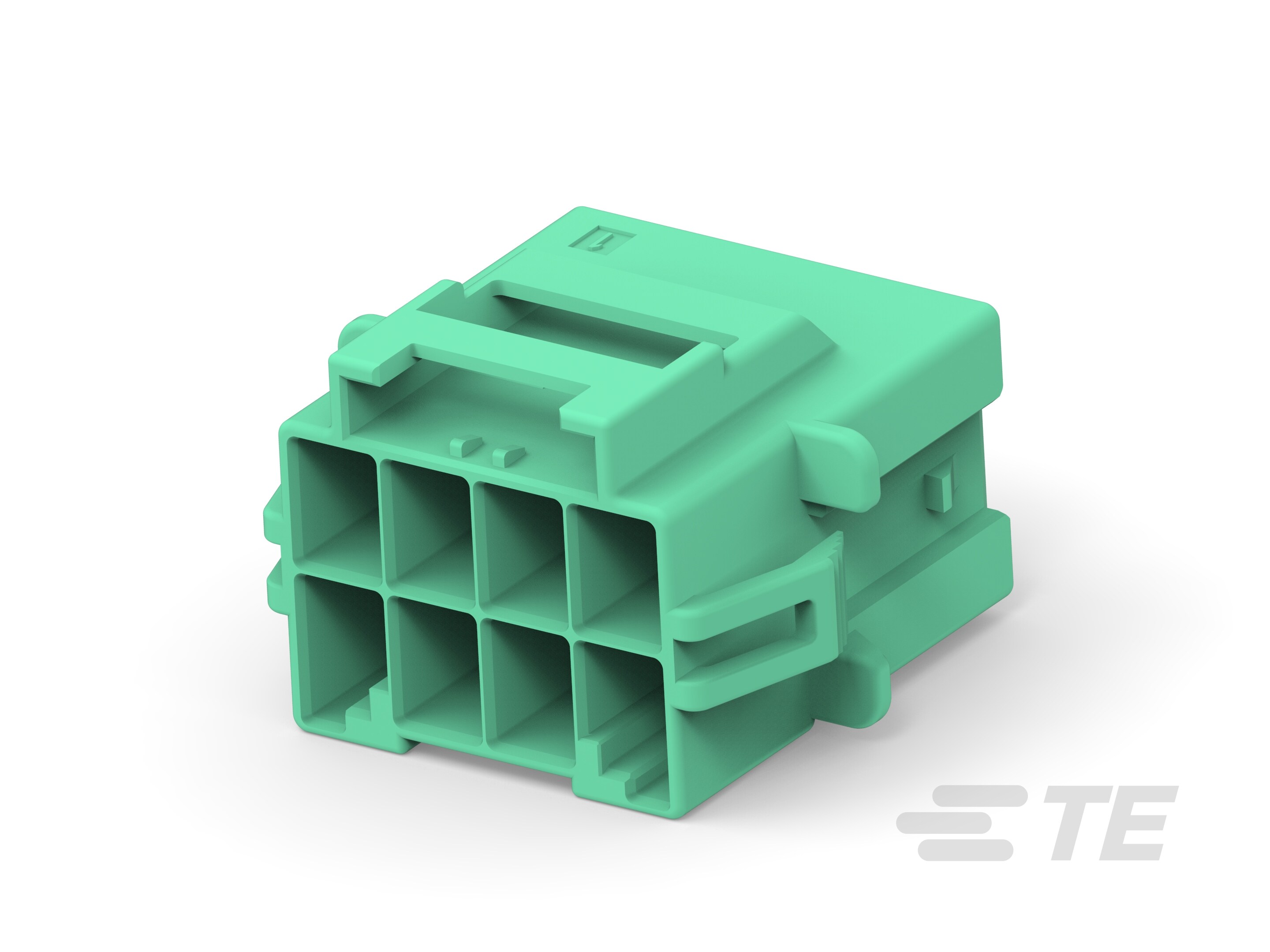

7-2232264-4

8 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-0, 6 mm [.236 in] Centerline, 2 Row, 600 VAC, Wire & Cable, Power, Power Triple Lock

全部查看 三重锁定电源连接器：灼热丝帽 (44)
PTL 2X4 CAP PANEL MT GLW WIRE KEY C GRN-7-2232264-4

7-2232264-4

8 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-0, 6 mm [.236 in] Centerline, 2 Row, 600 VAC, Wire & Cable, Power, Power Triple Lock

全部查看  三重锁定电源连接器：灼热丝帽 (44)
    • POWER TRIPLE LOCK
  • TE 内部编号 7-2232264-4
  • TE 内部产品描述 PTL 2X4 CAP PANEL MT GLW WIRE KEY C GRN

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 线缆端接方法 : 压接

  • 连接器系统 : 线到线

  • 壳体内的端子定位力 : 不带

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到线

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 8

  • 行数 : 2

  • 电源位置数量 : 8

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

主体特性

  • 主要产品颜色 : 绿色

  • 连接器和键控代码 : C

  • 出线角度 (°): 180°

接触件特性

  • 端子布局 : 矩阵

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 公端

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性类型 : 锁闩

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线（间距） : 6 mm [ .236 in ]

  • 外壳材料 : 尼龙 GF

尺寸

  • 连接器高度 (mm): 23.05

  • 面板厚度（建议值） : 1 – 2 mm [ .039 – .079 in ]

  • 行间距 : 8.1 mm [ .319 in ]

使用环境

  • 工组温度范围 : -55 – 140 °C [ -67 – 284 °F ]

操作/应用

  • 电路应用 : 电源

识别标记

  • 电路识别特性 : 带有

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • UL 等级 : 获得认可

  • 与机构/标准产品兼容 : UL

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : GWT 750°C（无火焰）

包装特性

  • 封装方法 : Carton
