7-1571986-2

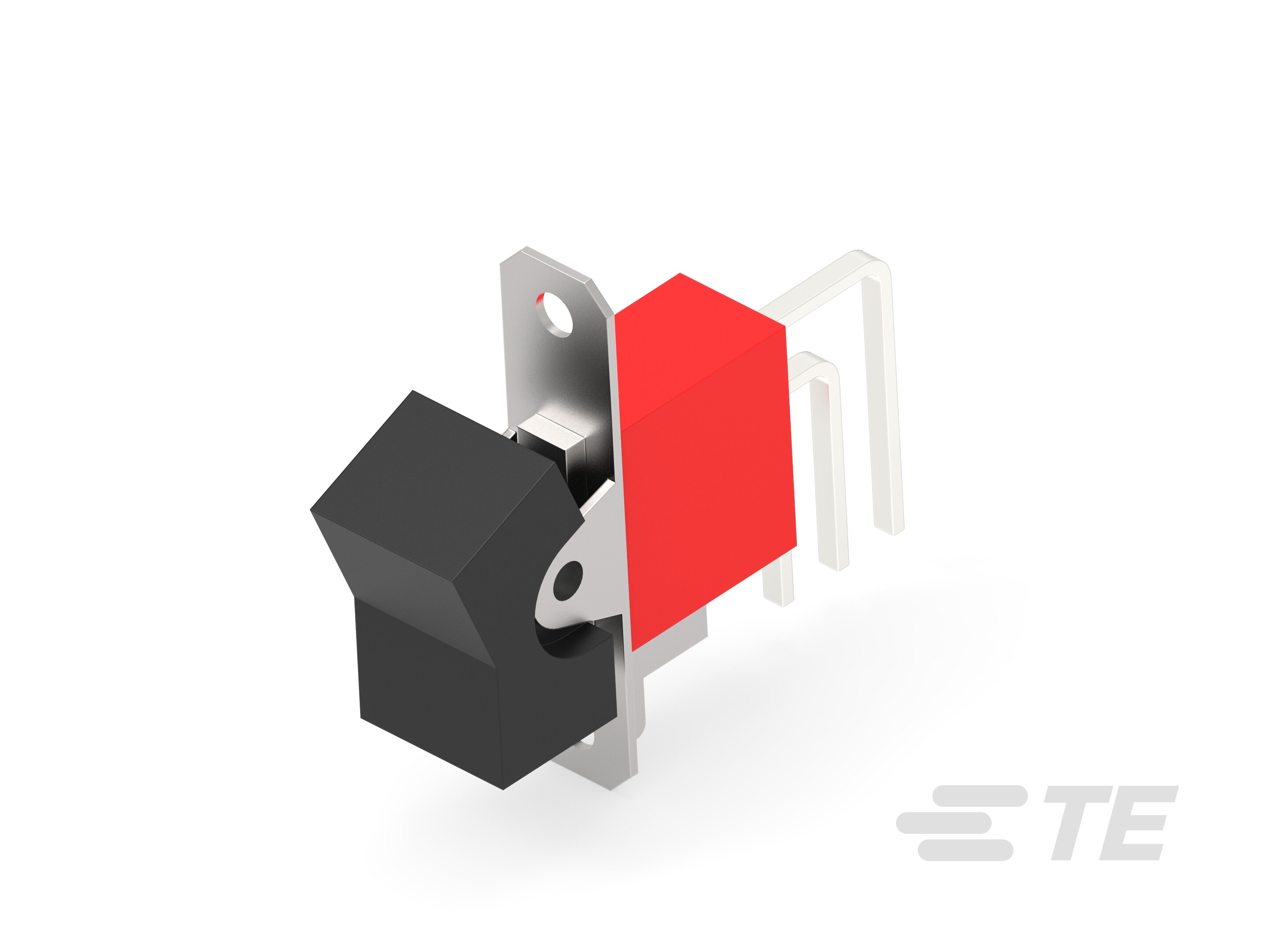

Power Rocker Switch, Board Mount, 10.62 x 17.96 mm [.418 x .707 in] Panel Cutout, Silver Contact Plating, ALCOSWITCH Gemini A Series
7-1571986-2
Power Rocker Switch, Board Mount, 10.62 x 17.96 mm [.418 x .707 in] Panel Cutout, Silver Contact Plating, ALCOSWITCH Gemini A Series
-
- ALCOSWITCH
- Alcoswitch Gemini A 系列
- TE 内部编号 7-1571986-2
- TE 内部产品描述 A101J1AV2Q004AM marking O -
- 别名 ID A101J1AV2Q004AM
-
开关类型 : 电源跷板开关
-
产品安装类型 : 板安装
-
指示灯/压印图例 : 无
-
面板切口尺寸 : 10.62 x 17.96 mm [ .418 x .707 in ]
-
开关端子电镀材料 : 银
文档
产品图纸
- GEMINI A SERIES ROCKER SWITCH SINGLE POLE ENG_CD_1571986_A12.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_7-1571986-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_7-1571986-2_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_7-1571986-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_7-1571986-2_B.2d_dxf.zip 英文版本
数据表/目录页
- GEMINI_SERIES_SWITCHES_QUICK_REF_GUIDE_2-1773458-5 ENG_DS_2-1773458-5_GEMINI_SERIES_SWITCHES_QRG_0411.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
开关类型 : 电源跷板开关
-
致动器类型 : 小
-
致动器种类 : 摇臂
-
开关连接类型 : 印刷电路
结构特性
-
指示灯/压印图例 : 无
-
面板切口尺寸 : 10.62 x 17.96 mm [ .418 x .707 in ]
-
配置（极掷） : 单极 - 双掷
-
操作功能 : 开开
电气特征
-
触点额定电流 (A): 2
-
工作电压范围 (VDC): 28
-
工作电压范围 (VAC): 250
主体特性
-
外壳颜色 : 黑色
-
产品方向 : 垂直直角
-
致动器颜色 : 黑色
接触件特性
-
开关端子电镀材料 : 银
机械附件
-
产品安装类型 : 板安装
壳体特性
-
工艺密封 : 否
