TPF11CGPCES0

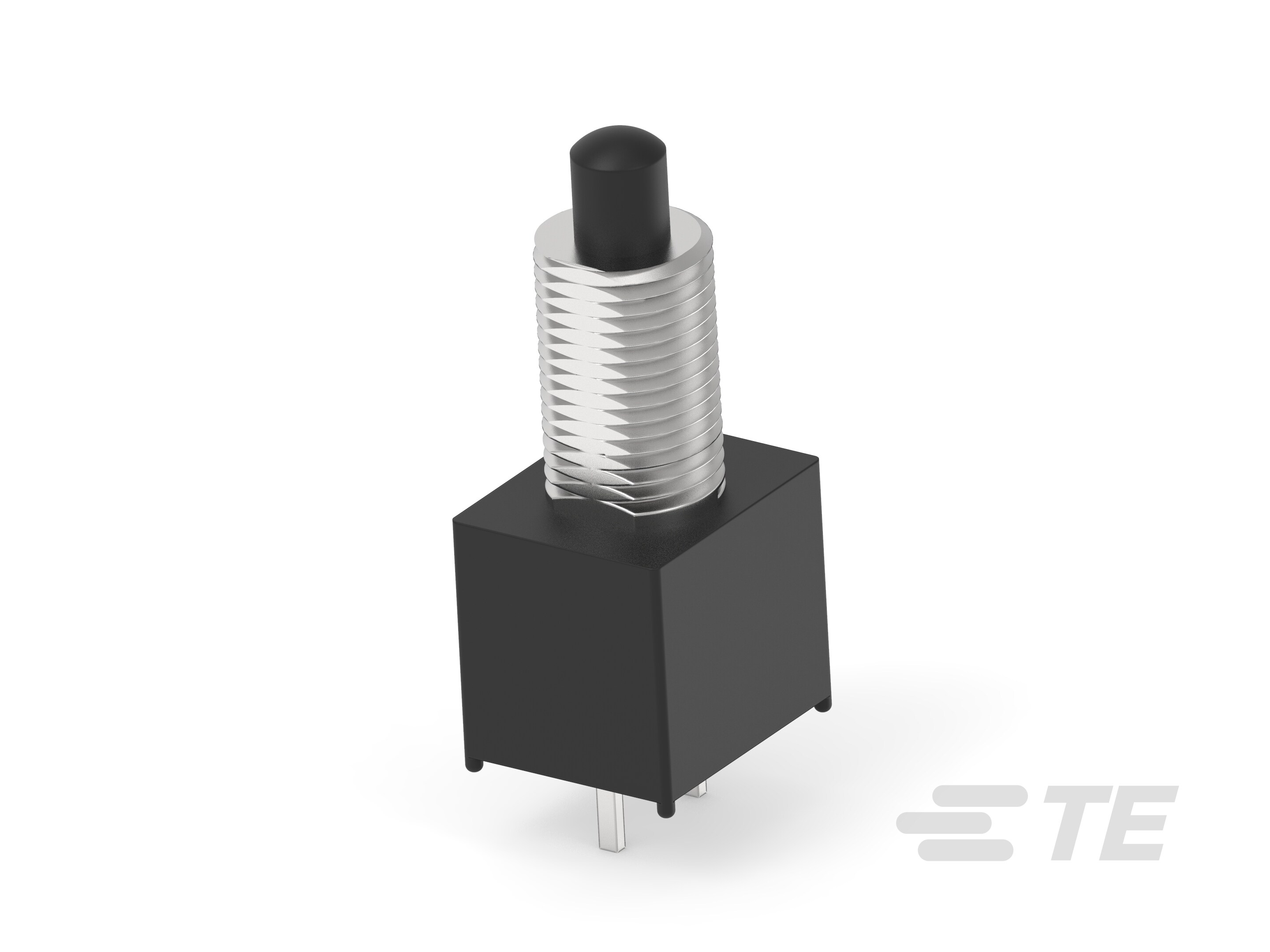

General Purpose Push Button Switch, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, Alcoswitch TP-ES
TPF11CGPCES0
General Purpose Push Button Switch, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, Extended Actuator, Alcoswitch TP-ES
-
- Alcoswitch
- Alcoswitch TP-ES
- TE 内部编号 7-1437572-1
- TE 内部产品描述 TPF11CGPCES0=SEALED TPF11CG-P
-
按钮开关产品类型 : 通用按钮开关
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
-
致动器外形 : 扩展型
-
套管种类 : 螺纹
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_7-1437572-1_A_c-7-1437572-1-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_7-1437572-1_A_c-7-1437572-1-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_7-1437572-1_A_c-7-1437572-1-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_7-1437572-1_A_c-7-1437572-1-a.3d_stp.zip 英文版本
数据表/目录页
- TP Series Data Sheet ENG_DS_1-1437571-0_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
开关连接类型 : 印刷电路
-
按钮开关产品类型 : 通用按钮开关
-
照明 : 不带
-
致动器种类 : 圆形致动器
结构特性
-
配置（极掷） : 单极 - 单掷
-
致动器数量 : 单
-
微动 : 不带
-
支撑架 : 不带
-
开关反馈类型 : 非触觉
-
操作功能 : NO，瞬时
电气特征
-
触点额定电流 (A): .4
-
工作电压范围 (VDC): 20
-
工作电压范围 (VAC): 20
主体特性
-
驱动力 : 50 – 400 g [ 1.77 – 14.12 oz ]
-
产品方向 : 垂直
-
致动器材料 : 聚酰胺
-
外壳材料 : 聚酯
-
致动器外形 : 扩展型
-
套管种类 : 螺纹
-
套管螺纹尺寸 : 1/4-40
-
致动器颜色 : 黑色
接触件特性
-
端子基材 : 铜合金
-
开关端子电镀材料 : 镍打底镀金
端接特性
-
PCB 端接方法 : 通孔 - 焊接
壳体特性
-
小尺寸 : 否
-
工艺密封 : 是
尺寸
-
致动器长度 : 4.06 mm [ .16 in ]
-
按钮宽度 : 3.35 mm [ .132 in ]
使用环境
-
工组温度范围 (°C): -30 – 65
包装特性
-
封装方法 : 批量
