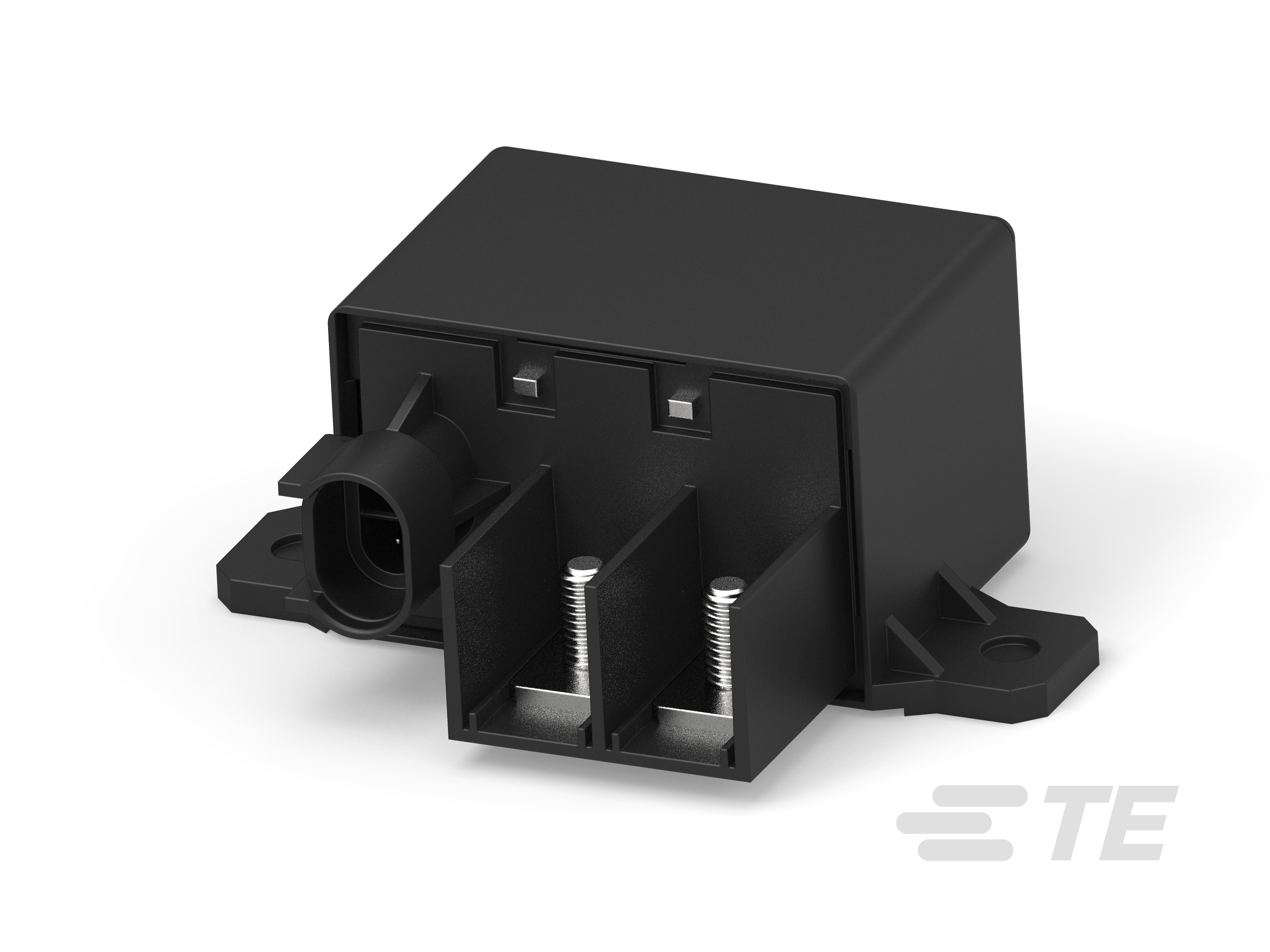

7-1414968-8
High Current Relay, DC, Monostable, 1 Form A SPST-NO, 130 A Contact Rating, 12 VDC Coil Voltage, 12 VDC Contact Voltage, 3.9 W Coil Power, Panel Mount
7-1414968-8
High Current Relay, DC, Monostable, 1 Form A SPST-NO, 130 A Contact Rating, 12 VDC Coil Voltage, 12 VDC Contact Voltage, 3.9 W Coil Power, Panel Mount
- TE 内部编号 7-1414968-8
- TE 内部产品描述 V23132A2001A200-EV-USBX
- 别名 ID V23132-A2001-A200_USBX
-
继电器和接触器类型 : 大电流继电器
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
-
端子排列方式 : 1 Form A SPST-NO
-
触点额定电流 (A): 130
文档
产品图纸
- HCR150 Normally Open - 12V ENG_CD_V23132-A2001-A200_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_7-1414968-8_A.pdf 3D
- 下载查看 ENG_CVM_CVM_7-1414968-8_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_7-1414968-8_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_7-1414968-8_A.3d_stp.zip 英文版本
数据表/目录页
- High Current Relay 150, High Current Devices, High Current Solutions ENG_DS_V23132-X0000-A001_1403.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
继电器和接触器类型 : 大电流继电器
结构特性
-
线圈特性 : 平行电阻器
-
端子排列方式 : 1 Form A SPST-NO
电气特征
-
线圈电阻 (Ω): 37
-
触点额定电流 (A): 130
-
线圈电压额定值 (VDC): 12
-
端子电压额定值 (VDC): 12
-
线圈功率额定值（直流） (W): 3.9
-
端子和线圈间绝缘初始电介质 (Vrms): 1000
主体特性
-
外壳类型 : 防尘
端接特性
-
干线端接和连接类型 : M6 Male
-
线圈端接和连接类型 : Wire Connector
机械附件
-
产品安装类型 : 面板安装
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
环境温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电流类型 : DC
-
线圈励磁系统 : 单稳态
其他
-
线圈功率额定值类 (W): >3 – ≤10
-
端子电流类 (A): >50 – ≤200
