7-1123722-5

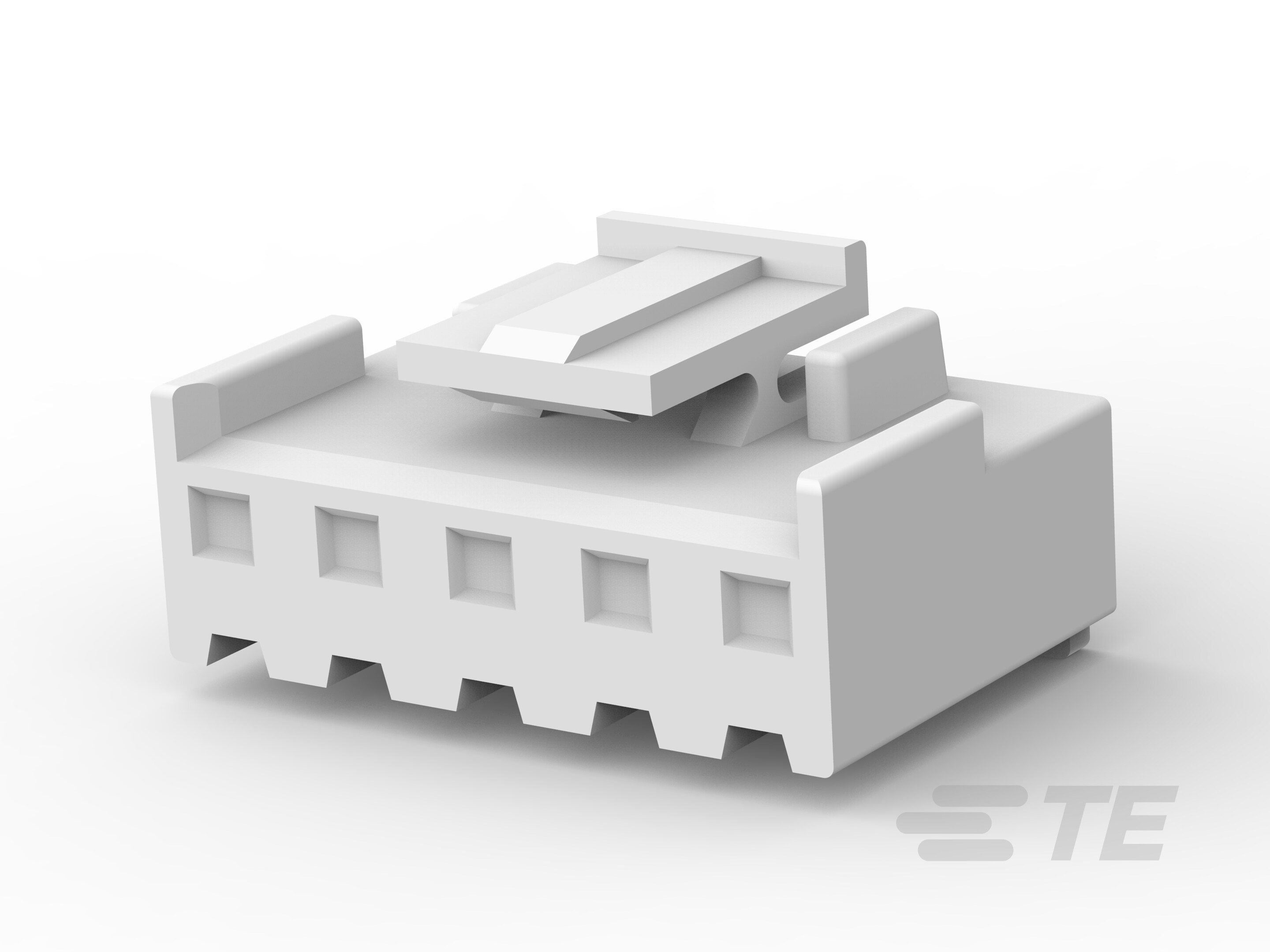

Housing, Plug, Crimp, Wire-to-Board, UL 94V-2, 5 Position, 3.96 mm [.156 in] Centerline, Economy Power, Rectangular Wire & Cable Connectors & Housings
7-1123722-5
Housing, Plug, Crimp, Wire-to-Board, UL 94V-2, 5 Position, 3.96 mm [.156 in] Centerline, Economy Power, Rectangular Wire & Cable Connectors & Housings
-
- 经济型电源
- TE 内部编号 7-1123722-5
- TE 内部产品描述 3.96 EP PLUG HSG 5P(NATURAL)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
接合对准 : 不带
-
接合固定 : 带有
-
接合固定类型 : 插销锁, 锁闩
文档
产品图纸
- 3.96mm PITCH ECONOMY POWER (EP) CONN. PLUG HSG ENG_CD_1123722_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_7-1123722-5_M.pdf 3D
- 下载查看 ENG_CVM_CVM_7-1123722-5_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_7-1123722-5_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_7-1123722-5_M.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32134_A.pdf 英文版本
- 产品规格 ENG_SS_108-5609_M.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19990819_C1_10.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 5
-
行数 : 1
电气特征
-
绝缘电阻 (MΩ): 1000
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子布局 : 直插式
-
壳体内的端子定位力 : 不带
-
端子额定电流（最大值） (A): 8
端接特性
-
线缆端接方法 : 压接
机械附件
-
应力消除 : 不带
-
接合对准 : 不带
-
接合固定 : 带有
-
接合固定类型 : 插销锁, 锁闩
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 尼龙 66
-
中心线（间距） : 3.96 mm [ .156 in ]
尺寸
-
连接器长度 : 7.86 mm [ .309 in ]
-
连接器高度 : 10.5 mm [ .413 in ]
-
连接器宽度 : 13.3 mm [ .524 in ]
-
兼容的绝缘直径范围 : 1.7 – 3 mm [ .067 – .118 in ]
使用环境
-
工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : GWT 750°C（无火焰）
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装方法 : Bag
-
封装数量 : 1600
