696711-1

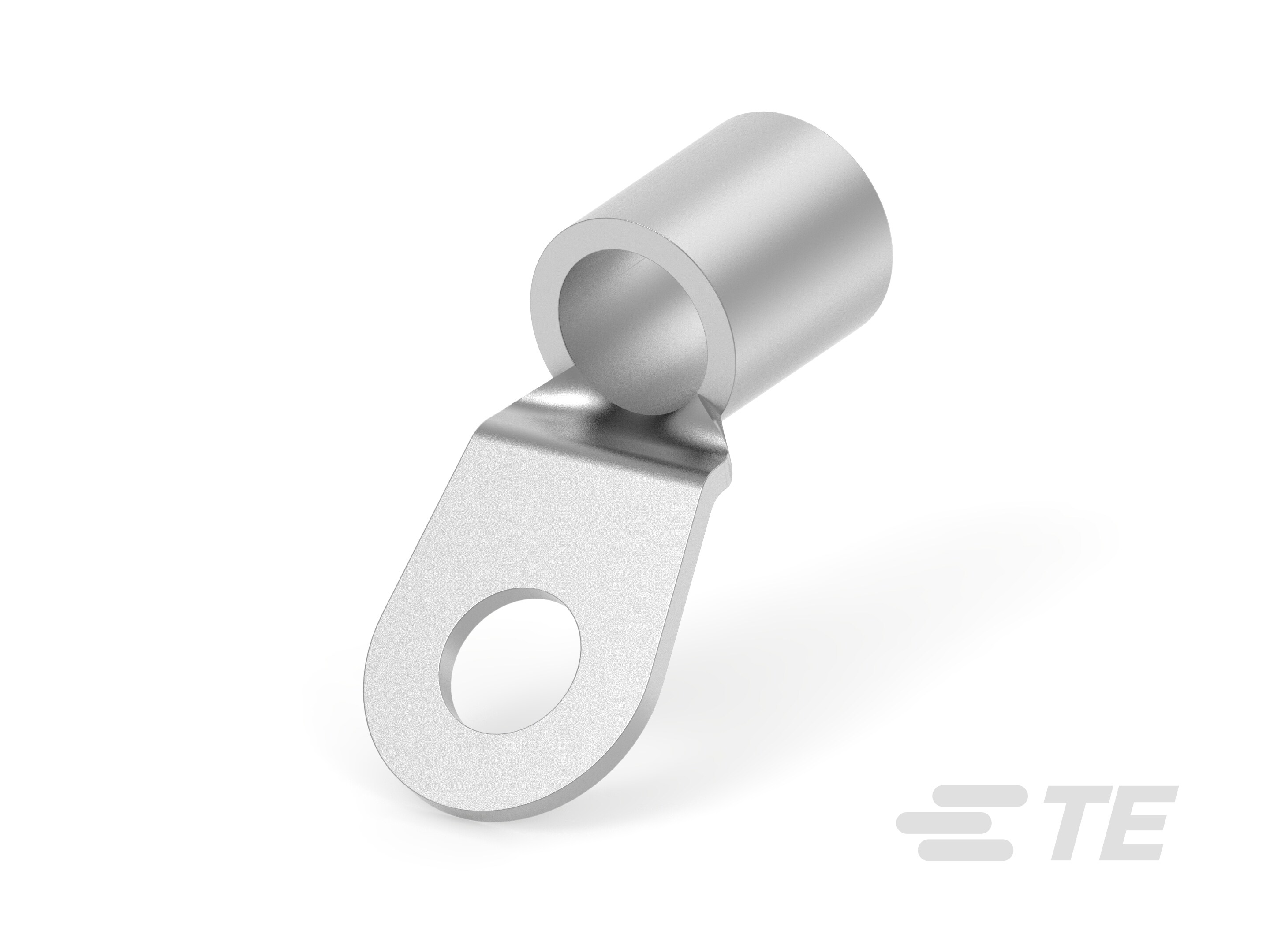

Closed Ring Tongue Terminal, 1/0 AWG, 3/8 Stud, 9.53 mm / 9.91 mm [.39 in] Stud Diameter, Closed Barrel, 45 Bend, Nickel Plating, Uninsulated

STRATOTHERM,1/0,3/8,NIPL,45-696711-1

696711-1

Closed Ring Tongue Terminal, 1/0 AWG, 3/8 Stud, 9.53 mm / 9.91 mm [.39 in] Stud Diameter, Closed Barrel, 45 Bend, Nickel Plating, Uninsulated

    • SOLISTRAND
  • TE 内部编号 696711-1
  • TE 内部产品描述 STRATOTHERM,1/0,3/8,NIPL,45

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 1/0

  • 线径 (mm²): 42.4 – 60.6

  • 线径 (CMA): 83700 – 119500

  • 螺钉尺寸 : 3/8

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 端子特性 : 修剪

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 3/8

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 孔数 : 1

主体特性

  • 产品重量 (g): 23.034

接触件特性

  • 压线筒类型 : Closed

  • 端子方向 : 45 弯头

  • 端子电镀材料 : 镍

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 1/0

  • 线径 (mm²): 42.4 – 60.6

  • 线径 (CMA): 83700 – 119500

  • 螺钉直径 (mm): 9.53, 9.91

  • 螺钉直径 (in): .39

  • 舌厚 : 1.78 mm [ .07 in ]

  • 产品长度 : 40.74 mm [ 1.604 in ]

  • 压线筒内径 : 11.28 mm [ .444 in ]

使用环境

  • 绝缘选项 : 非绝缘

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 50

  • 封装方法 : 零散零件
