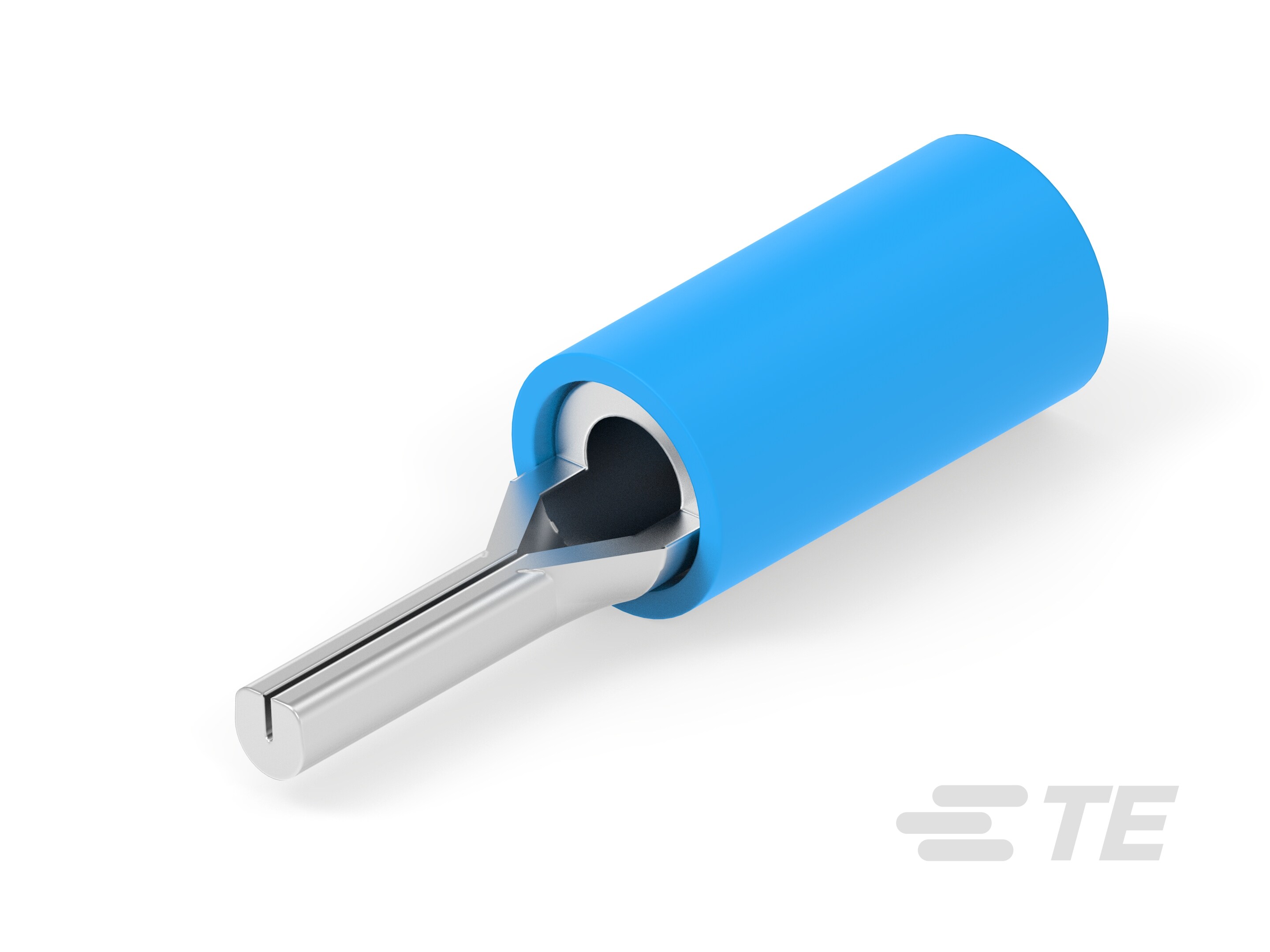

696394-2

Crimp Wire Pins, Tabs & Ferrules, Wire Pin, Mating Pin Diameter 1.78 mm [.07 in], 17 – 13 AWG Wire Size, 1 – 2.5 mm² Wire Size, PIDG

TERM, WIRE PIN, PIDG, 16-14, T&R-696394-2

696394-2

Crimp Wire Pins, Tabs & Ferrules, Wire Pin, Mating Pin Diameter 1.78 mm [.07 in], 17 – 13 AWG Wire Size, 1 – 2.5 mm² Wire Size, PIDG

    • PIDG
  • TE 内部编号 696394-2
  • TE 内部产品描述 TERM, WIRE PIN, PIDG, 16-14, T&R

  • 压接导线端子类型 : 导线引脚

  • 接合插针直径 : 1.78 mm [ .07 in ]

  • 兼容的绝缘直径范围 (mm): 2.92 – 4.31, 4.33

  • 兼容的绝缘直径范围 (in): .115 – .17, .171

  • 线径 (AWG): 17 – 13

  • 线径 (mm²): 1 – 2.5

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 主要产品颜色 : 蓝色

  • 绝缘材料 : PVC

  • 套管材料 : 铜

接触件特性

  • 端子制造 : 冲压成形

  • 压接导线端子类型 : 导线引脚

  • 接合插针直径 : 1.78 mm [ .07 in ]

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子形状和构造 : 圆形, 圆形

  • 端子方向 : 直式

  • 端子接触部长度 : 6.73 mm [ .265 in ]

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 (mm): 2.92 – 4.31, 4.33

  • 兼容的绝缘直径范围 (in): .115 – .17, .171

  • 线径 (AWG): 17 – 13

  • 线径 (mm²): 1 – 2.5

  • 线径 (CMA): 1974 – 5131

  • 端子材料厚度 : .79 mm [ .031 in ]

  • 产品总长度 : 20.39 mm [ .803 in ]

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 105 °C [ 221 °F ]

包装特性

  • 封装数量 : 4000

  • 封装方法 : 带上安装
