696274-2

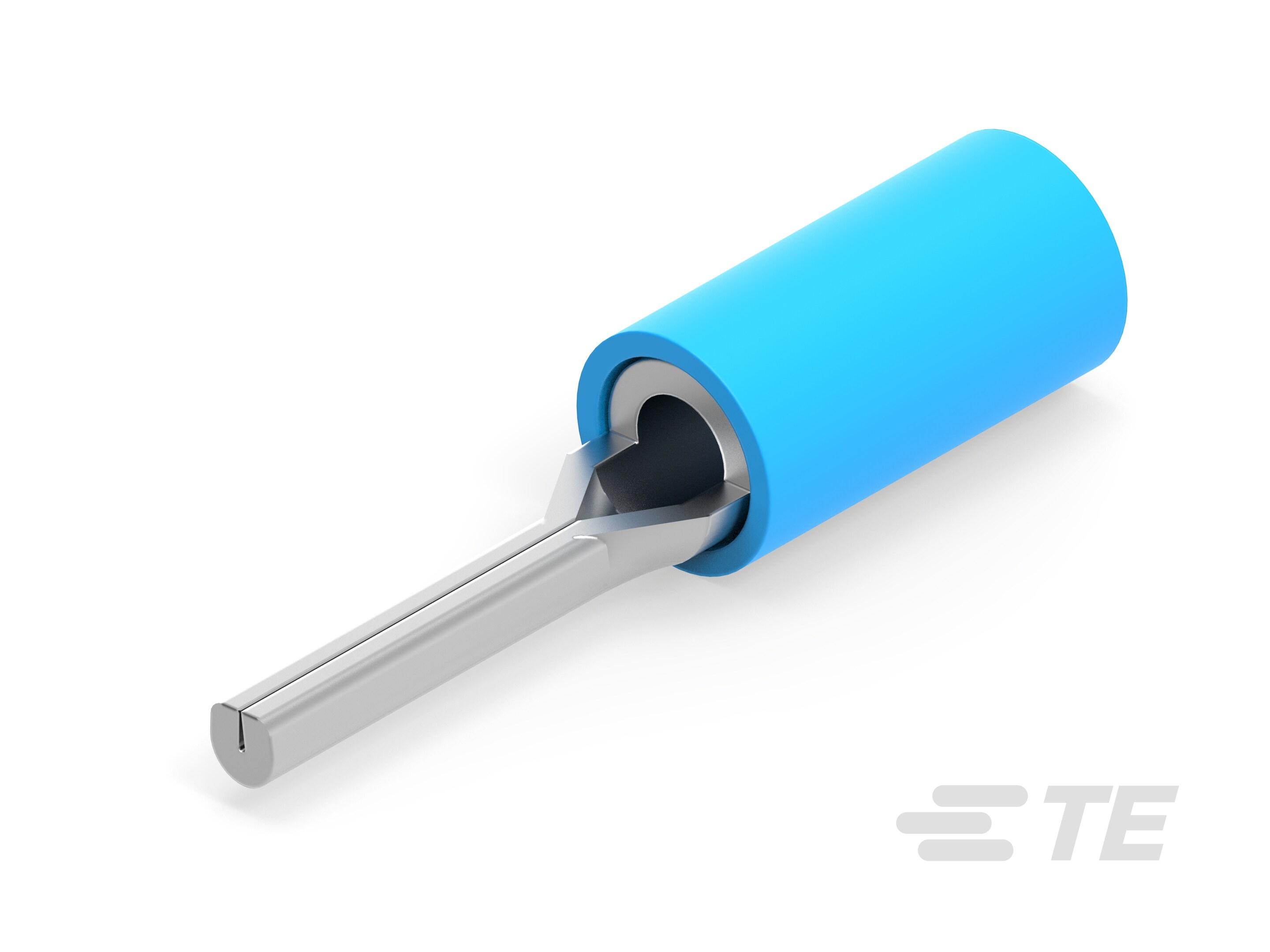

Wire Pin Terminal, Blue, 1.78 mm [.07 in] Pin Diameter, 17 – 13 AWG, 1 – 2.5 mm² Wire, 1974 – 5131 CMA, 23.7 mm [.933 in] Length, Closed Barrel

TERM, WIRE PIN, PIDG, 16-14, T&R-696274-2

696274-2

Wire Pin Terminal, Blue, 1.78 mm [.07 in] Pin Diameter, 17 – 13 AWG, 1 – 2.5 mm² Wire, 1974 – 5131 CMA, 23.7 mm [.933 in] Length, Closed Barrel

  • TE 内部编号 696274-2
  • TE 内部产品描述 TERM, WIRE PIN, PIDG, 16-14, T&R

  • 压接导线端子类型 : 线脚端子

  • 接合插针直径 : 1.78 mm [ .07 in ]

  • 兼容的绝缘直径范围 (mm): 2.92 – 4.31 | 4.32

  • 兼容的绝缘直径范围 (in): .115 – .17 | .17

  • 线径 (AWG): 17 – 13

  • 线径 (mm²): 1 – 2.5

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 绝缘材料 : 尼龙

  • 套管材料 : 铜

  • 主要产品颜色 : 蓝色

接触件特性

  • 端子制造 : 冲压成形

  • 端子接触部长度 : 9.9 mm [ .39 in ]

  • 压接导线端子类型 : 线脚端子

  • 接合插针直径 : 1.78 mm [ .07 in ]

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子形状和构造 : 圆形

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 (mm): 2.92 – 4.31 | 4.32

  • 兼容的绝缘直径范围 (in): .115 – .17 | .17

  • 线径 (AWG): 17 – 13

  • 线径 (mm²): 1 – 2.5

  • 线径 (CMA): 1974 – 5131

  • 端子材料厚度 : .79 mm [ .031 in ]

  • 产品总长度 : 23.7 mm [ .933 in ]

使用环境

  • 绝缘选项 : 部分绝缘

包装特性

  • 封装数量 : 4000

  • 封装方法 : 带上安装
