696058-1

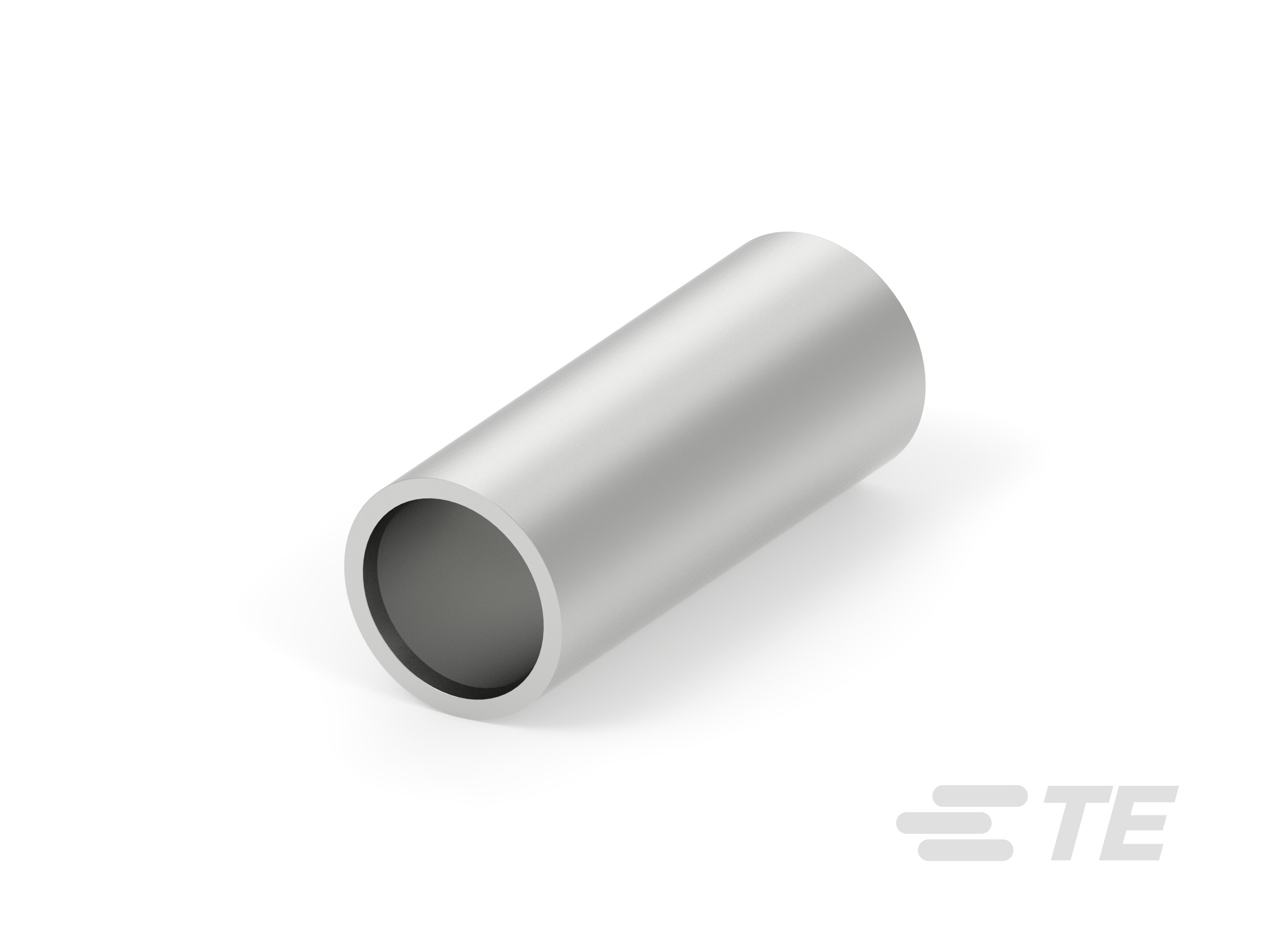

Butt Splice, 7.7 AWG, 253 mm² Wire, 2 Splice Capacity, 500 kcmil, Copper, 82.55 mm [3.25 in] Length, Box, Closed Barrel, Stranded Wire, Copper Wire
696058-1
Butt Splice, 7.7 AWG, 253 mm² Wire, 2 Splice Capacity, 500 kcmil, Copper, 82.55 mm [3.25 in] Length, Box, Closed Barrel, Stranded Wire, Copper Wire
- TE 内部编号 696058-1
- TE 内部产品描述 AMPOWER BUTT SPLICE 500 HD
-
接头类型 : 对接接头
-
线径 (AWG): 7.7
-
线径 (mm²): 253
-
可密封 : 否
-
对接能力 : 2
文档
产品图纸
- SPLICE, BUTT, HEAVY DUTY, AMPOWER, WIRE SIZE: 500 MCM ENG_CD_696058_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_696058-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_696058-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_696058-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_696058-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 S_108-30201_O.tif 英文版本
- S_108-30201_O.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头附件类型 : 接头
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
对接能力 : 2
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 7.7
-
线径 (mm²): 253
-
压线筒内径 : 26.16 mm [ 1.03 in ]
-
线径 (kcmil): 500
-
端子材料厚度 : 3.42 mm [ .135 in ]
-
产品长度 : 82.55 mm [ 3.25 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 25
-
封装方法 : Box
