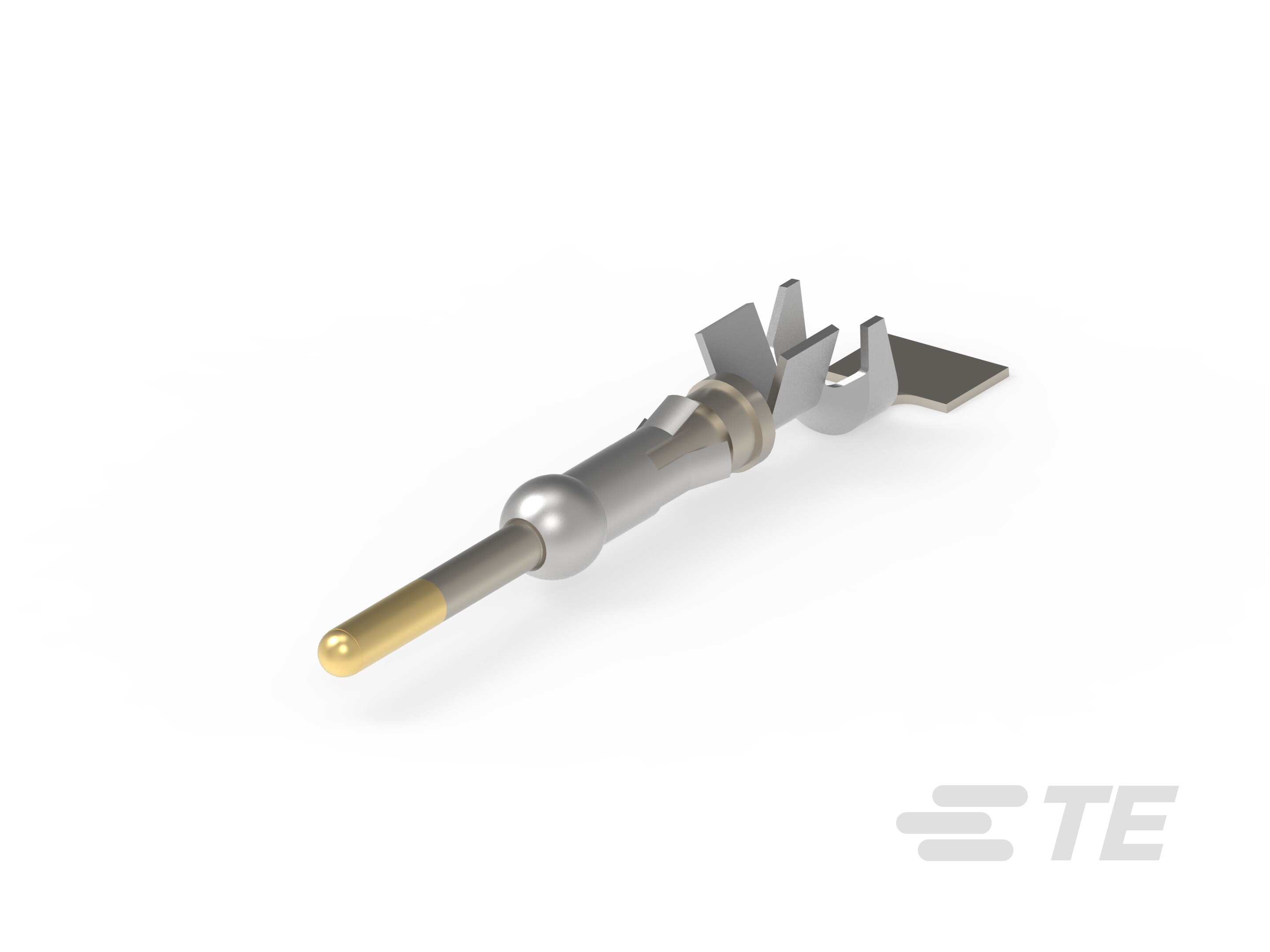

66602-9

III+ PIN,18-14,30AU/FL,LP

III+ PIN,18-14,30AU/FL,LP-66602-9

66602-9

III+ PIN,18-14,30AU/FL,LP

    • AMP
    • Type III+ - Enhanced High Current

  • 产品类型 : 端子

  • 线缆尺寸 (AWG): 18 – 14

  • 线缆尺寸 (mm²): .8 – 2

  • 连接器和端子端接到 : 电线和电缆

  • 电路应用 : Signal

查看所有特性
更多 更少

文档

产品  描述

Precision formed Enhanced Type III loose piece pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. The single contact rating for enhanced contacts is 24 A @ 30°C T-Rise. 查看全部 类型 III 端子低型面大电流 (8)

产品图纸

CAD 文件

目录页/数据表

特性

产品  描述

Precision formed Enhanced Type III loose piece pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. The single contact rating for enhanced contacts is 24 A @ 30°C T-Rise. 查看全部 类型 III 端子低型面大电流 (8)

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

接触件特性

  • 端子类型 : 插针

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 贵金属

  • 端子接触部位电镀厚度 (µin): 30

  • 端子端接区域电镀材料 : 镀金

  • 端子大小 : 16

端接特性

  • 线缆尺寸 (AWG): 18 – 14

  • 线缆尺寸 (mm²): .8 – 2

  • 端接类型 : 压接

尺寸

  • 接受导线绝缘直径范围 : 2.79 – 3.81 mm [ .11 – .15 in ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装方法 : 纸箱, 零散零件

  • 封装数量 : 1000

其他

  • 适用于 : CPC 连接器, M 系列连接器

  • 注释 : 端子仅适用于 Metrimate 系列 1 (Arr. 23-24)、系列 4（Arr. 23-13M、23-16M、23-22M）和 VDE 连接器。

  • 线缆类型 : 分离式导线
