66570-2

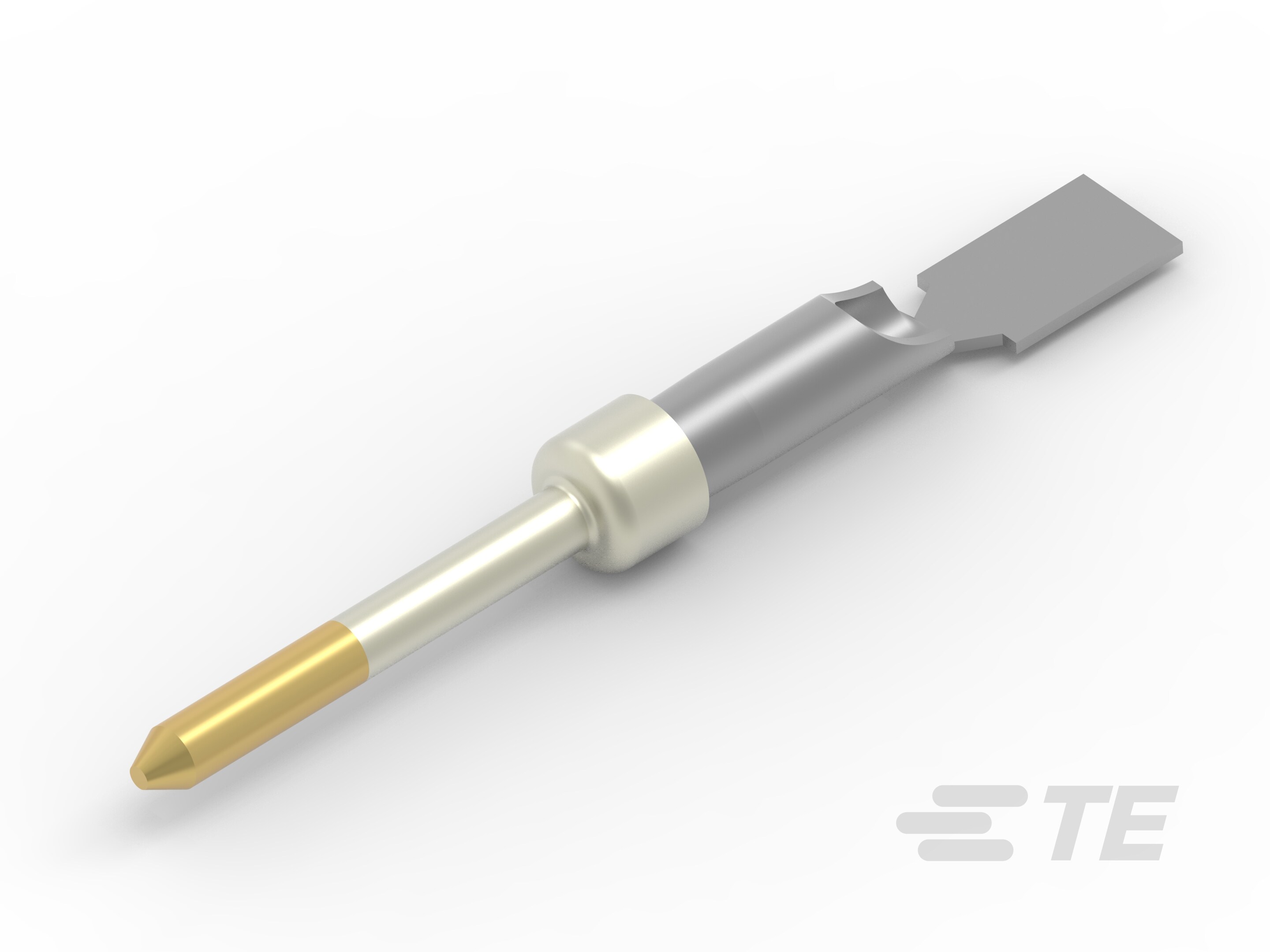

Pin Contact, 18 AWG, .8 – .9 mm² Wire, Snap-In Contact Retention, Gold (Au), Size 20, Solder, Brass, Signal, Circular Plastic Connectors Series 2

20 DF PIN PLTD-66570-2

66570-2

Pin Contact, 18 AWG, .8 – .9 mm² Wire, Snap-In Contact Retention, Gold (Au), Size 20, Solder, Brass, Signal, Circular Plastic Connectors Series 2

    • AMPLIMITE
    • Circular Plastic Connectors Series 2
  • TE 内部编号 66570-2
  • TE 内部产品描述 20 DF PIN PLTD

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 壳体内的端子定位器类型 : 卡口

  • 端子大小 : 尺寸 20

  • 线径 (AWG): 18

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

接触件特性

  • 端子接合区域电镀材料厚度 (µin): 30

  • PCB 端子端接区域电镀材料 : 镀金

  • 接合插针直径 : 1.02 mm [ .04 in ]

  • 端子底板材料 : 镍

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 金 (Au)

  • 端子大小 : 尺寸 20

  • 端子基材 : 黄铜

  • 端子额定电流（最大值） (A): 3.1

端接特性

  • 端接柱体和尾部长度 (in): .39

  • 端接柱体和尾部直径 (in): .085

  • 线缆端接方法 : 焊接

  • 产品端接到 : 线缆

机械附件

  • 带导线绝缘 : 不带

  • 壳体内的端子定位器类型 : 卡口

尺寸

  • 线径 (AWG): 18

  • 线径 (mm²): .8 – .9

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

包装特性

  • 封装数量 : 10000

  • 封装方法 : 带
