66504-3

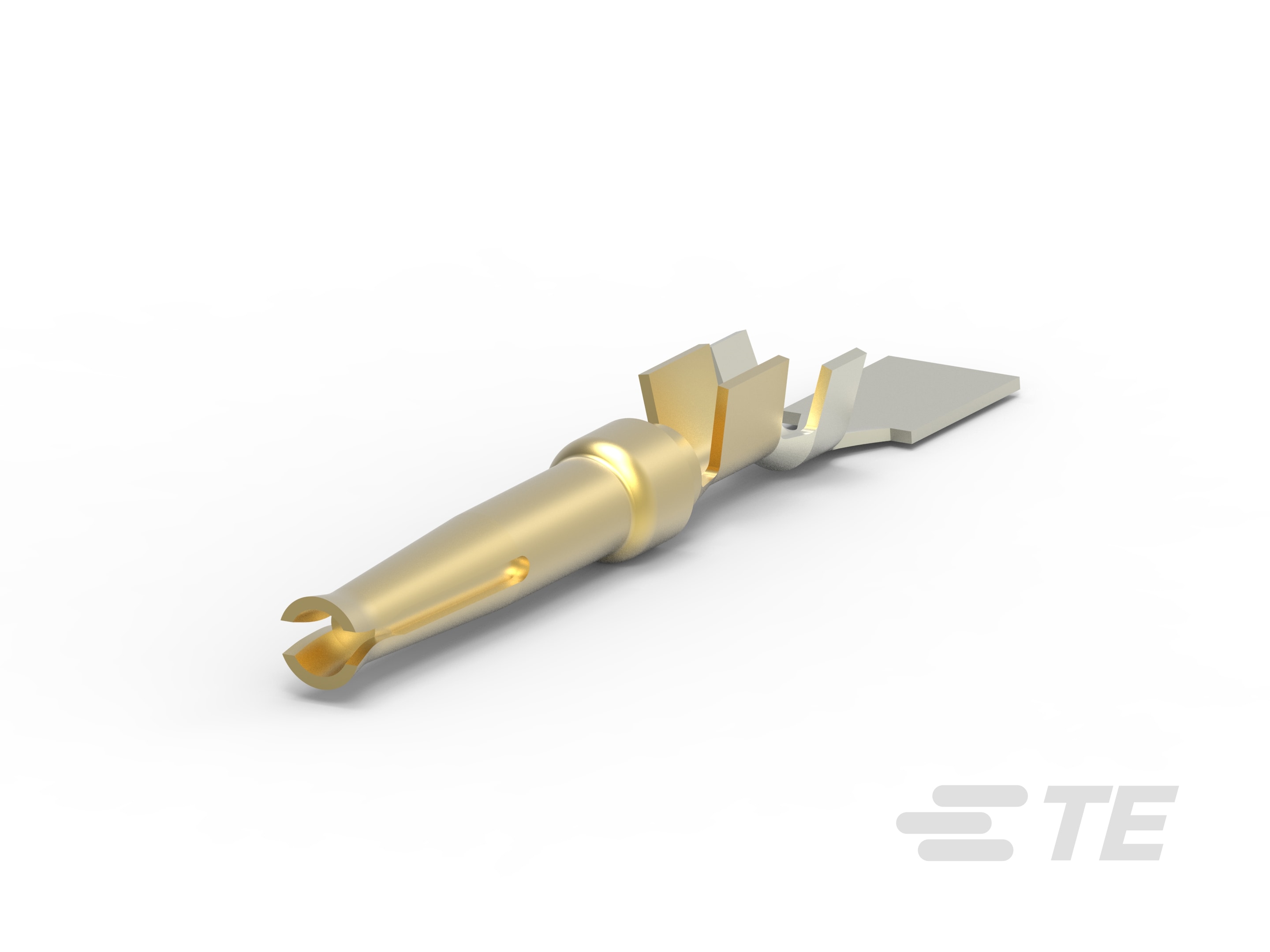

Socket Contact, 24 – 20 AWG, .2 – .6 mm² Wire, Snap-In Contact Retention, Gold (Au), Size 20, Crimp, Circular Plastic Connectors Series 2
66504-3
Socket Contact, 24 – 20 AWG, .2 – .6 mm² Wire, Snap-In Contact Retention, Gold (Au), Size 20, Crimp, Circular Plastic Connectors Series 2
-
- AMPLIMITE
- Circular Plastic Connectors Series 2
- TE 内部编号 66504-3
- TE 内部产品描述 20 DF SCKT CONT
- 别名 ID 0-0066504-3
- 所有 D-Sub 连接器端子：插座，磷青铜，信号，20 号 (51)
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
壳体内的端子定位器类型 : 卡口
-
端子大小 : 尺寸 20
-
线径 (AWG): 24 – 20
文档
产品图纸
- SOCKET CONTACT, SIZE 20 DF, 20-24 AWG, AMPLIMITE ENG_CD_66504_AR1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_66504-3_CN_c-66504-3-cn-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_66504-3_CN_c-66504-3-cn.2d_dxf.zip 英文版本
- ENG_CVM_CVM_66504-3_CN_c-66504-3-cn.3d_igs.zip 英文版本
- ENG_CVM_CVM_66504-3_CN_c-66504-3-cn.3d_stp.zip 英文版本
数据表/目录页
- AMP Circular Connectors for Commercial Signal & Power Applications ENG_CS_82021_CPC_sections1-5_0807.pdf 英文版本
- ENG_CS_65910_Signal_Contacts_0707.pdf 英文版本
- ENG_CS_82068_AMPLIMITE_Cable_Connectors_0412.pdf 英文版本
- AMPLIMITE Cable Connectors and Shielding Hardware Kits QRG ENG_DS_1-1773963-5_AMPLIMITE_Cable_Conn_QRG_1018.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-10000_V.pdf 英文版本
- ENG_SS_114-40030_D.pdf 英文版本
- 产品规格 ENG_SS_108-40005_G.pdf 英文版本
- 合格检测报告 ENG_SS_501-99_C.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-7514_E.pdf 英文版本
- ENG_SS_408-9357_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 (µin): 30
-
接合插针直径 (in): .04
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
端子大小 : 尺寸 20
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 2
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
-
壳体内的端子定位器类型 : 卡口
尺寸
-
兼容的绝缘直径范围 : 1.27 – 1.52 mm [ .05 – .06 in ]
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
识别标记
-
端子颜色代码 : 红色
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
