6648416-1

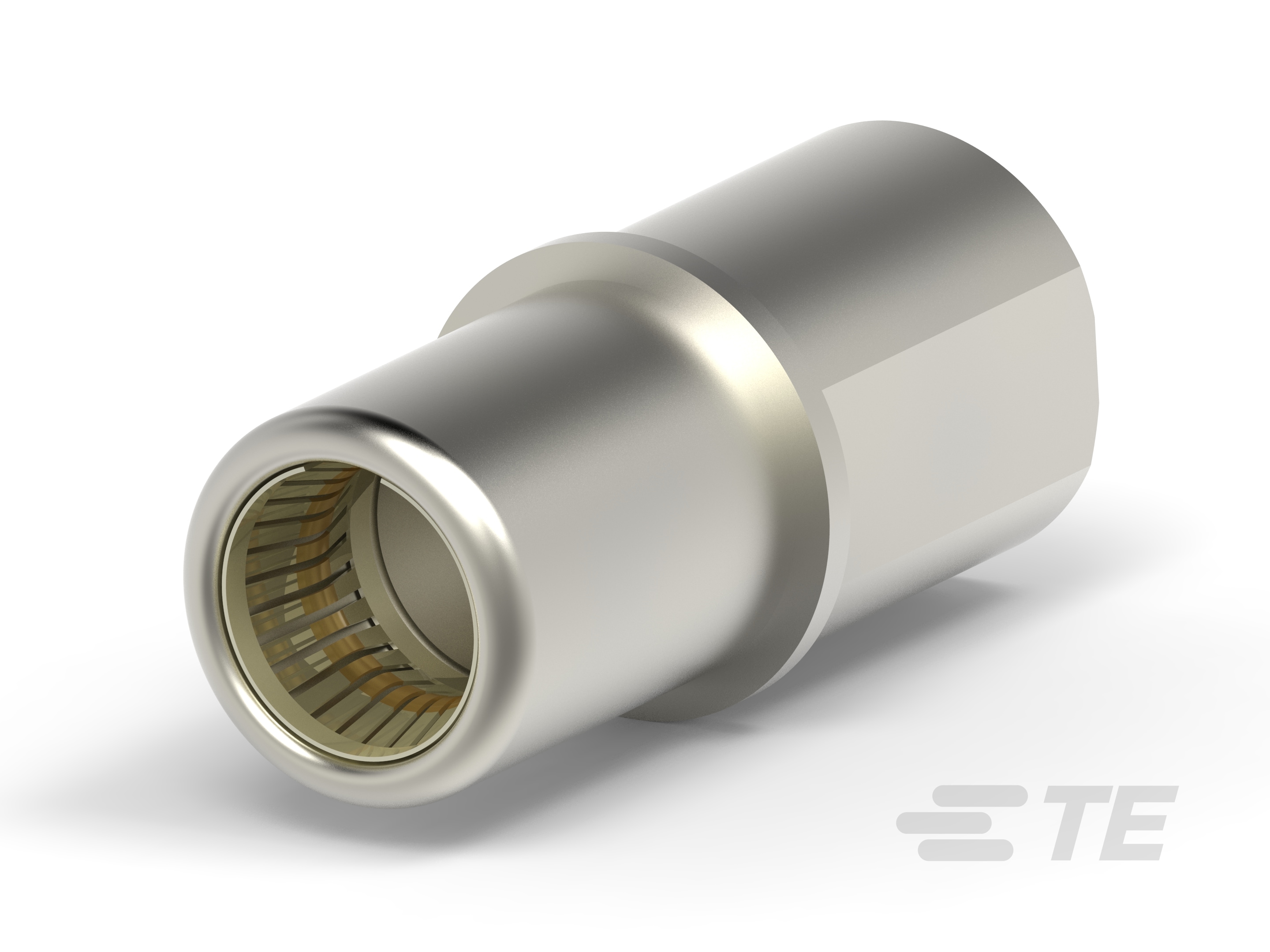

Gold Flash, Socket Contact, 250 VAC, 250 VDC, Size 0, Copper Alloy, Power, -40 – 105 °C [-40 – 221 °F], ELCON Drawer
6648416-1
Gold Flash, Socket Contact, 250 VAC, 250 VDC, Size 0, Copper Alloy, Power, -40 – 105 °C [-40 – 221 °F], ELCON Drawer
-
- ELCON
- ELCON Drawer
- TE 内部编号 6648416-1
- TE 内部产品描述 CONTACT,SKT,SIZE #0
-
端子类型 : 插座
-
端子接触部电镀材料 : 镀金
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
-
壳体内的端子定位力 : 带有
文档
产品图纸
- CONTACT. SOCKET, SIZE No.0 FEMALE STYLE, INTERNAL THD. DRAWER 英文版本
- CONTACT. SOCKET, SIZE No.0 FEMALE STYLE, INTERNAL THD. DRAWER C_6648416_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6648416-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_6648416-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6648416-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_6648416-1_A.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC02_CABLE_MOUNTED ENG_CS_1773096_SEC02_CABLE_MOUNTED_0210.pdf 英文版本
- AMP & ELCON Power Connector Layout Forms Datasheet 6-1773444-7 ENG_DS_6-1773444-7_1007.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13206_F.pdf 英文版本
- 产品规格 ENG_SS_108-2285_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-720_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
接触件特性
-
端子类型 : 插座
-
端子接触部电镀材料 : 镀金
-
壳体内的端子定位力 : 带有
-
端子大小 : 尺寸 0
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 200
-
接合插针直径 : 9.06 mm [ .357 in ]
-
端子接合区域电镀材料厚度 : .254 µm [ 10 µin ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子底板材料厚度 : 1.06 µm [ 40 µin ]
端接特性
-
产品端接到 : 母排
机械附件
-
带导线绝缘 : 不带
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 100
-
封装方法 : 包装
