6648319-1

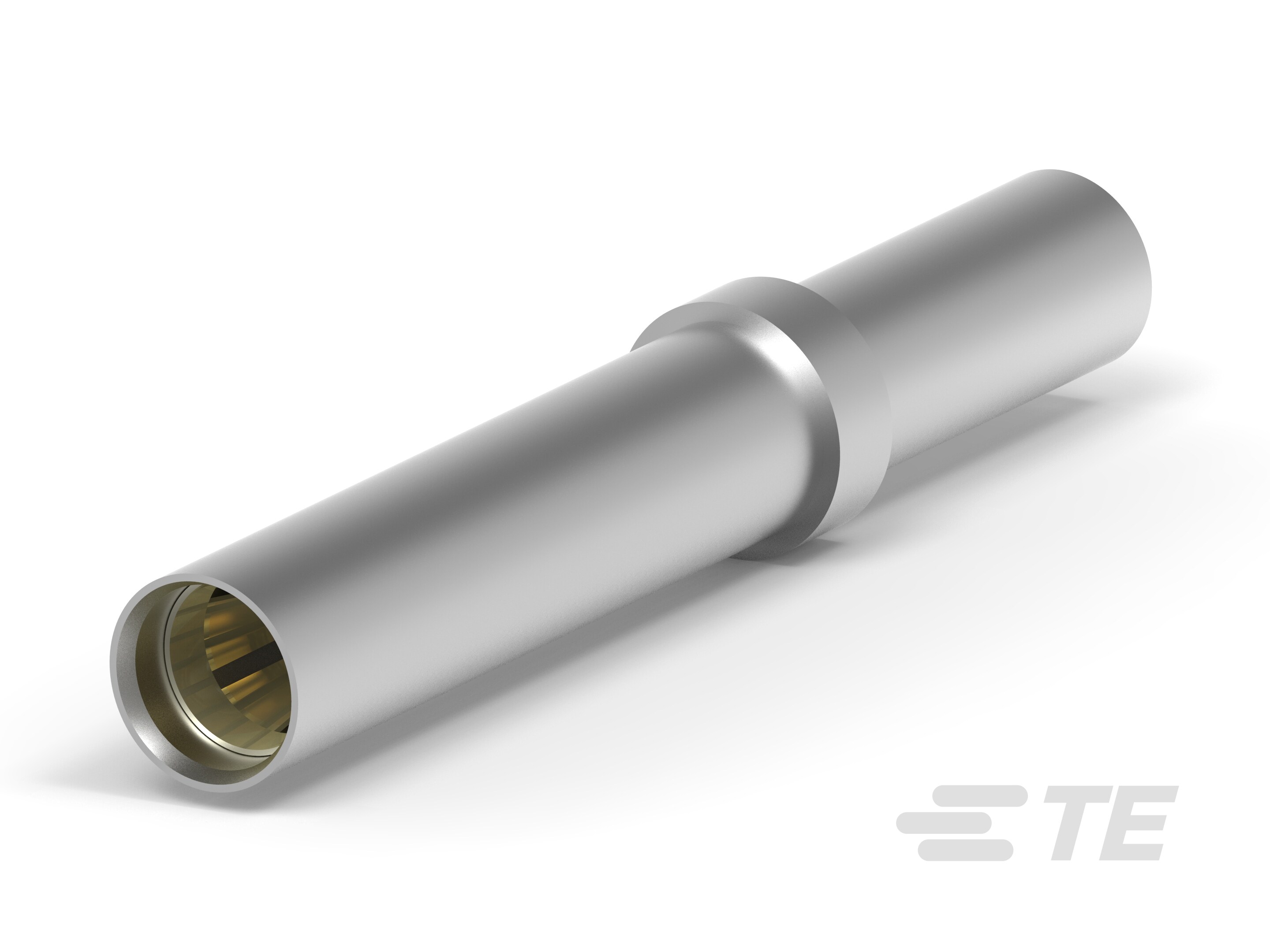

Gold (Au), Socket Contact, 20 – 16 AWG, Size 16, Crimp, Copper Alloy, Power, -55 – 105 °C [-67 – 221 °F], ELCON Drawer
6648319-1
Gold (Au), Socket Contact, 20 – 16 AWG, Size 16, Crimp, Copper Alloy, Power, -55 – 105 °C [-67 – 221 °F], ELCON Drawer
-
- ELCON
- ELCON Drawer
- TE 内部编号 6648319-1
- TE 内部产品描述 CONTACT,SKT
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 银
-
壳体内的端子定位力 : 不带
-
端子大小 : 尺寸 16
文档
产品图纸
- CONTACT,SOCKET,SIZE #16,CRIMP,DOMINO ENG_CD_6648319_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_6648319-1_A.pdf 英文版本
- 下载查看 ENG_CVM_6648319-1_A.3d_igs.zip 英文版本
- ENG_CVM_6648319-1_A.3d_stp.zip 英文版本
- ENG_CVM_6648319-1_A.2d_dxf.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC02_CABLE_MOUNTED ENG_CS_1773096_SEC02_CABLE_MOUNTED_0210.pdf 英文版本
- AMP & ELCON Power Connector Layout Forms Datasheet 6-1773444-7 ENG_DS_6-1773444-7_1007.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13206_F.pdf 英文版本
- 产品规格 ENG_SS_108-2285_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-720_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子类型 : 插座
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 银
-
壳体内的端子定位力 : 不带
-
端子大小 : 尺寸 16
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 15
-
接合插针直径 : 1.57 mm [ .062 in ]
-
导线端子端接区域电镀厚度 : 5.08 – 7.62 µm [ 200 – 300 µin ]
-
端子方向 : 直式
-
端子底板材料 : 镍
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 20 – 16
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 500
-
封装方法 : Bag
