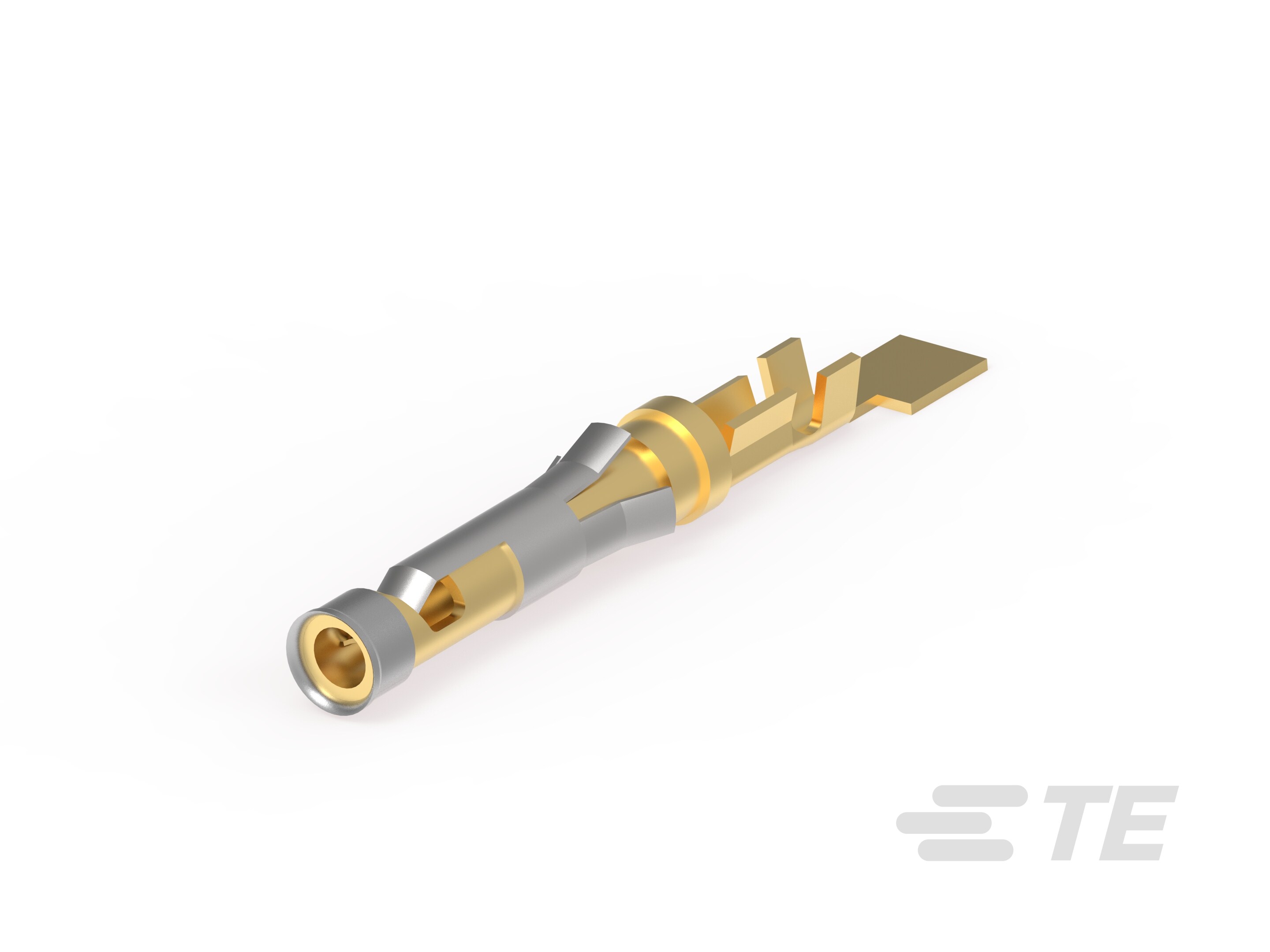

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS STRIP (55)

产品图纸

CAD 文件

产品规格

使用说明书

特性

产品  描述

Precision formed Type III strip pin and socket contacts in size 16. Contacts feature a high normal force which provides a low resistance. Mating entry is closed-ended to prevent damage from stubbing due to misalignment. 查看全部 TYPE III CONTACTS STRIP (55)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 端子

  • 连接器和端子端接到 : 电线和电缆

电气特征

  • 工作电压 (VAC): 600

  • 测试电流 (A): 13

接触件特性

  • Contact Current Rating (Max) (A): 35

  • 端子类型 : 插座

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 (µin): 15

  • 端子端接区域电镀材料 : 镀金

  • 端子大小 : 16

端接特性

  • 线缆尺寸 (AWG): 30 – 26

  • 线缆尺寸 (mm²): .05 – .15

  • 端接类型 : 压接

尺寸

  • 接合插针直径 : 1.57 mm [ .062 in ]

  • 接受导线绝缘直径范围 : 1.02 – 1.52 mm [ .04 – .06 in ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 文件号 : E28476

  • UL 防火等级 : UL 94V-0

  • 机构/标准 : CSA, UL

包装特性

  • 封装方法 : 卷, 回转卷, 回转卷

  • 封装数量 : 4000

其他

  • 适用于 : CPC 连接器, G 系列连接器, M 系列连接器

  • 注释 : 包含压线筒在内的总绝缘压接直径不得超过 3.18 [.125]。

  • 线缆类型 : 分离式导线
